電池供電藍牙音箱以及便攜式廣場舞音箱功率越做越大。因?yàn)橄嚓P(guān)充電電路成熟穩定，供應鏈的配套，成本要求等因素，單節鋰電3.7V，雙節鋰電7.4V，三節鋰電或者鉛酸電池12V供電是市場應用主流的方案。3.7V，7.4V，12V直供輸出功率有限，所以升壓后再給功放供電是提升輸出功率的主要方式。由于升壓效率，功放效率的存在，以及芯片封裝熱阻的局限性，內置升壓功放芯片能解決一部分的應用要求，如果功率再大現階段最合理，最可靠的做法是外置升壓+音頻功放。為適應市場需求，深圳市永阜康科技有限公司整合優勢資源針對各種應用整理方案如下： 單節鋰電3.7V組合功能框圖：
下載附件
2020-5-24 01:09 上傳

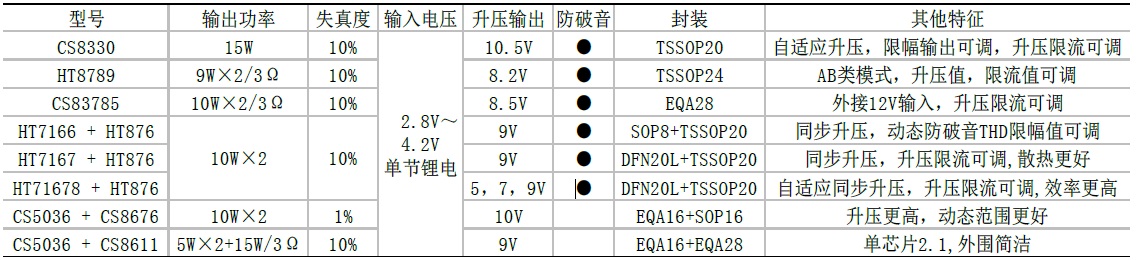

單節鋰電3.7V組合選型以及特性簡述：
下載附件
2020-5-24 01:09 上傳

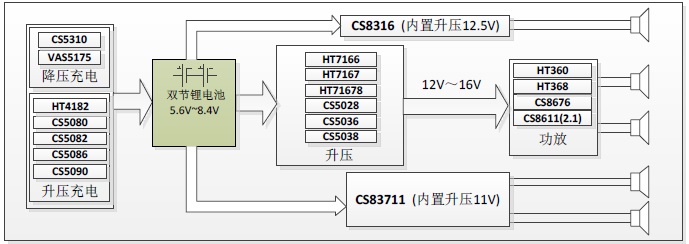

注：如無特別說明，喇叭阻抗為4Ω，×2表示雙聲道輸出，1%THD輸出功率約是10%THD輸出功率的0.8倍(Po_1%thd≈0.8×Po_10%thd)。 雙節鋰電7.4V組合功能框圖：
下載附件
2020-5-24 01:09 上傳

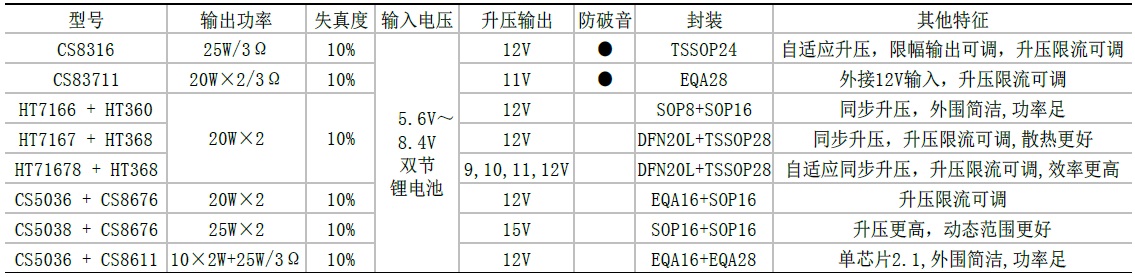

雙節鋰電7.4V組合選型以及特性簡述：
下載附件
2020-5-24 01:09 上傳

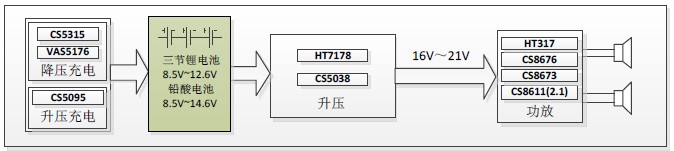

注：如無特別說明，喇叭阻抗為4Ω，×2表示雙聲道輸出，1%THD輸出功率約是10%THD輸出功率的0.8倍(Po_1%thd≈0.8×Po_10%thd)。 三節鋰電或者鉛酸電池12V組合功能框圖：
下載附件
2020-5-24 01:09 上傳
三節鋰電或者鉛酸電池12V組合選型以及特性簡述：
下載附件
2020-5-24 01:09 上傳
注：如無特別說明，喇叭阻抗為4Ω，×2表示雙聲道輸出，1%THD輸出功率約是10%THD輸出功率的0.8倍(Po_1%thd≈0.8×Po_10%thd)。 降壓型充電管理選型表：
下載附件
2020-5-24 01:09 上傳

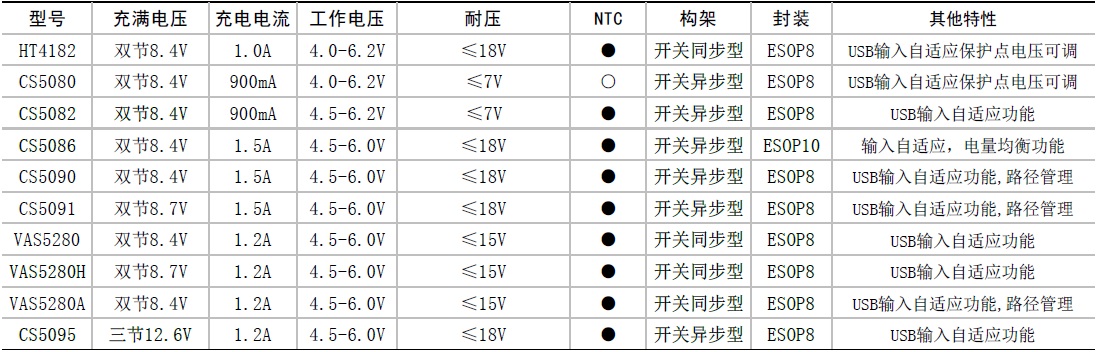

升壓型充電管理選型表（5V USB輸入，省掉適配器）：
下載附件
2020-5-24 01:09 上傳
|
