Altium Designer原理圖改動,重新導入PCB中各種報錯。

[復制鏈接]
ID:446351 發表于 2020-5-28 19:43 | 顯示全部樓層 |閱讀模式

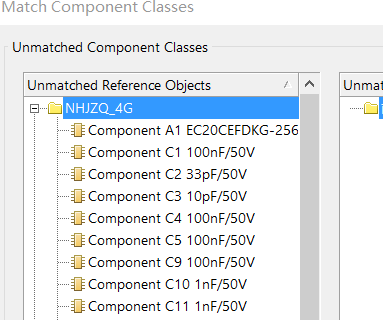

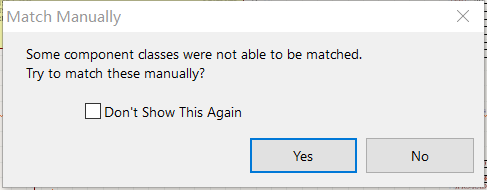

一直點YES,最后導出的是另外一份PCB,沒有跟原來的PCB器件,有關聯。
回復

使用道具 舉報

ID:153181 發表于 2020-5-29 08:55 | 顯示全部樓層
首先確認你的PCB文件是正常能放置的,然后在原理圖元件屬性添加對應的封裝。你目前是所有的都不行還是部分不行?你說的導出PCB是指原理圖畫好后然后生產網絡導入元件封裝到PCB嗎?
回復

使用道具 舉報

ID:446351 發表于 2020-5-30 17:18 | 顯示全部樓層
luo12dan66 發表于 2020-5-29 08:55
首先確認你的PCB文件是正常能放置的,然后在原理圖元件屬性添加對應的封裝。你目前是所有的都不行還是部分 ...

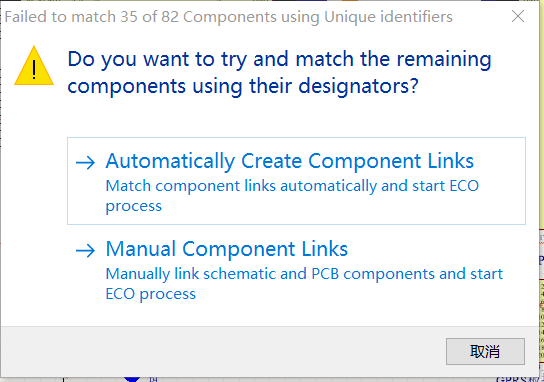

改動部分原理圖,然后重新導入至PCB(pcb文件已畫好),部分器件的unique id跟pcb的對應不上。導入時報錯。
回復

使用道具 舉報
