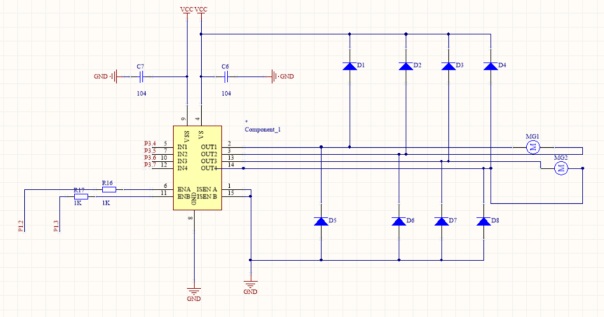

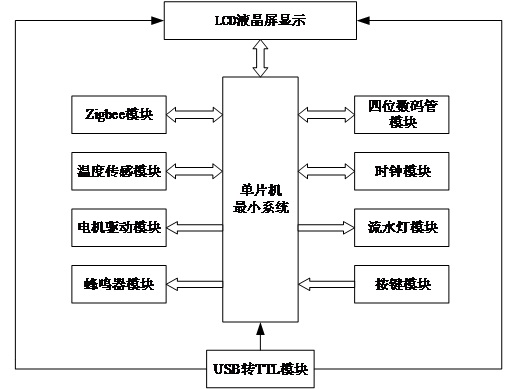

一、繪制原理圖 STC12C5A32S2實驗開發板，包括單片機最小系統、USB轉TTL模塊、I/O輸入/輸出部分、Zigbee模塊等。單片機最小系統包括單片機處理器及其外部電路。I/O輸入/輸出部分包括流水燈模塊、按鍵模塊、蜂鳴器模塊、四位數碼管模塊、溫度傳感模塊、電機驅動模塊、LCD液晶屏模塊和時鐘模塊。USB轉TTL模塊提供兩種功能：一是給單片機最小系統的各個模塊供電，二是為單片機提供程序燒寫功能。單片機結構框圖如圖1-1所示。 圖1-1 單片機結構框圖 1.1 單個模塊電路圖（共13個） 1、鍵盤輸入模塊及流水燈模塊 鍵盤輸入模塊原理圖如圖1-2所示。 圖1-2 鍵盤輸入模塊原理圖 流水燈模塊原理圖如圖1-3所示。 圖1-3 流水燈模塊原理圖 圖1-4 電機驅動模塊原理圖 圖1-5 LCD 液晶顯示模塊模塊原理圖 圖1-6溫度傳感模塊原理圖

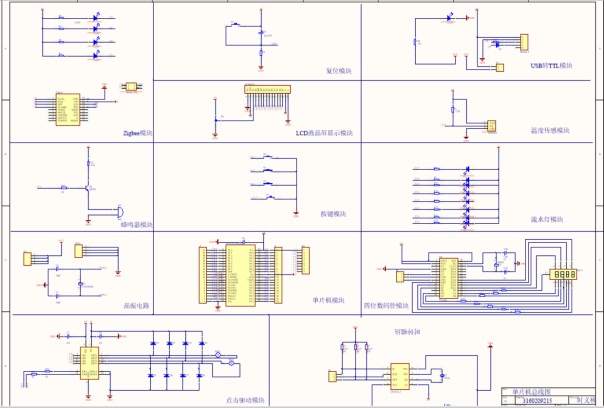

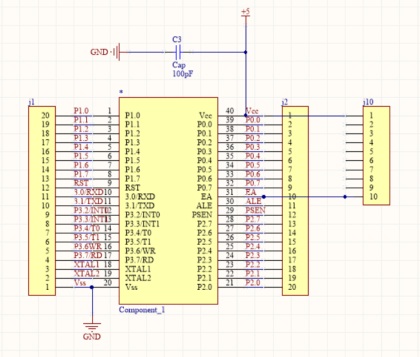

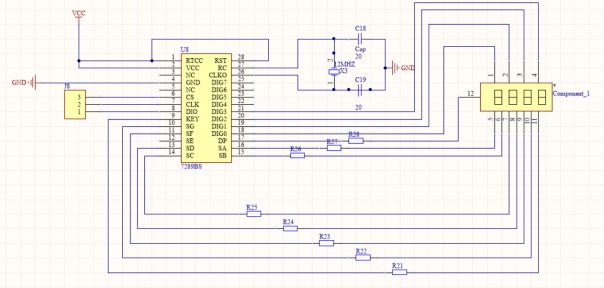

5、蜂鳴器模塊 圖1-7 蜂鳴器模塊原理圖 圖1-8 數碼管顯示模塊原理圖 圖1-9 時鐘模塊原理圖 圖1-10 Zigbee 模塊原理圖 圖1-11 單片機模塊原理圖 1.2 整體模塊電路圖 圖1-12 整體模塊電路圖 1.3 思考題 1、請簡要闡述一下如何使用AD構建元器件的庫 答：首先我們打開Altium Designer 軟件然后點擊選擇FILE-NEW-Library-Schematic Library新建集成元器件庫即可完成新的原理圖庫的創建與工程中一樣，增加schlib、pcblib。 圖1-13流程圖 2、USB轉TTL模塊的功能。 答：USB到TTL模塊的功能是將雙方識別的電平轉換為通信電平。單片機和電腦實現串行通信的，就是單片機和電腦連接的。早期的電腦上都有COM 口，即RS232 串口，與單片機的串行通信就非常方便。USB轉TTL模塊提供兩種功能：一是給單片機最小系統的各個模塊供電，二是為單片機提供程序燒寫功能。

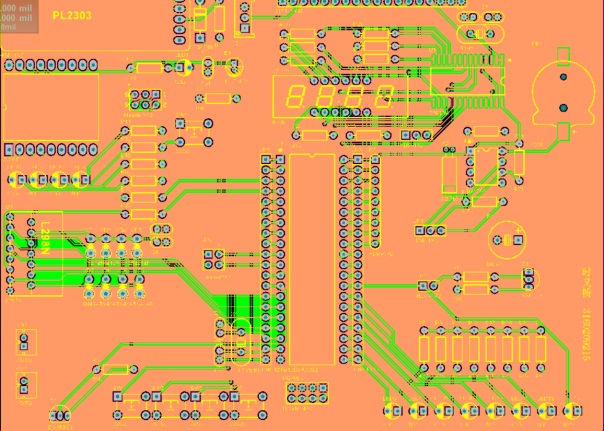

二、繪制PCB圖思考題：（1）請簡要闡述一下生成PCB圖的步驟 答(1) 首先啟動AltiumDesigner軟件； (2) 在file中Project點擊PCBProject中新建項目文件，并將其設置合適的保存位置； (3)在Project面板的PCB-Project右擊并選擇Schematic,建立原理圖； (4) 然后就可以按照原理圖繪制原理圖了； (5) 原理圖畫好后，檢查有無錯誤； (6) 建立PCB板； (7) PCB板建立好后在Project面板的PCB Project右擊并點擊PCB, 默認文件名為PCB 1. PcbDOC, 然后保存將PCB文件名改為與原理圖一樣的名稱(*·PcbDOC): (8)可利用自動布局功能對PCB板進行自動布局， 之后不滿意的地方還可以手動調整元件的位置； a. 地線調整： 為避免電磁干擾，集成電路及其周圍輔助元件，要求單點接地， 將圖層轉換到底板層， 執行菜單命 PlaceInteractive Routing, 對接地網絡重新布線， 系統自動刪除原來的布線。b. 電源回路調整： 電源回路調整包括輸入和輸出兩部分。 電源回路的布線一方面要加寬， 另一方面要注意電流的流向應利千濾波。 c. 其它回路的調整： 布線要短， 要流暢， 一般布線的調整不會一步到位， 會有反復， 直至滿意為止。 多邊形敷銅蛟終電路板如圖所示。 (9)選擇Auto Route>All在出現的對話框中單擊Route All就可以自動布線了； (10)完畢， 可選擇生成元件詳情的報告。 圖2-1 PCB電路圖
三、總結與期望經過這一周的學習，我初步了解了一些關于 PCB 設計的知識。這些對于我來說是全新的東西，以前使用電路板時覺得這很方便， 現在才了解了它的來源， 這兩周的學習讓我充分 認識到了電路這門課的趣味性，總結我學習的幾個心得： 首先畫原理圖：它是設計的前期準備工作，如果為了省事直接去畫PCB板，這 樣將得不償失，對簡單的板子，如果熟練流程，不妨可以跳過。但是對于初學者一定要按流程來，這樣一方面可以養成良好的習慣，另一方面對復雜的電路也只有這樣才能避免出錯。 元件和網絡的引入： 把元件和網絡引人畫好的邊框中應該很簡單， 但是這里往往會出問題，一定要細心地按提示的錯誤逐個解決，不然后面要費更大的力氣。 元件的布局：布局要節省空間，同事也要注意美觀，再者元件的布局與走線對產品的壽命、穩定性、電磁兼容都有很大的影響，是應該特別注意的地方。 布線： 走線的學問是非常高深的，每人都會有自己的體會，但還是有些通行的原則的高 頻數字電路走線細一些、短一些好，兩面板布線時，兩面的導線宜相互垂直、斜交、或彎曲走線， 避免相互平行，以減小寄生耦合；作為電路的輸人及輸出用的印制導線應盡量避免相鄰平行，以免發生回授， 在這些導線之間最好加接地線。 走線盡量走在焊接面，特別是通孔工藝的PCB，盡量少用過孔、跳線。 經過五天的 PCB 電路板訓練， 通過對軟件的使用，以及實際電路板的設計，對電路板有了更深的認識， 知道了電路板的相關知識和實際工作原理。同時也感受到了電路板的強大能力，怪不得現在的電路都是采用集成的電路板電路，因?yàn)樗鼘?shí)在是有太多的好處，節約空間，方便接線，能大大縮小電路的體積。 方便人類小型電器的發明。 當然這只是我個人的觀點， 所謂仁者見仁智者見智， 通過這個感想也是我對兩周學習的一個回顧與總結吧。Altium Designer 軟件的使用訓練則是給了我們表達自己設計理念和想法的途徑。這種繪制方法比傳統的手繪快捷和簡便很多，同時也具備了更好地移植性和規范性。通過本次學習，我在遇到問題和解決問題的過程中漸漸熟悉Altium Designer 軟件的功能和基本的使用方法， 深深的體會到了使用其進行電子設計的便捷性。 在幫同學解決問題的過程中， 我的能力也得到了進一步的提高， 其實每個軟件入門之后都有很多進階的知識需要學習，相信這也會在我們以后的學習中得到鍛煉。
