Proteus8.9 VSM Studio SDCC編譯器仿真STC15W4K32S4系列013_iic_04_AT24C16

ID:371233 · 發表于 2020-6-3 19:45

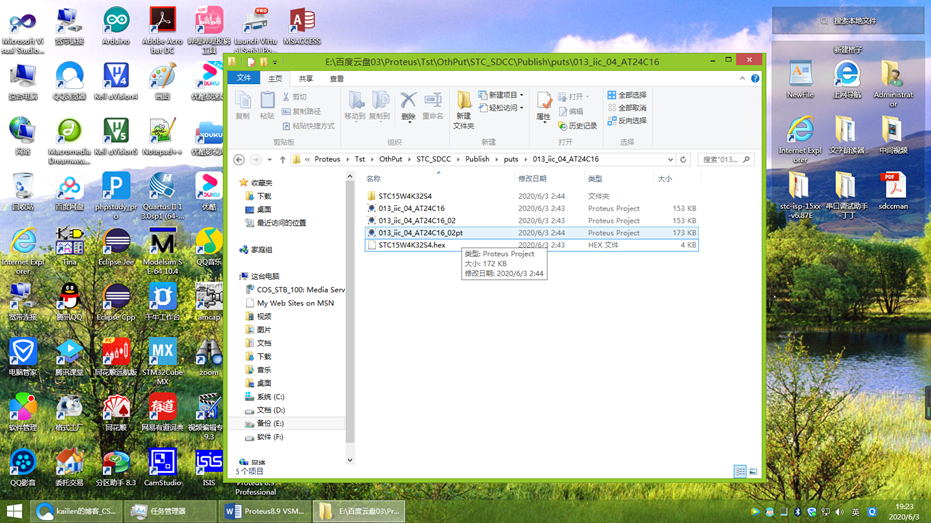

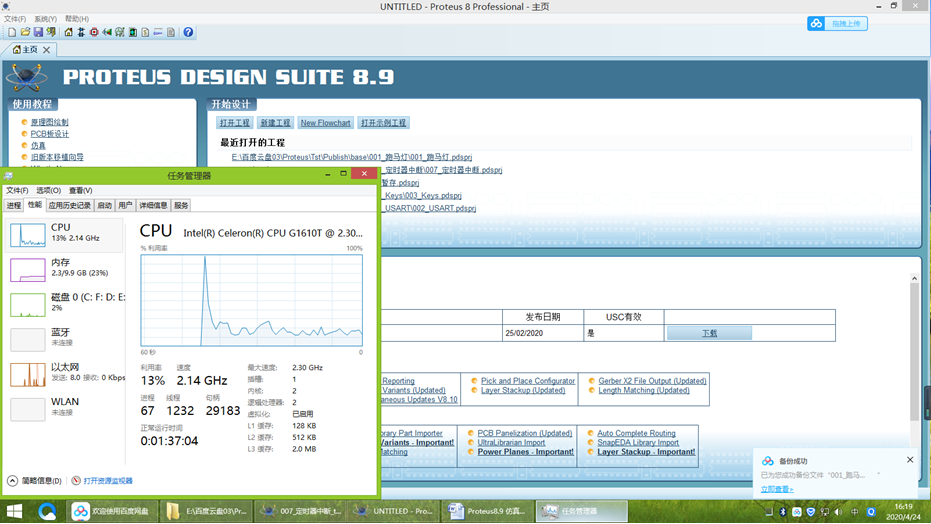

一，打開文件（可以隨文下載放置在文檔中打開）。(如下圖1所示)

圖1

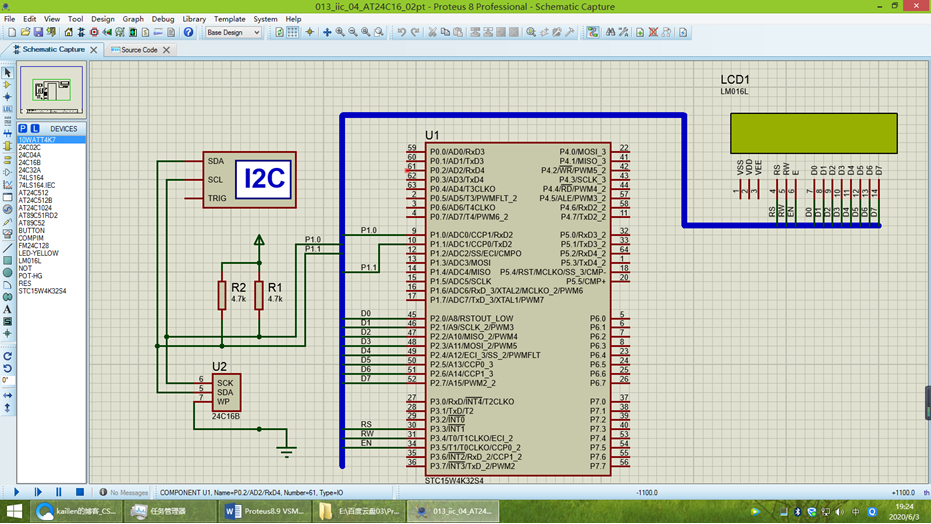

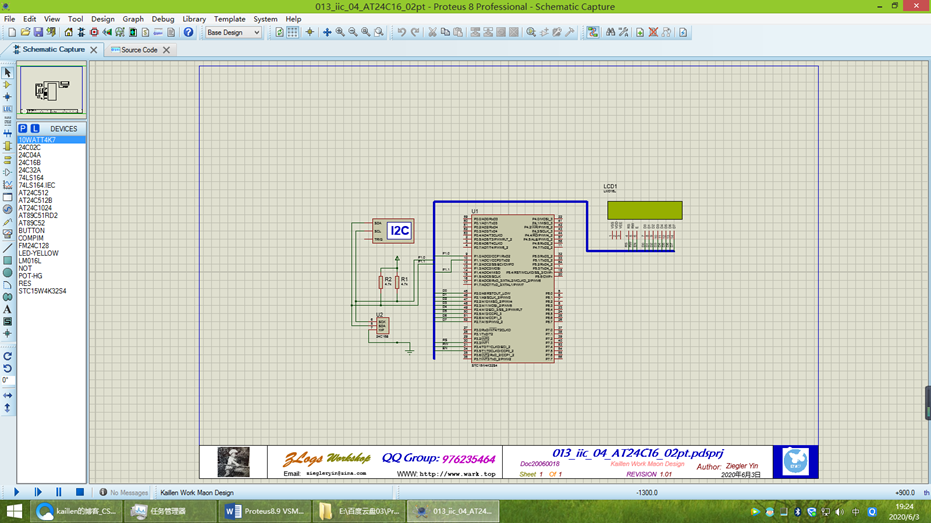

二，調整原理圖大小，適合可視，另存工程文件。(如下圖2，3，4所示)

圖2

圖3

圖4

三，點擊Source Code標簽。(如下圖5所示)

圖5

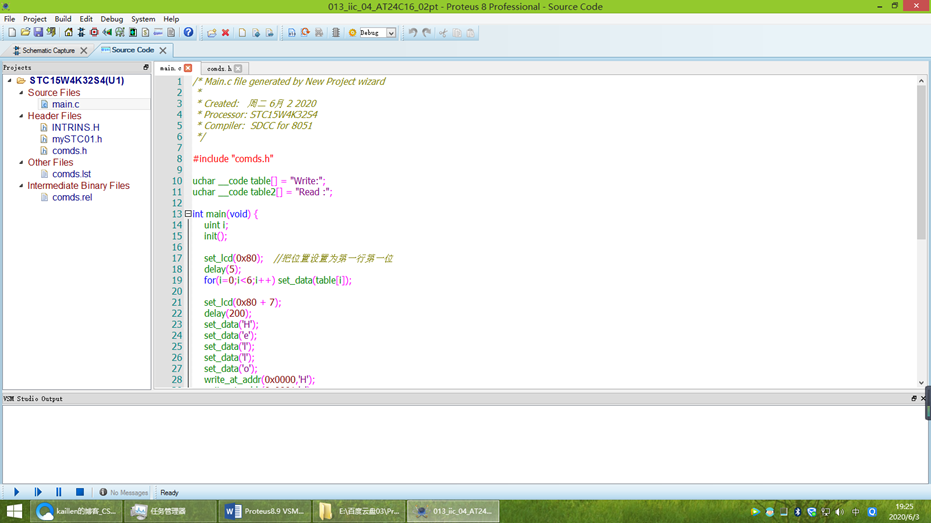

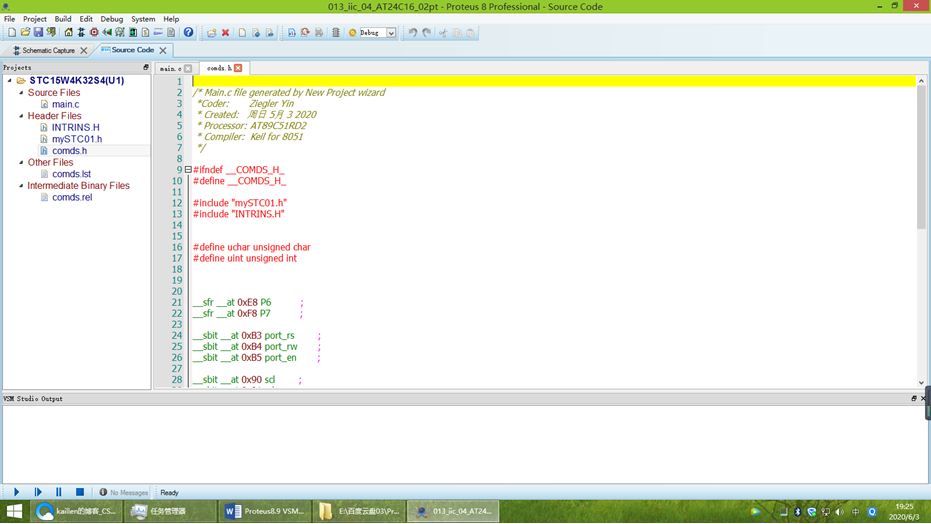

四，編輯main.c 代碼如Proteus8.9 VSM Studio SDCC編譯器仿真STC15W4K32S4系列013_iic_04_AT24C16 (如下圖6所示)

圖6

五，Main.c 代碼：

/* Main.c file generated by New Project wizard
*
* Created: 周二 6月 2 2020
* Processor: STC15W4K32S4
* Compiler:  SDCC for 8051
*/

#include "comds.h"

uchar __code table[] = "Write:";
uchar __code table2[] = "Read :";

int main(void) {
uint i;
init();

set_lcd(0x80); //把位置設置為第一行第一位
delay(5);
for(i=0;i<6;i++) set_data(table);

set_lcd(0x80 + 7);
delay(200);
set_data('H');
set_data('e');
set_data('l');
set_data('l');
set_data('o');
write_at_addr(0x0000,'H');
write_at_addr(0x0001,'e');
write_at_addr(0x0002,'l');
write_at_addr(0x0003,'l');
write_at_addr(0x0004,'o');

set_lcd(0x80+0x40); //把位置設置到第二行第一位
for(i=0;i<6;i++) set_data(table2);

delay(5);

set_lcd(0x80+0x40+7);
delay(200);
set_data( read_at_addr(0) );
set_data( read_at_addr(1) );
set_data( read_at_addr(2) );
set_data( read_at_addr(3) );
set_data( read_at_addr(4) );

while(1) {

delay(2000);
}
}

comds.h：

/* Main.c file generated by New Project wizard
*Coder:    Ziegler Yin
* Created: 周日 5月 3 2020
* Processor: AT89C51RD2
* Compiler:  Keil for 8051
*/

#ifndef __COMDS_H_
#define __COMDS_H_

#include "mySTC01.h"
#include "INTRINS.H"

#define uchar unsigned char
#define uint unsigned int

__sfr __at 0xE8 P6       ;
__sfr __at 0xF8 P7       ;

__sbit __at 0xB3 port_rs       ;
__sbit __at 0xB4 port_rw    ;
__sbit __at 0xB5 port_en    ;

__sbit __at 0x90 scl       ;
__sbit __at 0x91 sda    ;

//sbit port_rs = P3 ^ 4;  //數據/命令選擇端，1是數據，0是命令（狀態）
//sbit port_rw = P3 ^ 5; //讀寫控制，1是讀，0是寫
//sbit port_en = P3 ^ 6; //使能端，高電平允許

//sbit scl = P1 ^ 0;
//sbit sda = P1 ^ 1;

void init(void);
void delay(uint t);
void set_lcd(uchar val);
void set_data(uchar dat);
void delay_us(uint t);
void start(void);
void stop(void);
void Ask(void);
void NoAsk(void);
void respons(void);
void write_byte(uchar Data);
uchar read_byte(void);
void write_at_addr(uchar addr, uchar dat);
uchar read_at_addr(uchar addr);

#endif

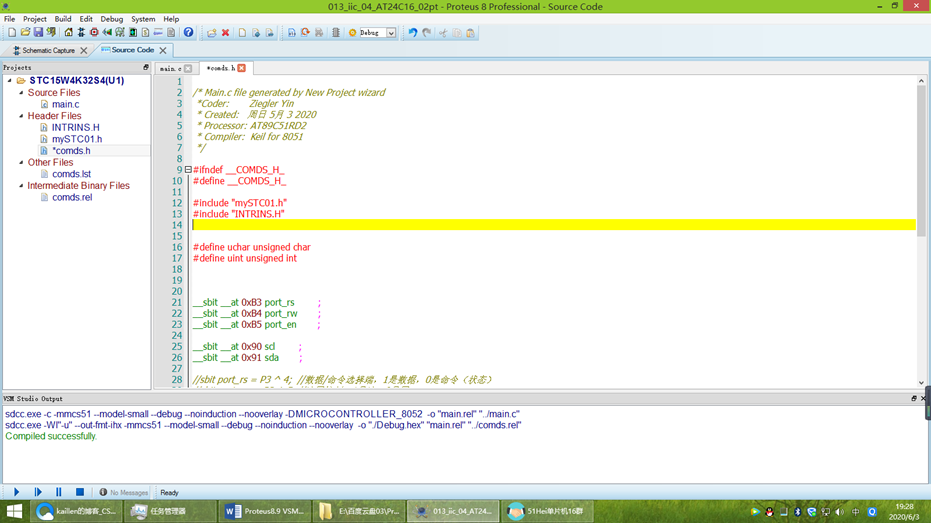

六，點擊構建工程按鈕，編譯工程。(如下圖7所示)

圖7

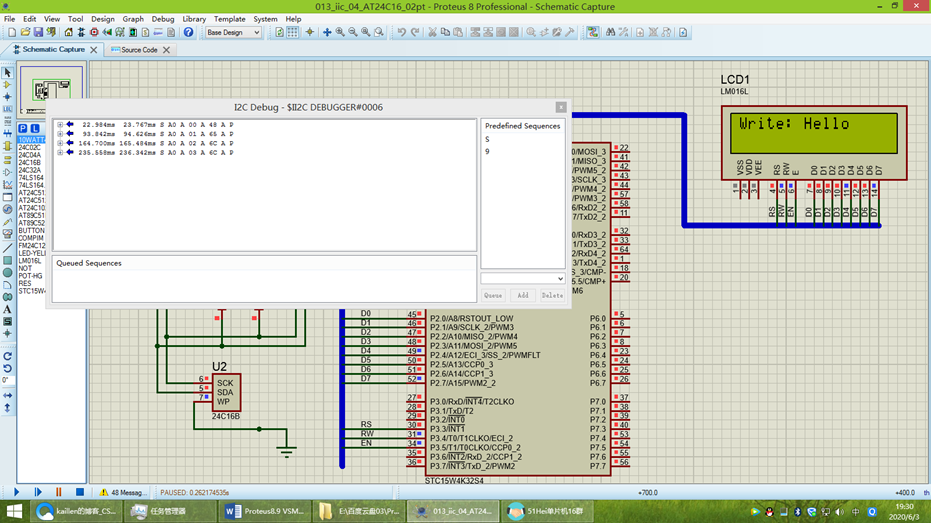

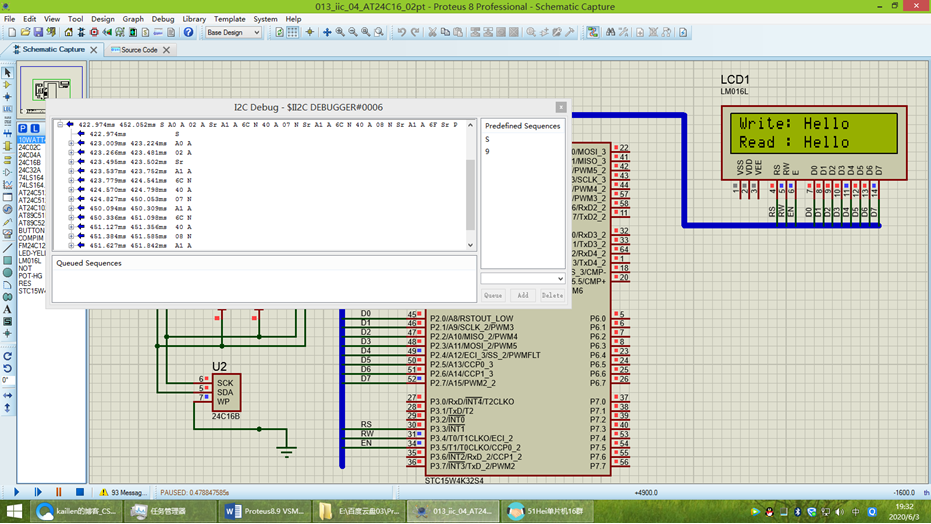

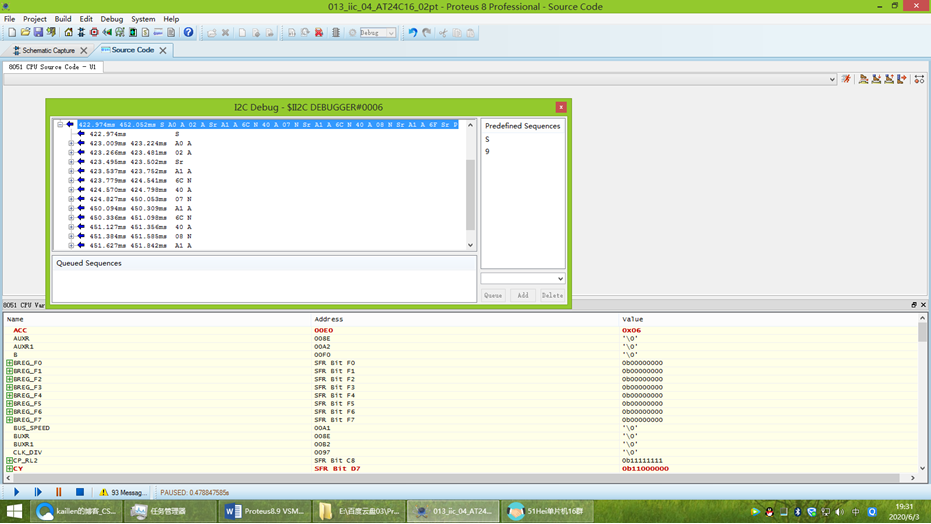

七，點擊窗口左下方仿真按鈕，可見虛擬AT24C16讀寫閃爍顯示在屏。 (如下圖8，9，10所示)

圖8

圖9

圖10

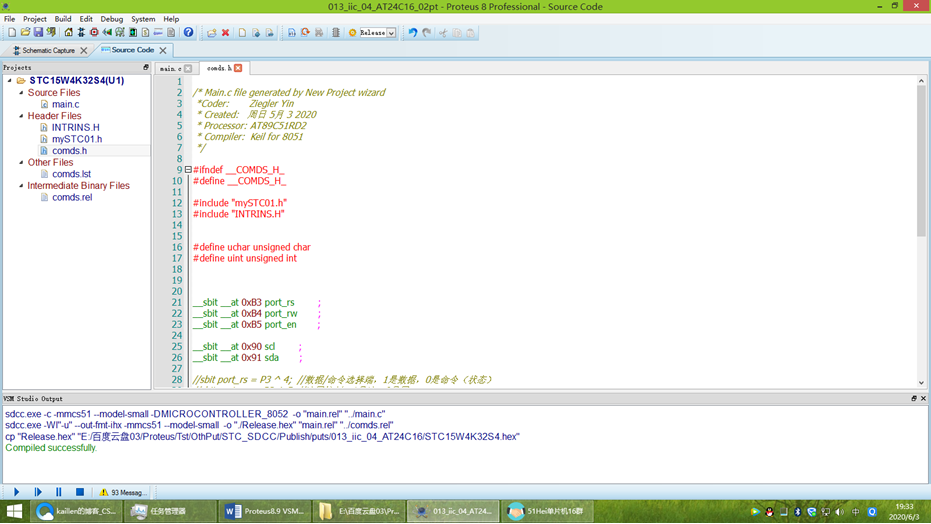

八，選擇release，點擊構建工程按鈕，編譯工程生成Hex文件。(如下圖11所示)

圖11

附件Proteus8.9 VSM Studio SDCC編譯器仿真STC15W4K32S4系列013_iic_04_AT24C16在已安裝Proteus8.9的計算機文件夾中打開即可
需要進一步了解，請加入QQ群：976235464
