本人課題，網上也有資源�；旧鲜遣畈欢嗟�，制作過程跟著圖來沒有錯。希望大家好好利用。
下載附件
2020-6-14 17:13 上傳
汽車尾燈的控制電路由555多諧振蕩器三進制計數控制器和74LS138譯碼器構成，先由555多諧振蕩器產生CP波形，傳輸?shù)饺M(jìn)制計數控制器，低電平輸出點亮汽車尾燈，74LS138譯碼器和開關控制尾燈的亮與滅。

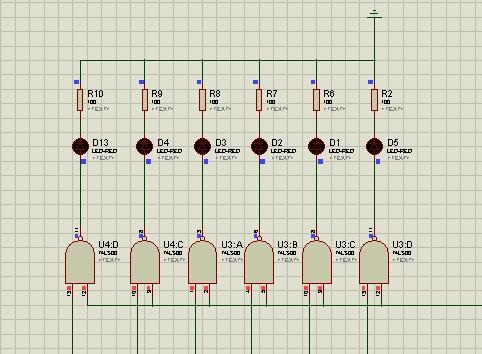

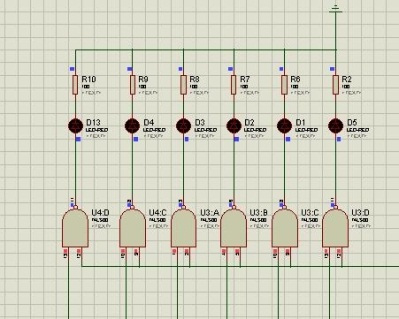

4 汽車尾燈控制電路功能說明及仿真結果 4.1汽車尾燈控制電路功能說明 利用開關來控制汽車的運行和轉向。 汽車尾部左右兩側都有3指示燈，汽車正常運行時指示燈全滅； 右轉彎時，右側的3個指示燈按照右循環順序依次亮； 左轉彎時左側的3個指示燈按照左循環的順序依次亮； 臨時剎車時所有指示燈同時閃爍。 4.2汽車尾燈控制電路仿真結果截圖 通過運用proteus仿真表明電路能正常工作，能夠滿足設計的要求。仿真結果截圖如下所示 （1）汽車正常行駛時尾燈全滅，如圖7所示 圖7正常行駛 - 汽車右轉時右側尾燈點亮，截圖如圖8所示

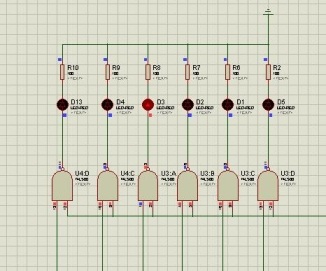

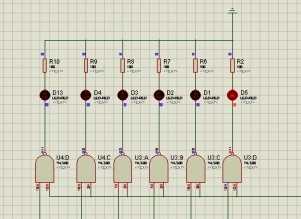

圖8汽車右轉 汽車右轉彎時，右尾燈按D1 D2 D3的順序依次點亮 - 汽車左轉時左側尾燈點亮 截圖如圖9所示

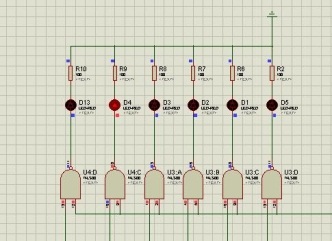

圖9汽車左轉 汽車左轉彎時，左尾燈按D4 D5 D6的順序依次點亮 - 汽車臨時剎車時尾燈全部閃爍，截圖如圖10所示

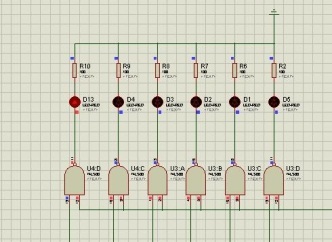

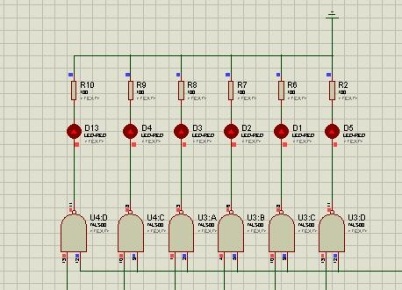

圖10汽車臨時剎車 汽車臨時剎車時，所有的尾燈隨時鐘CP同時閃爍 結果分析：仿真結果表示該電路圖能實現汽車尾燈關于左右轉方向時的依次循環閃爍，以及正常行駛時尾燈不亮和剎車時的全部閃爍。同樣我們?cè)O(shè)計還有較大的拓展空間比如尾燈為八個十個甚至十二時該如何設計，尾燈閃爍有其他要求時該如何實現
以上的Word格式文檔51黑下載地址：
汽車尾燈控制電路設計 修改版 (1).docx
(405.99 KB, 下載次數: 18)
2020-6-13 23:31 上傳
點擊文件名下載附件
本人課題 下載積分: 黑幣 -5
|
