需要光立方資料的朋友，為了方便我就直接放這里了，需要的自取.
制作需要一定的電子基礎，和相當?shù)膭?dòng)手實踐能力以及毅力，做的事情并不難，需要的更多是耐心，如果連最基本的二極管三極管怎么用都不懂那我勸你還是多學習一下基礎知識再做吧，不然非常吃力.
建議制作立方之前把電路研究透徹再動手，不要求把原理搞懂，最起碼要能看懂幾根線怎么連接。不然會做不下去的.
如果覺得這個比較難可以先找個簡單的作品做，感受一下成就感！推薦做個心形流水燈，可以幫助了解整個制作的流程，包括下載程序等等......
有個相冊是我做的流水燈，大家可以看看，做的第一個，有點不科學。資料過幾天整理好了就發.
這個里面只有驅動部分電路，沒有點陣部分的，點陣部分就是層共陰，列共陽，一共引出8x8+8等于72根線。其中8x8是選列，還一個8是選層.

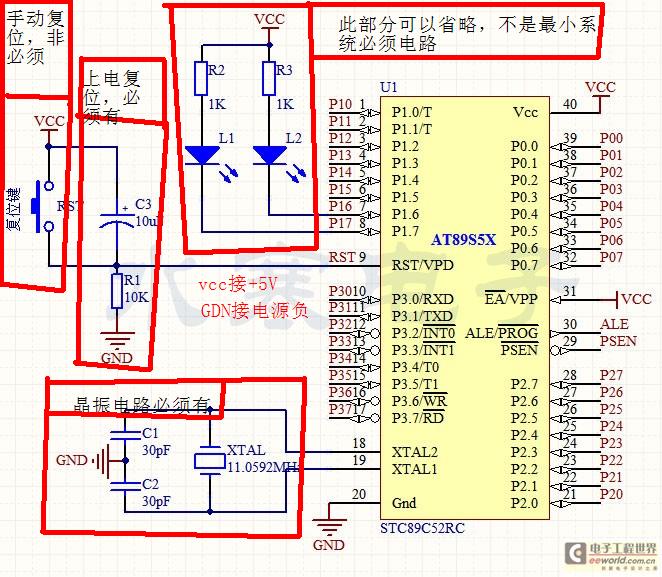

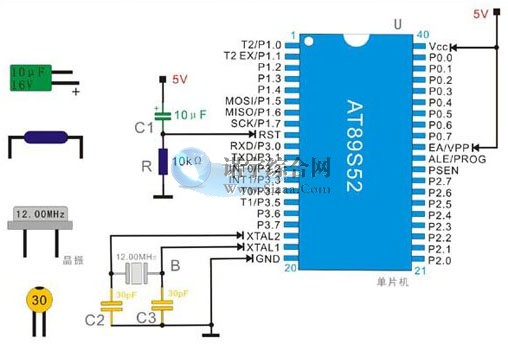

自己最起碼得知道單片機最小系統是什么，不然沒辦法做的。簡單的說就是電源，復位電路和晶振部分，這是最具代表性的最小系統電路圖，只是針對一部分51系列單片機.
這兩個圖就看不懂就不要問別的東西了，先好好學習一下在做吧.
這兩個資料足夠讓你做出來了，程序里面有.
573接線比較規律，容易看懂，但是要接的線多
595的接線稍微復雜一點點，大家自己下載下來看吧
基于573:
光立方74hc573.7z
(4.8 MB, 下載次數: 2027)
2024-11-1 02:18 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
基于595:
光立方程序和原理圖74hc595.rar
(390.47 KB, 下載次數: 1442)
2014-12-21 02:16 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
單片機用STC12C5A60S2，晶振12左右即可 ，別的就隨你們了.
如果不懂就加153176062和153176062這兩個群，有人教.
這是我整理的所有資料，有100M+非常非常的詳細，大家可以下載下來研究研究.
下載附件
2014-12-21 02:30 上傳
下載地址：游客，如果您要查看本帖隱藏內容請 回復
取材了就請轉載或者分享一下，不然評論一下也行，感激不盡！
|
