51單片機匯編語言8個小彩燈花樣閃爍（源程序加流程圖仿真）

[復制鏈接]
ID:779648 發表于 2020-6-17 14:01 | 顯示全部樓層 |閱讀模式
項目為使用中斷系統使主程序P0口進行花樣顯示，晶振選用12mhz。
顯示規律為：
1)      P0口接8個LED依次左移閃亮；
2)      當按下INT1時，8個LED依次右移閃亮；
3)      當按下INT0時，8個燈閃亮5次
1.流程圖
2.部分源程序
  1. ORG 0000H
  2. AJMP START
  3. ORG 0003H
  4. AJMP INTR0
  5. ORG 0013H
  6. AJMP INTR1
  7. START:MOV IE,#85H
  8. MOV IP,#01H
  9. MOV TCON,#00H
  10. MOV SP,#60H
  11. MOV P0,#0FFH
  12. MOV P3,#0FFH
  13. MOV A,#0FEH
  14. LP1:MOV P0,A
  15. RL A
  16. LCALL DELAY
  17. SJMP LP1
  18. INTR0:PUSH ACC
  19. PUSH PSW
  20. MOV R1,#10
  21. MOV A,#00H
  22. XH: MOV P0,A
  23. LCALL DELAY
  24. CPL A
  25. DJNZ R1,XH
  26. POP PSW
  27. POP ACC
  28. RETI
  29. INTR1:PUSH ACC
  30. PUSH PSW
  31. MOV A,#7FH
  32. MOV R2,#16
  33. XH1:MOV P0,A
  34. LCALL DELAY
  35. RR A
  36. DJNZ R2,XH1
  37. POP PSW
  38. POP ACC
  39. RETI
  40. DELAY: MOV R7,#20
  41. DELAY1:MOV R6,#20
  42. DELAY2:MOV R5,#248
  43. DJNZ R5,$
  44. DJNZ R6,DELAY2
  45. DJNZ R7,DELAY1
  46. RET
  47. END
復制代碼
3.仿真調試
略有2s延遲。

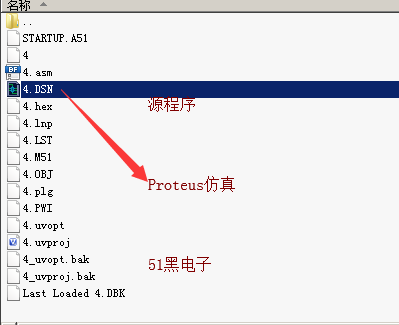

全部資料51hei下載地址：
51單片機控制8個小彩燈花樣閃爍.zip (51.12 KB, 下載次數: 28)
