STC8A單片機讀取adc錯誤，找不到原因？

ID:82043 · 發表于 2020-6-18 20:49

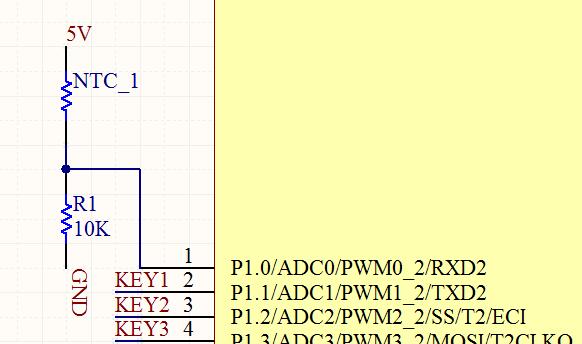

測試stc8a單片機的12位adc，不要求精度。硬件電路 AVref接VCC，AVcc接VCC，VCC為5V； AGnd接GND.測試結果：都是最大值4095，

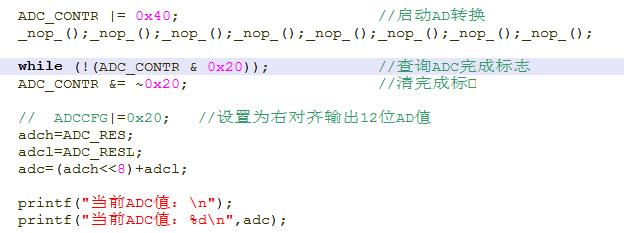

以下是我的程序：

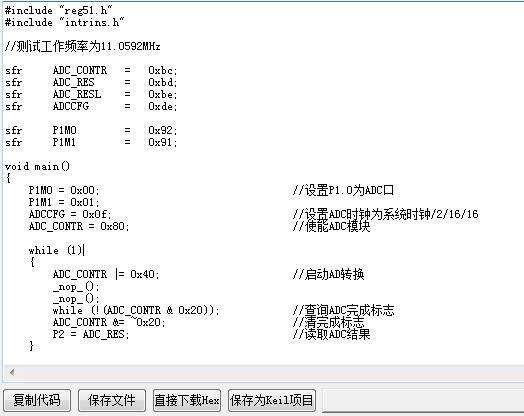

以下是stc提供的例程

確實找不出問題，在這里請教下哪里處問題了？

ID:65956 · 發表于 2020-6-19 08:46

手冊中的原理圖要看看比對一下，AVCC接到VCC時串個電感，AGND接到GND時加個0R電阻，這是有作用的，不然人家不會推薦這種電路接法

ID:282850 · 發表于 2020-6-19 09:12

1、把R1短路看看ADC值
2、確保V看看Vref接了Vcc

ID:285863 · 發表于 2020-6-19 09:44

要參考官方的電路圖

ID:401564 · 發表于 2020-6-19 10:07

R1接地了沒有?
多少是要并聯一個104電容在R1兩頭的
至于官方電路,串不串電感和0歐電阻要不要都無所謂,反正你對精度沒有要求

ID:636538 · 發表于 2020-6-19 16:33

從程序說你看看adc定義的數據類型

ID:1050352 · 發表于 2022-11-3 14:39

樓主這個問題解決了嗎

ID:1034262 · 發表于 2022-11-3 18:33

直接下載STC官方例程就可以測試啦

ID:1066136 · 發表于 2023-3-11 19:43

我今天調試STC15W408AS發現，使用外部晶振ADC就采不到數據，我這個10位的采出來永遠都是0x03FF，換成內部晶振采的數據就準確了。

我猜測你是不是也用外部晶振。這個BUG直接想罵人！

ID:624769 · 發表于 2023-3-12 03:03

把查詢 ADC完成標志的語句
改成:
while((ADC_CONTR & 0x20) != 0x20);
或者：
while((ADC_CONTR & 0x20) == 0x00);

ID:1034262 · 發表于 2023-3-12 11:52

leeye 發表于 2023-3-11 19:43
我今天調試STC15W408AS發現，使用外部晶振ADC就采不到數據，我這個10位的采出來永遠都是0x03FF，換成內部晶 ...

怎么會？ADC時鐘取自系統時鐘，系統時鐘是內部時鐘、外部晶振二選一。
我有好多東西用的STC15W408AS做的，就是因為帶ADC和PWM、SPI、串口，而我基本都使用外部晶振的。

ID:1066136 · 發表于 2023-3-13 14:29

coody_sz 發表于 2023-3-12 11:52
怎么會？ADC時鐘取自系統時鐘，系統時鐘是內部時鐘、外部晶振二選一。
我有好多東西用的STC15W408AS做的 ...

我也想不明白，但是事實證明就是。我用的是STC15W408AS，SOP28封裝，芯片最下面的一串數字是2219H3RK92.XA�，F(xiàn)在用內部晶振是正常的，只要一用外部晶振，ADC_RES得到的值就是255，我已經排除其他原因了。
這款芯片用好久了，以前都用內部晶振，沒發現有什么，這次因為需要高精度時鐘，換了外部晶振，就這樣了。
我感覺STC的芯片暗BUG多，我曾經還遇到過開機啟動不進入程序，并且電流增大，芯片發燙的，最后的解決方案是改電路，增加延時電容，延遲啟動單片機，就好了。這些神奇的BUG我一直找不到原因。。。
