jk觸發器計數器電路的Multisim仿真實現

ID:771567 · 發表于 2020-6-19 14:33

1. 輸入激勵方程和狀態方程

2. 電路邏輯功能

該電路是通過JK觸發器構成的數字邏輯電路，能夠通過JK觸發器的狀態方程和輸入的方波信號，使的3位JK觸發器構成計數器。假設初始狀態的值均為零000，當CLK下降沿到來時的值發生變化，當有下降沿時，的值發生翻轉。實現計數的功能

3.    通過分析該電路的幾種狀態：000->001->010->011->100->110可知，該電路是JK觸發器構成的異步6進制加法計數器
4.    仿真電路圖如圖

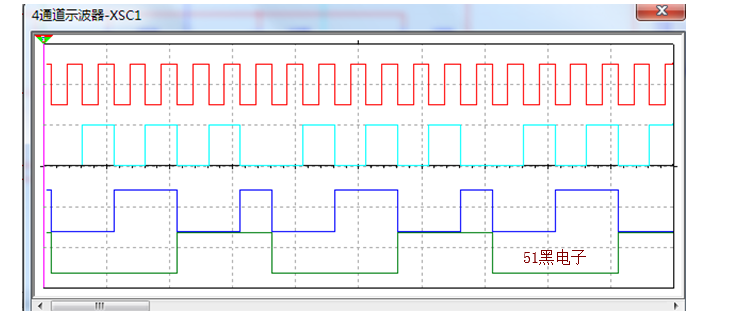

5.    仿真結果如圖，自上而下，依次為CLK,
6.    由仿真結果分析，得出，理論值和仿真結果一致

全部資料51hei下載地址：

JK觸發器計數器仿真.zip (157.53 KB, 下載次數: 39)

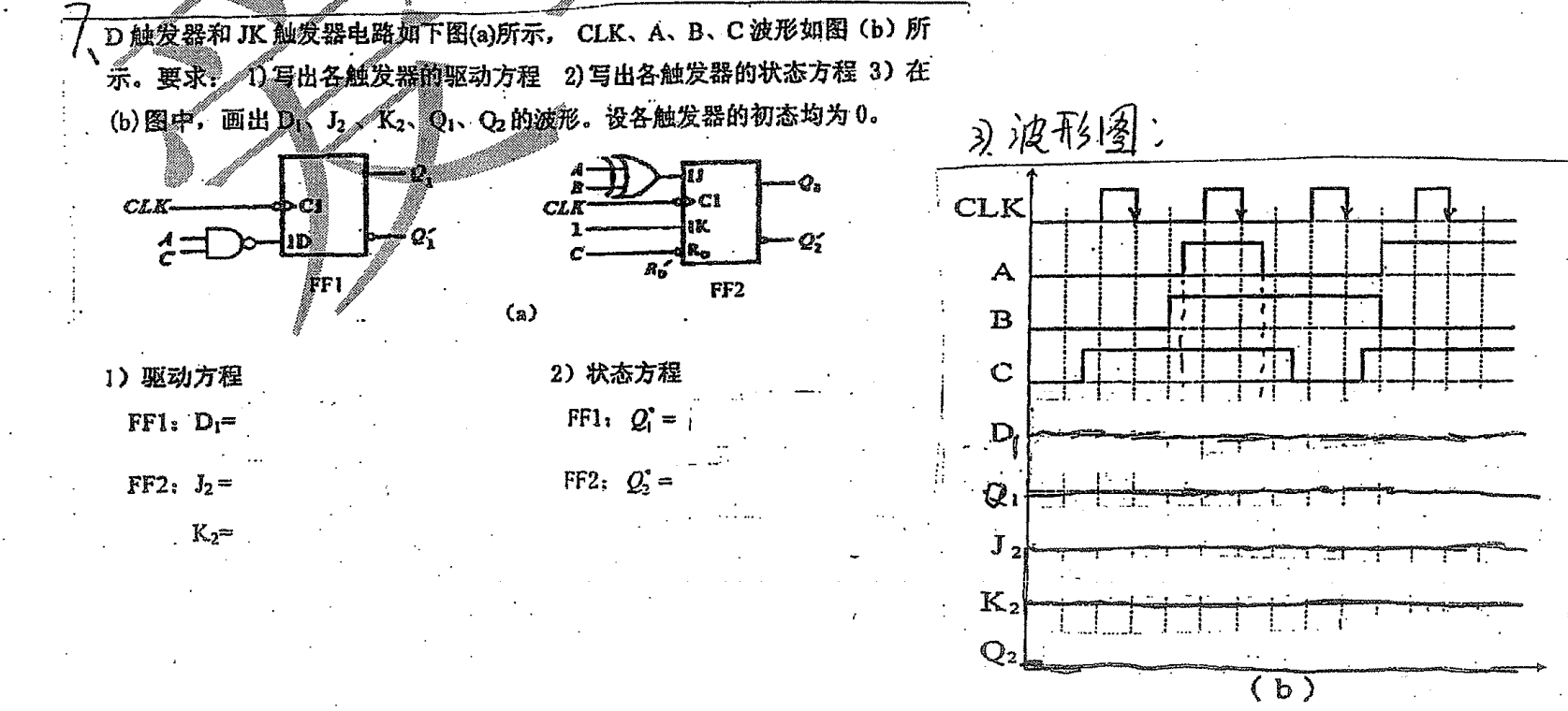

ID:814144 · 發表于 2023-9-13 10:46
