C51單片機計算器Proteus仿真代碼

[復制鏈接]
跳轉到指定樓層
樓主
C51簡單計算器
包含proteus仿真 C程序  仿真視頻（搬運的）


單片機源程序如下:
  1. #include <reg51.h>
  2. #include <stdio.h>
  3. #include <intrins.h>
  4. #define u8  unsigned char
  5. #define u16  unsigned char
  6. sbit LCDEN=P3^4;
  7. sbit RS=P3^5;
  8. sbit RW=P3^6;
  9. sbit BF=P0^7;
  10. u8 code keyval[]="789/456*123-c0=+"; //按鍵對應的符號
  11. u8 data1[10];
  12. u8 k=0;
  13. char  m[10]={0};
  14. double sum=0;
  15. void delay(u16 x)          //延時x毫秒
  16. {
  17. u16 i,j;
  18. for(i=0;i<x;i++)
  19.         for(j=0;j<115;j++)
  20.                 ;
  21. }

  23. u8 keypad4_4()//按鍵掃描函數:要去抖，若有按鍵按下，返回對應的按鍵值(0-15),沒有按鍵按下返回16
  24. {
  25. u8 i,row,temp;
  26. u8 key=16;//按鍵號，初值設置為16，目的是：沒有按鍵按下時返回16；
  27.           //若不設初值(默認值為0)，沒有按鍵按下時，將返回0，會誤認為0被按下
  28. row=0xef; //從第一列開始
  29. for(i=0;i<4;i++)
  30. {
  31.         P1=0xff;
  32.         P1=row;        //第i列信號，對應列為低，其他全為高
  33.         row=_crol_(row,1);           //生成下一列信號
  34.         temp=P1; //讀入掃描信號
  35.         temp=temp&0x0f; //屏蔽高4位列信號，只保留低4位行信號
  36.         if(temp!=0x0f)//有按鍵被按下，因?yàn)榈趇列某行有按鍵按下，則低4位中有一位為低
  37.         {
  38.                 delay(20);  //延時去抖
  39.                 temp=P1;
  40.                 temp=temp&0x0f;
  41.                 if(temp!=0x0f)   //再次確認有按鍵被按下
  42.                   {
  43.                 switch(temp)  //根據低4位行信號，判斷哪個按鍵被按下
  44.             {
  45.                     case 0x0e:key=0+i;break; //第i列第1行按鍵被按下
  46.                 case 0x0d:key=4+i;break; //第i列第2行按鍵被按下
  47.                 case 0x0b:key=8+i;break; //第i列第3行按鍵被按下
  48.                                 case 0x07:key=12+i;      //第i列第4行按鍵被按下
  49.             }
  50.
  51.                         do
  52.                         {
  53.                                 temp=P1;              //再次掃描按鍵
  54.                                   temp=temp&0x0f;
  55.                           }while(temp!=0x0f); //等待按鍵釋放
  56.                   }
  57.      }
  58. }
  59. return(key);//掃面結束，返回按鍵值
  60. }

  62. unsigned char DectectBusyBit(void)//狀態判斷函數(忙/閑?)
  63. {
  64.         bit result;
  65.         P0 = 0xff;        //讀狀態前先置高電平，防止誤判
  66.         RS = 0;
  67.         delay(5);
  68.     RW = 1;
  69.         LCDEN = 1;
  70.         delay(5);
  71.         result=BF; //若LCM忙,則反復測試,在此處原地踏步；當LCM閑時，才往下繼續
  72.         LCDEN = 0;
  73.         return result;
  74. }

  76. void WrComLCD(unsigned char ComVal)//寫命令函數
  77. {
  78.         while(DectectBusyBit()==1);         //先檢測LCM是否空閑
  79.         RS = 0;
  80.         delay(1);
  81.     RW = 0;
  82.         LCDEN = 1;
  83.         P0 = ComVal;
  84.         delay(1);
  85.         LCDEN = 0;
  86. }

  88. void WrDatLCD(unsigned char DatVal)//寫數據函數
  89. {
  90. while(DectectBusyBit()==1);
  91.         RS = 1;
  92.         delay(1);
  93.     RW = 0;
  94.         LCDEN = 1;
  95.         P0 = DatVal;
  96.         delay(1);
  97.         LCDEN = 0;
  98. }

  100. void LCD_Init(void)//1602初始化函數
  101. {
  102.         WrComLCD(0x38);     // 功能設定:16*2行、5*7點陣、8位數據接口
  103.         WrComLCD(0x38);
  104.         WrComLCD(0x38);
  105. //多次重復設定功能指令,因?yàn)長CD啟動后并不知道使用的是4位數據接口還是8位的，所以開始時總是默認為4位
  106.         WrComLCD(0x01);    // 清屏
  107.         WrComLCD(0x06);    // 光標自增、屏幕不動
  108.         delay(1);              // 延時，等待上面的指令生效，下面再顯示，防止出現亂碼
  109.         WrComLCD(0x0c);    // 開顯示
  110. }
  111.
  112. void compute(){
  113.         u8 i,j=0,k,n=0;
  114.         char data3[10]={0};
  115.         int sum1,data2[10]={0};
  116.         sum=0;
  117.
  118.         for(i=0;data1[i]!='\0';i++){
  119.                   if(data1[i]!='+' && data1[i]!='-' && data1[i]!='*' && data1[i]!='/'){
  120.                           data2[j] =data2[j]*10+(data1[i]-'0');
  121.                   }
  122.                   else{
  123.                           data3[n++] = data1[i];
  124.                           j++;
  125.                   }
  126.         }
  127.         for(i=0;i<n;i++){
  128.                 if(i==0){
  129.                         if(data3[0]=='+')  sum = data2[0] + data2[1];
  130.                         if(data3[0]=='-')  sum = data2[0] - data2[1];
  131.                         if(data3[0]=='*')  sum = data2[0] * data2[1];
  132.                         if(data3[0]=='/')  sum = data2[0] / (double)data2[1];
  133.                 }
  134.                 if(i==1){
  135.                         if(data3[1]=='+')  sum = sum+data2[2];
  136.                         if(data3[1]=='-')  sum = sum-data2[2];
  137.                         if(data3[1]=='*')  sum = sum*data2[2];
  138.                         if(data3[1]=='/')  sum = sum/((float)data2[2]);
  139.                 }
  140.                 if(i==2){
  141.                         if(data3[2]=='+')  sum = sum+data2[3];
  142.                         if(data3[2]=='-')  sum = sum-data2[3];
  143.                         if(data3[2]=='*')  sum = sum*data2[3];
  144.                         if(data3[2]=='/')  sum = sum/((float)data2[3]);
  145.                 }

  147.
  148.         }

  150.         //判斷是小數輸出還是整數輸出
  151.         sum1 = sum;
  152.         if(sum1==sum){
  153.                 sprintf(m,"%d",sum1);
  154.         }
  155.         else{
  156.                 sprintf(m,"%f",sum);
  157.         }
  158.         //把結果輸出出來
  159.         for(k=0;m[k]!='\0';k++){
  160.                  WrDatLCD(m[k]);
  161.         }
  162. }



  166. void main()
  167. {
  168.         u8 y;
  169. ……………………

  171. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼

所有資料51hei提供下載:
計算器.7z (875.39 KB, 下載次數: 63)

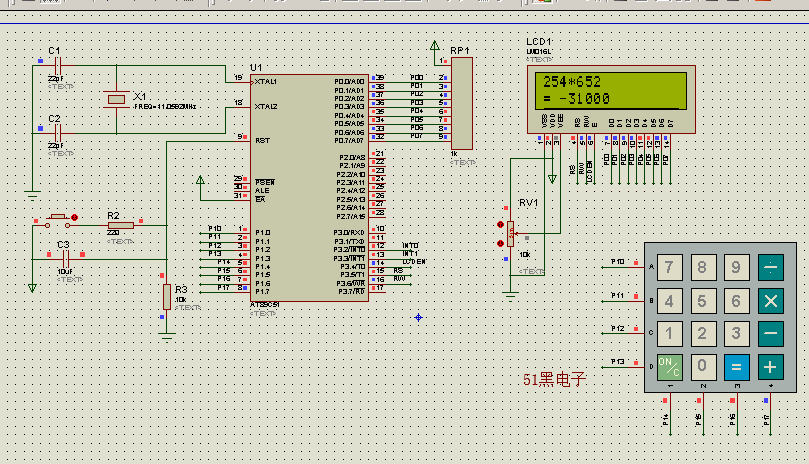

仿真圖

仿真圖
