51單片機多功能萬年歷溫度（12864液晶顯示）

ID:785718 · 發表于 2020-6-21 14:04

給大家分享一個基于51單片機的多功能萬年歷12864液晶顯示，溫度補償，同時更新時間溫度，與電腦同步�？梢栽O(shè)置鬧鐘

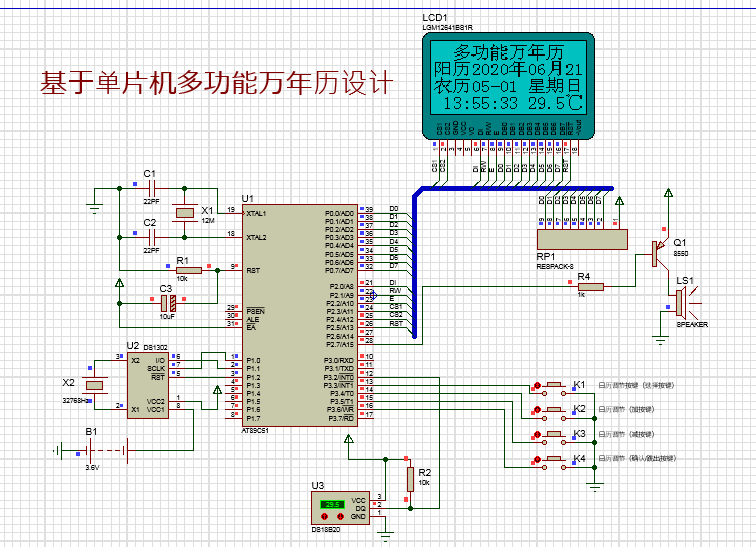

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

單片機源程序如下:
#include <reg51.h>
#define uint unsigned int
#define uchar unsigned char
#include "value.h"
#include "nongli.h"

uchar n_nian,n_yue,n_ri;
bit flag_200ms = 1;
uchar menu_1;
uchar flag_clock_en;       //鬧鐘標志位
uchar flag_clock_kai;       //鬧鐘開標志位
uchar flag_c_en;
bit flag_100ms;
sbit beep=P2^7;       //蜂鳴器IO口

sbit dq=P3^2;       //18b20 IO口的定義
uint temperature ; //溫度變量

/************ 延時函數  *****************/
void delay_uint(uint z)
{
while(z--);
}
/********************************************************************
* 名稱 : delay_1ms()
* 功能 : 延時1ms函數
* 輸入 : q
* 輸出 : 無
***********************************************************************/
void delay_1ms(uint q)
{
      uint i,j;
      for(i=0;i<q;i++)
            for(j=0;j<115;j++);
}
uchar dis_lcd[10];

#include "lcd12864bu.h"
/******************顯示時間函數***************************/
void dis_shijian()       //顯示時間
{
      write_shu16(3*2,1*8,shi,0);
      write_shuzi(1,3*2,3*8,fuhao[1],0);
      write_shu16(3*2,4*8,fen,0);
      write_shuzi(1,3*2,6*8,fuhao[1],0);
      write_shu16(3*2,7*8,miao,0);

      write_shu16(1*2,6*8,nian,0);
      write_shu16(1*2,10*8,yue,0);
      write_shu16(1*2,14*8,ri,0);

      write_shu16(2*2,4*8,n_yue,0);
      write_shuzi(1,2*2,6*8,fuhao[0],0);
      write_shu16(2*2,7*8,n_ri,0);

      if(week==0)
{
   write_yhanzi(1,4,7*16,xingqi[0]);
}
if(week==1)
{
   write_yhanzi(1,4,7*16,xingqi[1]);
}
if(week==2)
{
   write_yhanzi(1,4,7*16,xingqi[2]);
}
if(week==3)
{
   write_yhanzi(1,4,7*16,xingqi[3]);
}
if(week==4)
{
   write_yhanzi(1,4,7*16,xingqi[4]);
}
if(week==5)
{
   write_yhanzi(1,4,7*16,xingqi[5]);
}
if(week==6)
{
   write_yhanzi(1,4,7*16,xingqi[6]);
}
if(week==7)
{
   week=0;
   write_yhanzi(1,4,7*16,xingqi[0]);
}
      write_shu18b20(3*2,10*8,temperature,0);
      write_shuzi(1,3*2,12*8,dian,0);
}

/************初始化顯示*****************/
void init_12864_dis() //初始化顯示
{
      cs1=1; //左屏開顯示
      cs2=0;
      write_yhanzi(7,0,16,dzrl);          //多功能電子日歷
      write_yhanzi(2,2,0,yangli);          //陽(0) 歷(1)
      write_yhanzi(2,4,0,nongli);          //農(0) 歷(1)
                                                                                                                                                                                                            //       write_yhanzi(2,6,0,0x00); //時間
                                                                                                                                                                                                            //  write_yhanzi(2,6,0,shijian); //時間
      write_shu16(1*2,4*8,0x20,0);
      write_yhanzi(1,2,4*16,qita[0]); //年
      write_yhanzi(1,2,6*16,qita[1]); //月
      write_yhanzi(2,4,5*16,qita[6]); //星期
      dis_shijian();       //顯示時間
      write_yhanzi(1,6,7*16,wendu_fuhao); //℃

}

/***********************18b20初始化函數*****************************/
void init_18b20()
{
      bit q;
      dq = 1;                               //把總線拿高
      delay_uint(1);          //15us
      dq = 0;                               //給復位脈沖
      delay_uint(80);             //750us
      dq = 1;                               //把總線拿高等待
      delay_uint(10);             //110us
      q = dq;                               //讀取18b20初始化信號
      delay_uint(20);             //200us
      dq = 1;                               //把總線拿高釋放總線
}

/*************寫18b20內的數據***************/
void write_18b20(uchar dat)
{
      uchar i;
      for(i=0;i<8;i++)
      {                                        //寫數據是低位開始
            dq = 0;                      //把總線拿低寫時間隙開始
            dq = dat & 0x01; //向18b20總線寫數據了
            delay_uint(5);       // 60us
            dq = 1;                      //釋放總線
            dat >>= 1;
      }
}

/*************讀取18b20內的數據***************/
uchar read_18b20()
{
      uchar i,value;
      for(i=0;i<8;i++)
      {
            dq = 0;                      //把總線拿低讀時間隙開始
            value >>= 1;       //讀數據是低位開始
            dq = 1;                      //釋放總線
            if(dq == 1)                //開始讀寫數據
                     value |= 0x80;
            delay_uint(5);       //60us       讀一個時間隙最少要保持60us的時間
      }
      return value;                //返回?cái)?shù)據
}

/*************讀取溫度的值讀出來的是小數***************/
uint read_temp()
{
      uint value;
      uchar low;                         //在讀取溫度的時候如果中斷的太頻繁了，就應該把中斷給關了，否則會影響到18b20的時序
      init_18b20();                //初始化18b20
      write_18b20(0xcc);          //跳過64位ROM
      write_18b20(0x44);          //啟動一次溫度轉換命令
      delay_uint(50);                //500us

      init_18b20();                //初始化18b20

      write_18b20(0xcc);          //跳過64位ROM
      write_18b20(0xbe);          //發出讀取暫存器命令

      EA = 0;
      low = read_18b20();          //讀溫度低字節
      value = read_18b20();  //讀溫度高字節
      EA = 1;
      value <<= 8;                //把溫度的高位左移8位
      value |= low;                //把讀出的溫度低位放到value的低八位中
      value *= 0.625;             //轉換到溫度值小數
      return value;                //返回讀出的溫度帶小數
}

全部資料51hei下載地址：

單片機多功能萬年歷溫度（12864液晶顯示）.zip (275.64 KB, 下載次數: 112)
