Proteus8.9 VSM Studio WINAVR編譯器仿真ATmega16系列a06_脈沖按鍵99計數

ID:371233 · 發表于 2020-6-22 00:40

*本文及代碼參閱彭偉《單片機C語言程序設計實訓100例》

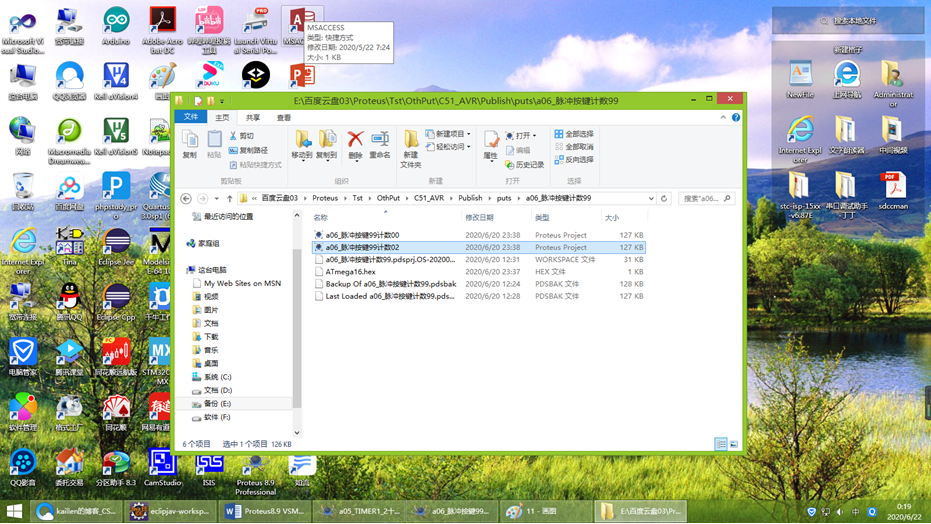

一，打開文件（可以隨文下載放置在文檔中打開）。(如下圖1所示)

圖1

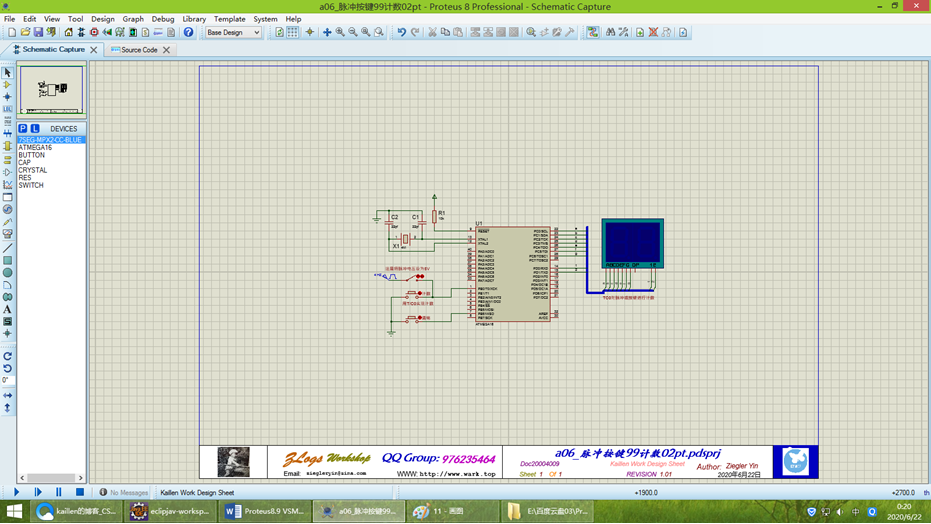

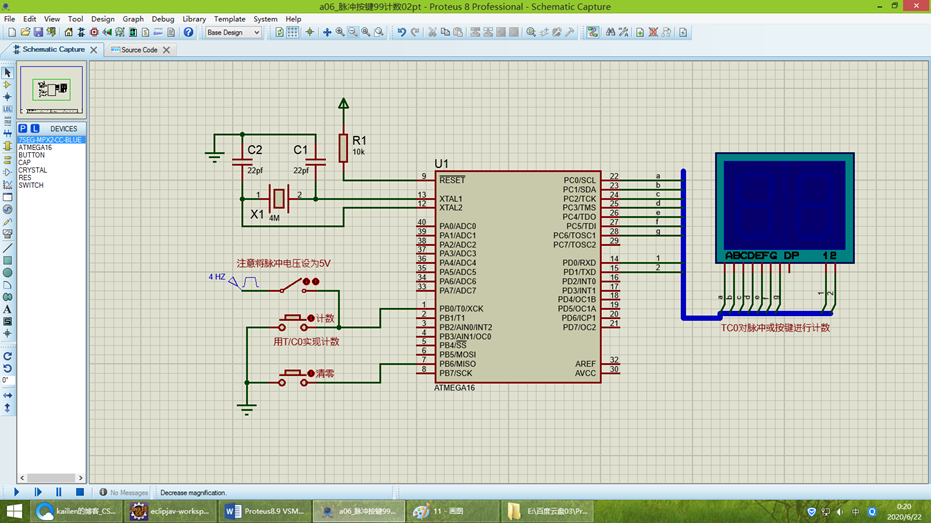

二，調整原理圖大小，適合可視，另存工程文件。(如下圖2，3，4所示)

圖2

圖3

圖4

三，點擊Source Code標簽。(如下圖5所示)

圖5

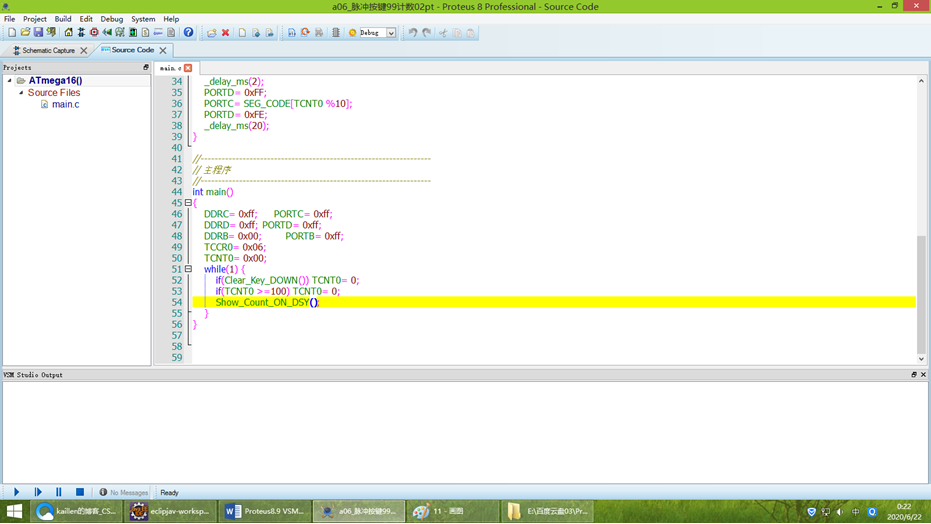

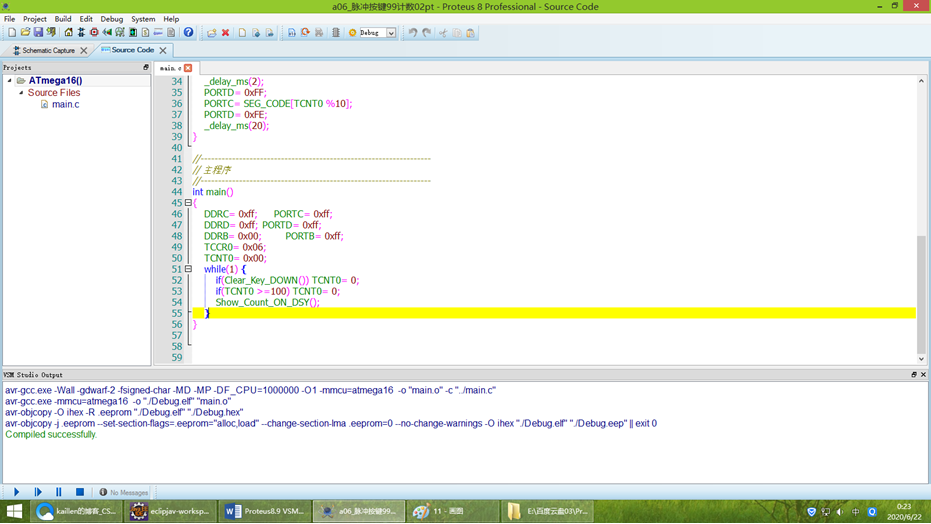

四，編輯main.c 代碼如Proteus8.9 VSM Studio WINAVR編譯器仿真ATmega16系列a06_脈沖按鍵99計數 (如下圖6所示)

圖6

五，Main.c 代碼：

//-----------------------------------------------------------------
//  名稱: 紅外遙控器受控端程序
//-----------------------------------------------------------------
//  說明: 程序運行時,根據SONY紅外協議接收數據并解碼,然后將12位編碼
//       以16進制數形式顯示在三只數碼管上.
//
//-----------------------------------------------------------------

//-----------------------------------------------------------------
// 主程序
//-----------------------------------------------------------------

//#define F_CPU 2000000UL
#include <avr/io.h>
#include <avr/interrupt.h>
#include <util/delay.h>
#define INT8U unsigned char
#define INT16U  unsigned int

//清除鍵定義
#define Clear_Key_DOWN() ((PINB & 0x40) == 0x00)

//0-9的數字編碼
const INT8U SEG_CODE[] = {0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};
//-----------------------------------------------------------------
// 在數碼管上顯示計數值
//-----------------------------------------------------------------
void Show_Count_ON_DSY()
{
PORTD= 0xFF;
PORTC= SEG_CODE[TCNT0 /10];
PORTD= 0xFE;
_delay_ms(2);
PORTD= 0xFF;
PORTC= SEG_CODE[TCNT0 %10];
PORTD= 0xFE;
_delay_ms(20);
}

//------------------------------------------------------------------
// 主程序
//------------------------------------------------------------------
int main()
{
DDRC= 0xff; PORTC= 0xff;
DDRD= 0xff; PORTD= 0xff;
DDRB= 0x00; PORTB= 0xff;
TCCR0= 0x06;
TCNT0= 0x00;
while(1) {
if(Clear_Key_DOWN()) TCNT0= 0;
if(TCNT0 >=100) TCNT0= 0;
Show_Count_ON_DSY();
}
}

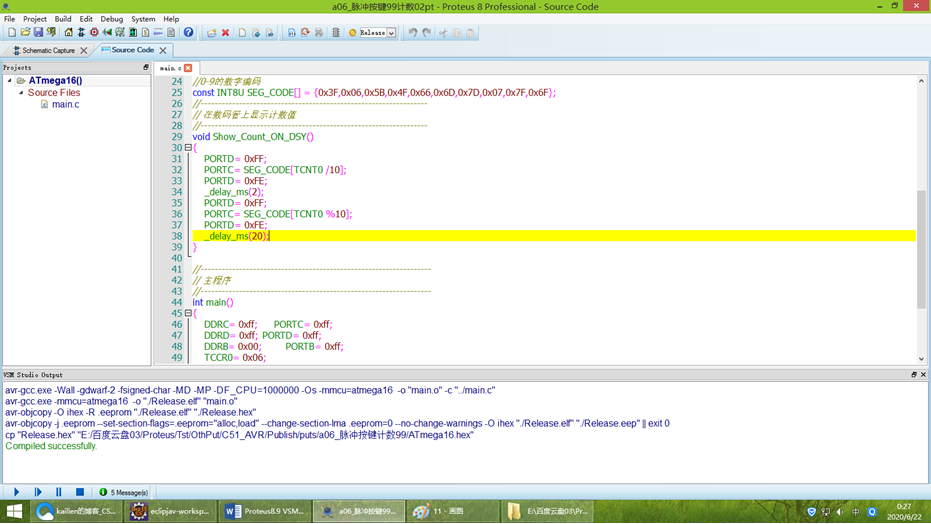

六，點擊構建工程按鈕，編譯工程。(如下圖7所示)

圖7

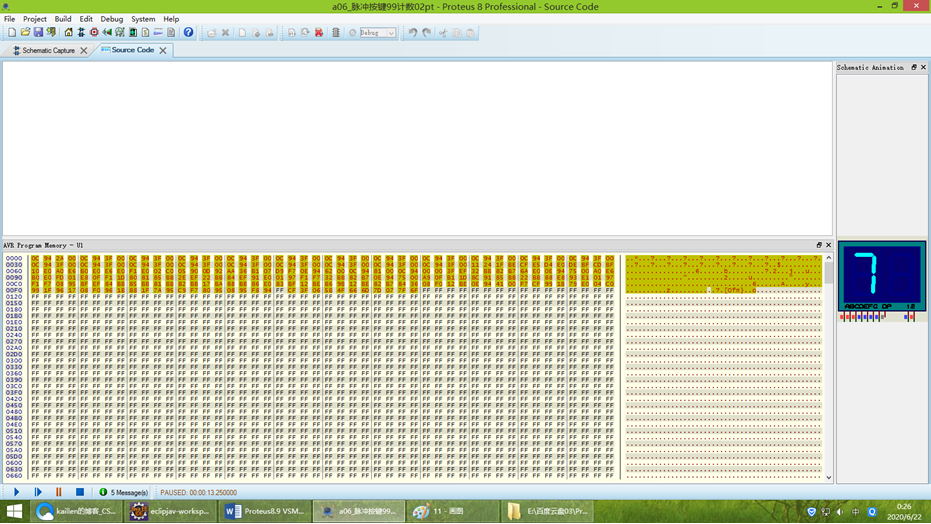

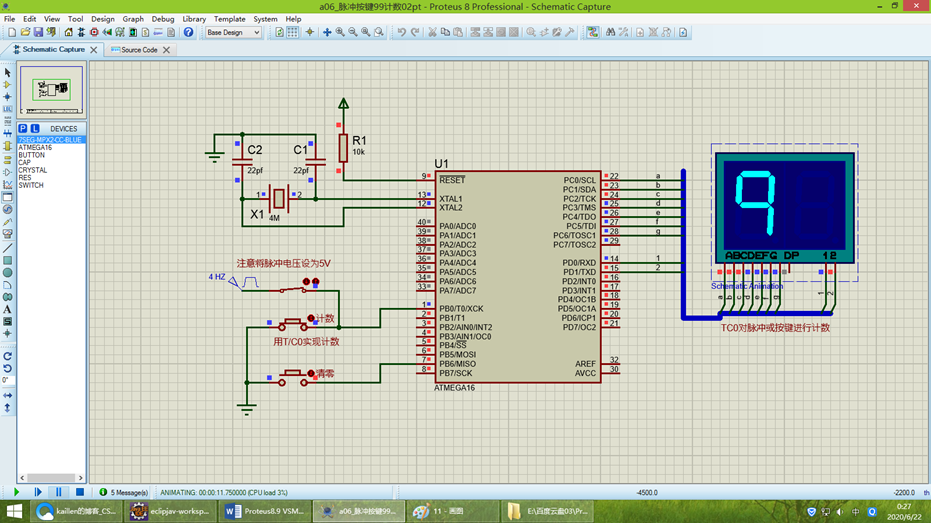

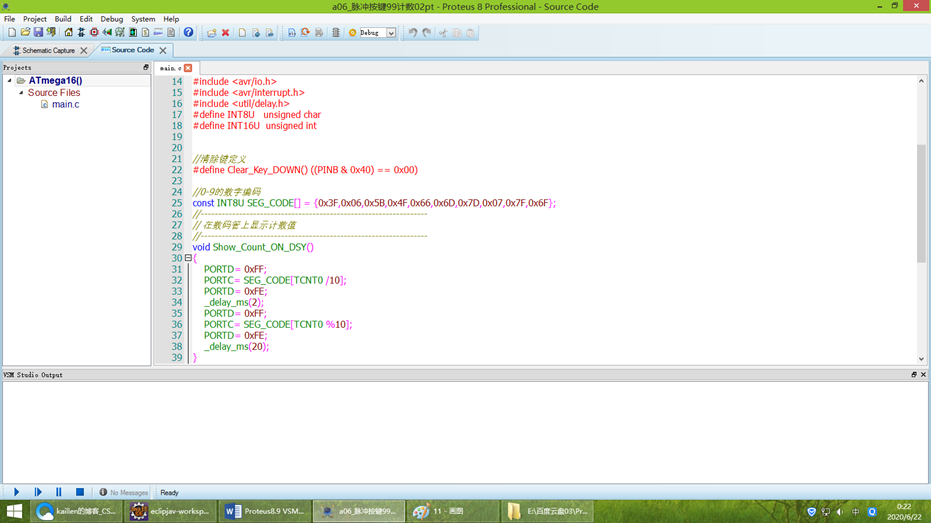

七，點擊窗口左下方仿真按鈕，可見虛擬數字屏顯示。 (如下圖8，9，10所示)

圖8

圖9

圖10

八，選擇release，點擊構建工程按鈕，編譯工程生成Hex文件。(如下圖11所示)

圖11

附件Proteus8.9 VSM Studio WINAVR編譯器仿真ATmega16系列a06_脈沖按鍵99計數在已安裝Proteus8.9的計算機文件夾中打開即可
