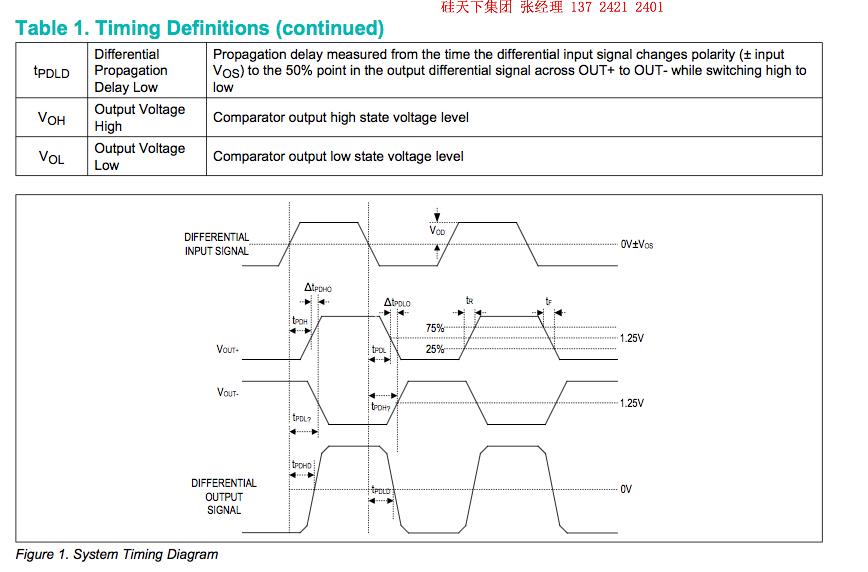

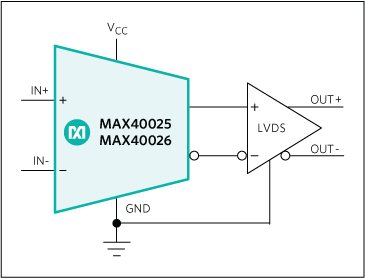

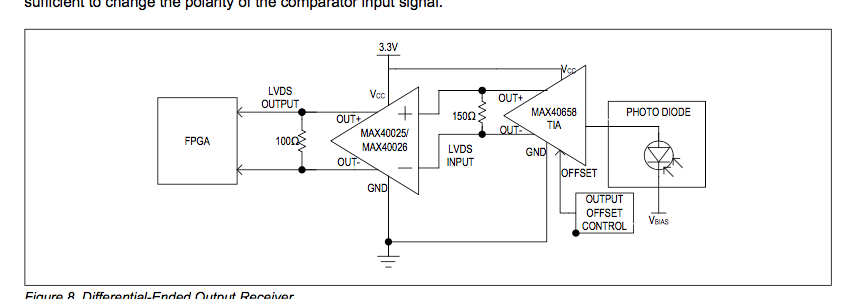

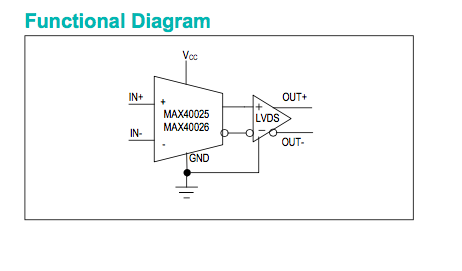

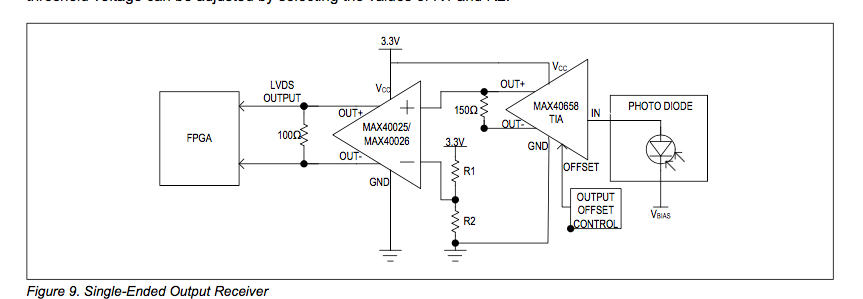

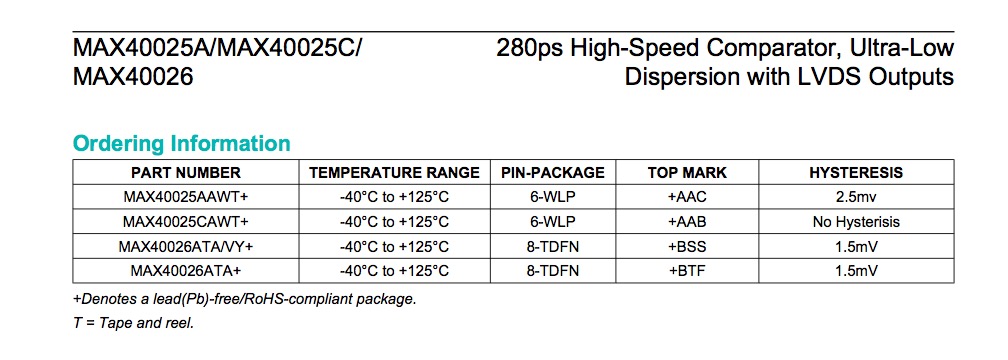

MAX40026 280ps高速比較器， 超低失真，具有LVDS輸出，具有280ps傳輸延遲和25ps過驅動失真 【選型參考】 MAX40026ATA/VY+ MAX40025AAWT+ 6-WLP MAX40025CAWT+ 6-WLP MAX40026ATA/VY+ 8-TDFN MAX40026ATA+ 8-TDFN MAX40027ATC/VY+T -40°C to +125°C 12-SWTDFN-EP AHG 1.5mV 說明 MAX40025和MAX40026為單電源、高速比較器，典型傳輸延遲為280ps。這些比較器的過驅動失真極低(典型為25ps)，是傳輸時間距離測量應用的理想選擇。 輸入共模范圍為1.5V至VDD + 0.1V，兼容多款應用廣泛的高速互阻放大器的輸出擺幅，例如MAX40658。 輸出級為LVDS (低壓差分信號)，有助于降低功耗，以及直接連接許多FPGA和CPU�；パa輸出有助于抑制各路輸出線上的共模噪聲。MAX40025采用節省空間、微小、1.218mm x 0.818mm、6焊球晶圓級封裝(WLP)，MAX40026采用2mm x 2mm、8引腳、TDFN封裝，滿足AEC-Q100汽車級要求。MAX40025/MAX40026工作在-40°C至+125°C溫度范圍，采用2.7V至3.6V單電源工作。 MAX40025C, MAX40026: Functional Diagram MAX40025C, MAX40026: Functional Diagram 放大+ 硅天下科技備貨的MAX40026關鍵特性 快傳輸延遲：280ps，典型值 低過驅動失真：25ps (VOD = 10mV至1V) 2.7V至3.6V電源電壓 39.4mW @ 2.7V電源 高電源效率LVDS輸出 -40°C至+125°C溫度范圍 AEC-Q100汽車級認證(TDFN-8版本) 內部1.5mV滯回：MAX40026 內部2.5mV滯回：MAX40025A 應用場景 汽車應用電路圖 通信 LIDAR、RADAR和SONAR中距離檢測 高速差分線接收器 高速電平轉換 示波器中高速觸發 振蕩器 測試與測量 門限檢測器 傳播時間傳感器 【參考時許圖】 完整開發資料 |
