有人用過槽型光耦組建光電轉換電路嗎？

ID:676703 · 發表于 2020-6-26 08:53

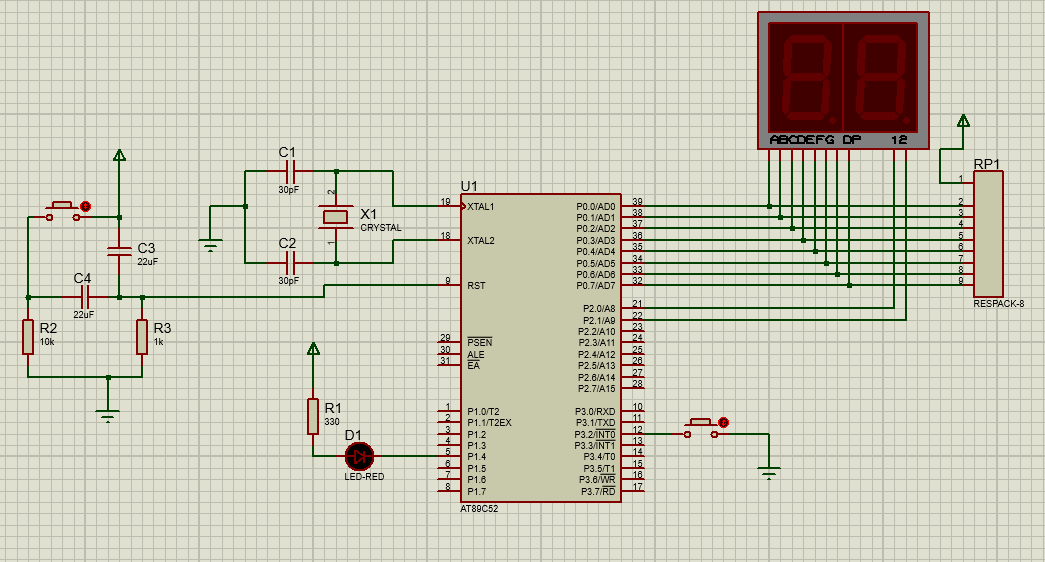

電子實驗做光電計數器，有一個模塊是光電轉換。目前要用槽型光耦組建電路，但查閱到的資料很少，在bai度找的Proteus電路圖也實現不了，有經驗的朋友可以交流或者分享嗎？十分感謝！其余電路圖如圖2，光電轉換電路輸出的信號傳到單片機外部中斷口。還請問，這種槽型光耦的內部原理圖是怎么樣的？拿到一個槽型光耦該怎么檢測它的好壞？

ID:94031 · 發表于 2020-6-26 09:10


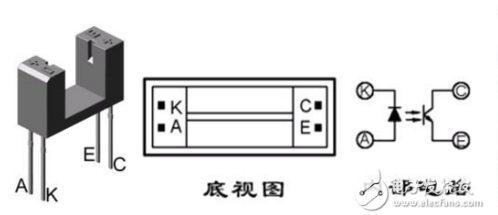

ID:789974 · 發表于 2020-6-26 09:58

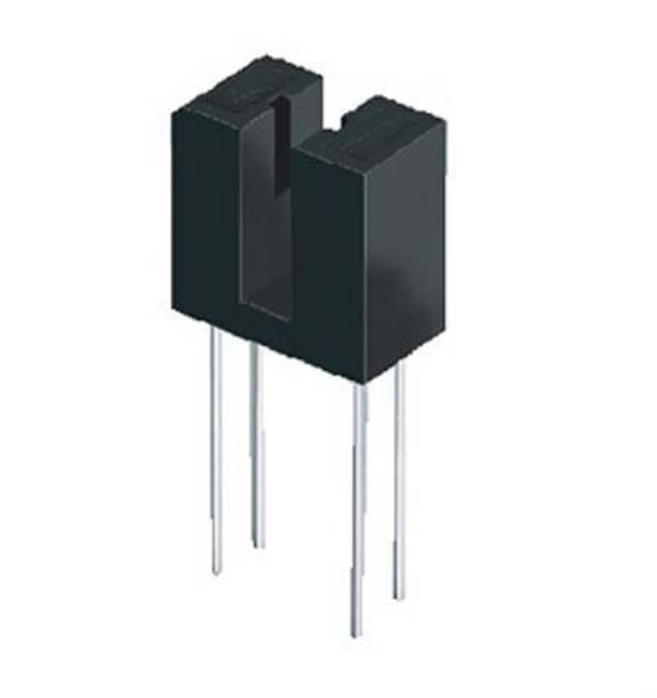

這個也叫槽型光電開關，左邊有切角的是紅外發光二極管，右邊沒切角的是紅外接收二極管。
讓紅外發光二極管通電，在沒有遮擋時接收二極管從正到負是導通的。有遮擋時接收二極管從正到負是不導通的。

ID:790105 · 發表于 2020-6-26 11:55

光電轉換還沒學過

ID:790159 · 發表于 2020-6-26 13:32

這個一般稱為“紅外對射管”，這個比較簡單了，直接用IO口即可檢測，精度較高可以用算法+ADC或者外加比較器

ID:61876 · 發表于 2020-6-26 14:04

建議你用指針表來測試，首先找到發射管，和普通的二極管的測法一樣紅表筆是負極，黑表筆是正極。然后用一只黑表筆和紅表筆接觸另一側的兩只腳，讓上部很小窗口對著有亮光地方，如果表針擺動很大，然后不讓小窗口受光照，表針就會基本返回原來位置。那么接黑表筆的那端就接入電路的正電位。如果受光照和不受光照表針都沒有反應，那就有兩種可能：一是接收管損壞了；二是將黑表筆和紅表筆互相掉換一只腳再看一下。

ID:676703 · 發表于 2020-6-27 10:04

xuyaqi 發表于 2020-6-26 09:10
給你一個圖你應該知道怎么檢查與應用：

謝謝，現在知道了

ID:676703 · 發表于 2020-6-27 10:04

njxiii 發表于 2020-6-26 09:58
這個也叫槽型光電開關，左邊有切角的是紅外發光二極管，右邊沒切角的是紅外接收二極管。
讓紅外發光二極 ...

謝謝，有幫助。

ID:676703 · 發表于 2020-6-27 10:06

cdlongbo 發表于 2020-6-26 13:32
這個一般稱為“紅外對射管”，這個比較簡單了，直接用IO口即可檢測，精度較高可以用算法+ADC或者外加比較器

與IO口相連的話，仿真過程假設發射接收管的狀態是導通的，但是不能模擬斷開的情況是嗎？

ID:676703 · 發表于 2020-6-27 10:06

gaozhaohong 發表于 2020-6-26 14:04
建議你用指針表來測試，首先找到發射管，和普通的二極管的測法一樣紅表筆是負極，黑表筆是正極。然后用一只 ...

謝謝！

ID:779161 · 發表于 2020-6-27 11:28

這是什么
