STM32F407ZGT6自帶了192K字節的SRAM，對一般應用來說，已經足夠了，不過在一些對內存要求高的場合，STM32F4自帶的這些內存就不夠用了。比如跑算法或者跑GUI等，就可能不太夠用，所以STM32F4開發板板載了一顆1M字節容量的SRAM芯片，XM8A51216，滿足大內存使用的需求。我們將使用STM32F4來驅動XM8A51216，實現對XM8A51216的訪問控制。

XM8A51216簡介
XM8A51216是星憶存儲生產的一顆16位寬512K（512*16，即1M字節）容量的CMOS靜態內存芯片。該芯片具有如下幾個特點：
⚫高速。具有最高訪問速度10/12ns。
⚫低功耗。
⚫TTL電平兼容。
⚫全靜態操作。不需要刷新和時鐘電路。
⚫三態輸出。
⚫字節控制功能。支持高/低字節控制。
XM8A51216的功能框圖如圖1所示：

圖1 XM8A51216功能框圖

圖中A0~18為地址線，總共19根地址線（即2^19=512K，1K=1024）；DQ0~15為數據線，總共16根數據線。CEn是芯片使能信號，低電平有效；OEn是輸出使能信號，低電平有效；WEn是寫使能信號，低電平有效；BLEn和BHEn分別是高字節控制和低字節控制信號；STM32F4開發板使用的是TSOP44封裝的XM8A51216芯片，該芯片直接接在STM32F4的FSMC上，XM8A51216原理圖如圖2所示：

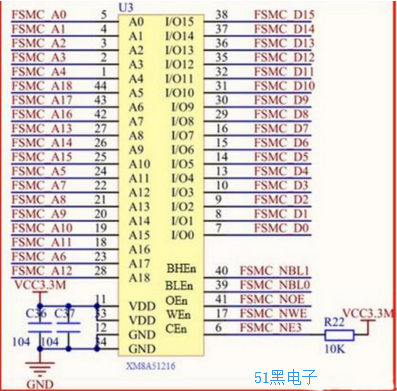

圖2 XM8A51216原理圖

從原理圖可以看出，XM8A51216同STM32F4的連接關系：
A[0:18]接FMSC_A[0:18]（不過順序錯亂了）
D[0:15]接FSMC_D[0:15]
UB接FSMC_NBL1
LB接FSMC_NBL0
OE接FSMC_OE
WE接FSMC_WE
CS接FSMC_NE3
上面的連接關系，XM8A51216的A[0:18]并不是按順序連接STM32F4的FMSC_A[0:18]，不過這并不影響我們正常使用外部SRAM，因為地址具有唯一性。所以只要地址線不和數據線混淆，就可以正常使用外部SRAM。這樣設計的好處，就是可以方便我們的PCB布線。
規格書下載

XM8A51216V33(8M).pdf (719.73 KB, 下載次數: 74)

ID:273087 · 發表于 2020-7-2 14:58

XM8A51216是星憶存儲生產的一顆16位寬512K（512*16，即1M字節）容量的CMOS靜態內存芯片。該芯片具有如下幾個特點：
⚫高速。具有最高訪問速度10/12ns。
⚫低功耗。
⚫TTL電平兼容。
⚫全靜態操作。不需要刷新和時鐘電路。
⚫三態輸出。
⚫字節控制功能。支持高/低字節控制。

ID:337834 · 發表于 2020-12-17 10:44

你用這個內存芯片讀寫數據正常嗎，我讀寫這個數據老是高低字節反序
