BP2886X是一款支持PWM輸入調光的高精度降壓型LED 恒流驅動芯片，全程采用模擬調光控制模式，專為無頻閃無噪聲 LED 智能照明應用而設計。BP2886X 能夠達到優異的調光線性度和輸出電流一致性，適用于85Vac~265Vac 全范圍輸入電壓的非隔離降壓型LED恒流電源。
BP2886X 芯片集成高壓啟動電路和 500V 功率管，無需 VCC 電容和輔助繞組，只需要很少的外圍元件，即可實現優異的恒流特性，極大的節約了系統成本和體積。
BP2886X 芯片內部帶有高精度的電流采樣電路， 來實現精確的LED恒流輸出和優異的線電壓調整率。 BP2886X 具有多重保護功能，包括LED開路保護，LED 短路保護，芯片溫度過熱調節等。 BP2886X 采用SOP-8封裝。
BP2886X電路圖:
特點
支持1%-100%PWM調光
全程模擬調光無頻閃
無需啟動電阻和VCC電容
內部集成500V功率管
±5% LED 輸出電流精度
LED開路保護
LED短路保護
過熱調節功能
采用SOP-8封裝 應用
LED吸頂燈
LED 球泡燈
其它LED照明

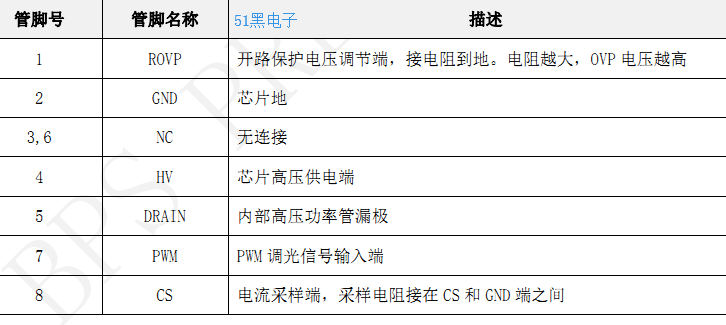

BP2886X引腳圖:
|
-
-
-
BP2886X.pdf
2020-7-9 13:49 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
435.52 KB, 下載次數: 100, 下載積分: 黑幣 -5
晶豐bp2886中文資料
