stm32f103r6仿真計數器程序+Proteus

ID:786207 · 發表于 2020-7-9 22:41

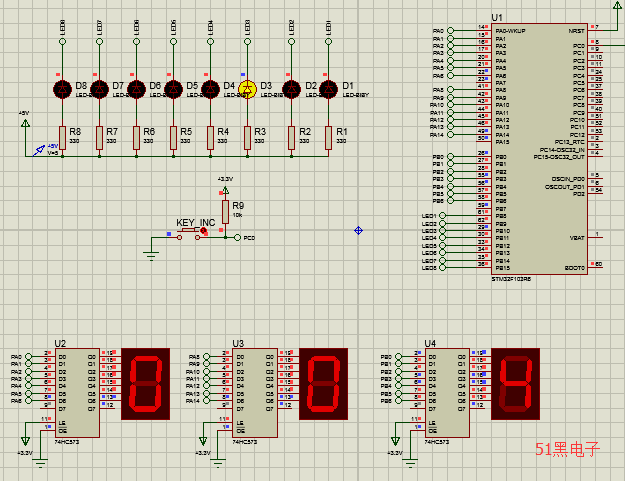

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

單片機源程序如下:
#include "stm32f10x.h"
#include "Delay.h"
#include "smg.h"
#include "sys.h"
#include "timer.h"
#include "led.h"
#include "fmq.h"
#include "key.h"
#include "stm32f10x_tim.h"
uint16_t table[] = {
/* 0, 1, 2, 3, 4,    5, 6, 7, 8,    */

0x3F, 0x06, 0x5B, 0x4F, 0x66, 0x6D, 0x7D, 0x07, 0x7F,

/* 9, A, B, C, D, E, F, .,  none */

0x6F, 0x77, 0x7C, 0x39, 0x5E, 0x79, 0x71, 0x80, 0x00

};
uint16_t t;
uint16_t  num[3],inc = 0x00;
int main(void)
{
      SMG_Init();
      GPIO_Write(GPIOA, 0x3f3f);
      GPIO_Write(GPIOB, 0xff3f);
      while (1)
      {
            t=KEY_Scan_KEY_INC();             //得到鍵值
      if(t) //if(條件)t!=0真
            {
                     inc++;
                     if(inc <= 0xff)
                     {
                              num[2]=inc%10;
                              num[1]=inc/10%10;
                              num[0]=inc/100;
                                    GPIO_Write(GPIOB,((~inc) <<8) + table[num[2]]);
                                    GPIO_Write(GPIOA,(table[num[1]] <<8) + table[num[0]]);
                     }
                     else
                     {
                              inc = 0xff;
                     }
            }
      }
}

全部資料51hei下載地址：

work1.7z (232.98 KB, 下載次數: 137)

ID:870178 · 發表于 2020-12-29 13:04

不用連在一起嗎

ID:328014 · 發表于 2021-1-9 18:57

zync 發表于 2020-12-29 13:04
不用連在一起嗎

是用總線連在一的,單片機都是這樣連的哦,用Proteus8.8仿真可以打開,如圖:
