達成小時候的想法，半個指頭大的收音機制作成功單片機+RDA5807源程序

ID:687694 · 發表于 2020-7-24 16:19

上次假期實驗了一個收音機，感覺蠻好的，但是挺簡陋，小時候總喜歡小而精致的東西，于是這次就打板做了個小小的收音機。
鋰電供電，0.91oled，可充電，撥輪開關，左右撥動自動搜臺，按下功能切換，二級設置菜單，手動搜臺，音量調整，重低音，頻段等，中鍵長按關機，長按（1.5秒）開機。電池電量檢測，當然還有優化的地方，慢慢來吧，但是但是已經可以用了！上圖看看吧。

比一塊89c52小點，旁邊是做好的空板。

開始調試

基本完工的樣子，燒錄引腳引出腳還在。

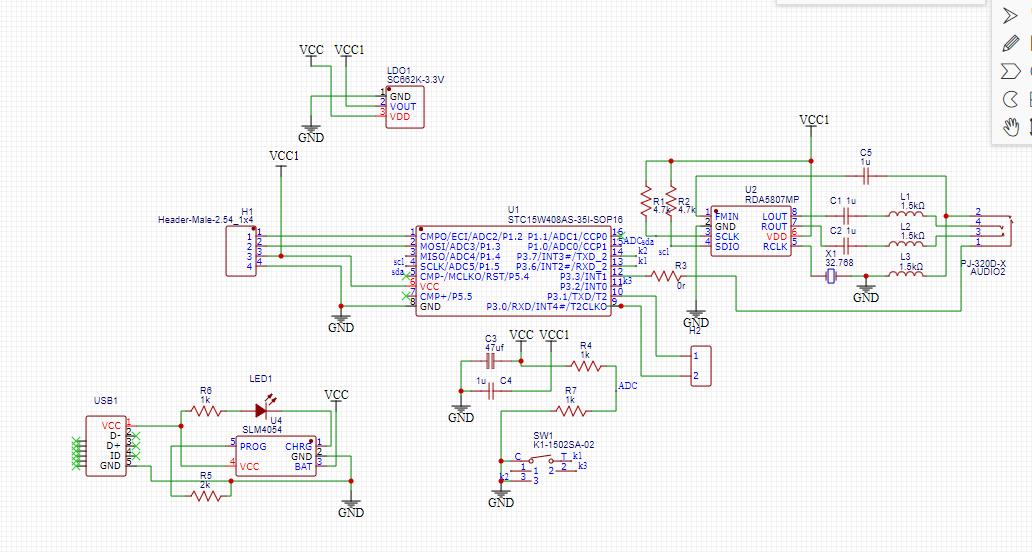

電路圖

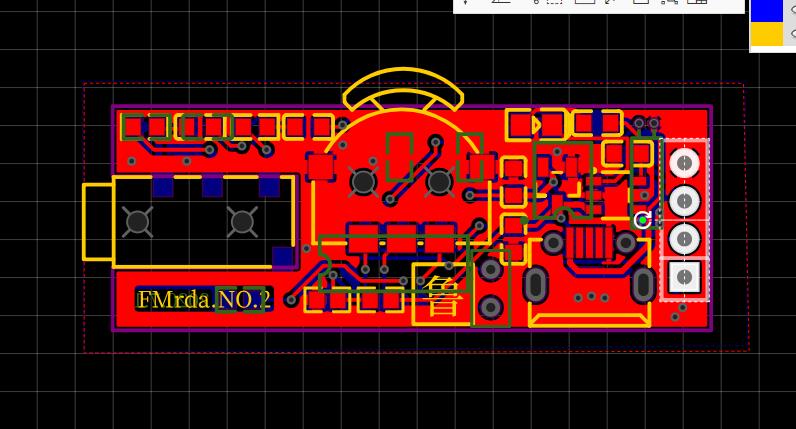

畫好的PCB，用的立創eda

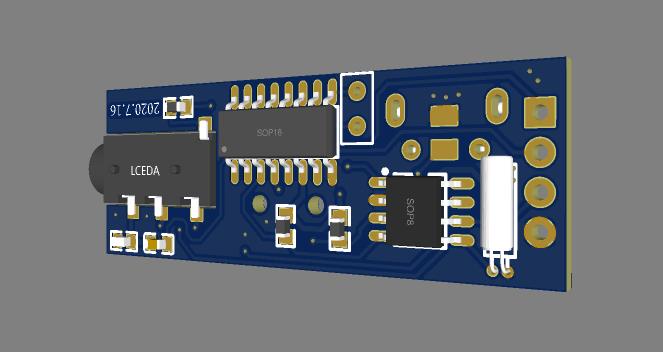

正面背面
下面是部分代碼
---------------------------------------------------------------又亂又長，沒優化------------------------------------------------------------
#include<rda.h>
#include<ec11.h>
#include<i2c.h>
#include<5807.h>
#include<oled.h>
#include<bmp.h>

u8 keynum,see=4,seen,zz=0,zz1,tt1,Bs=1,Bsn=1,bass=1,bassn=1;
u32 rxfreq=9480,vol=2,tn=0,vol1,xfreq,yfreq,drs,drss,txt,fh=0,fh1=0,adcdat=0,adcdat1=1;
u8 nk=0,nk1=1,//功能鍵狀態判斷
nsk=0,nsk1=5;//次級功能鍵判斷

void adcint()
{
      P1ASF=0x01;
      ADC_RES=0;
      ADC_CONTR=0xe0;//復位
}

u32 adcget()
{
u32 temp;
ADC_CONTR|=0x08;
_nop_();
_nop_();
_nop_();
_nop_();
while(!(ADC_CONTR&0x10));
ADC_CONTR=0xe0;//復位清除轉換完成標志
temp=(ADC_RES*33)>>8;
return temp;
}

void ztxs()//上電初始化
{
      adcint();
      oledinit();
      rdainit();  //RDA5807 初始化
      freqset(rxfreq);  //頻率設置
      volset(vol);
      seeset(see); //搜臺靈敏度設置 0~15 默認是 7 越低接受到的電臺越多
      seektion(1); // 搜臺方向 1 向上搜索 0 向下搜索
      delay_ms(300);
      oledclr();
      oledbmp(0,0,7,1,BMP2);
      if(nk==0)
      {
      oledchar(32,2,'<',16);
      oledchar(64,2,'.',16);
      oledstr(88,2,"MHz>",16);
      }
      oledstr(76,-1,"Bass",8);
}

void guanji()
{
                     oledoff();//關閉顯示
                     FMen(0);//關閉收音機
                     INT_CLKO|=0x10;//開啟中斷INT02
                     EA=1;//中斷使能
                     PCON=0x02;//掉電
                     _nop_();
                     _nop_();
                     delay_ms(1000);
                     oledon();
                     FMen(1);
                     freqset(rxfreq);
}

void kkpass()
{
      keynum=kpass();
if(keynum!=0)
      {
            fh=0;
            fh1=0;
            if(keynum==6)//長按關機開外部中斷
            {
            guanji();
            }
            if(keynum==10)//特殊情況P3.3重啟進入boot
                     IAP_CONTR=0x60;

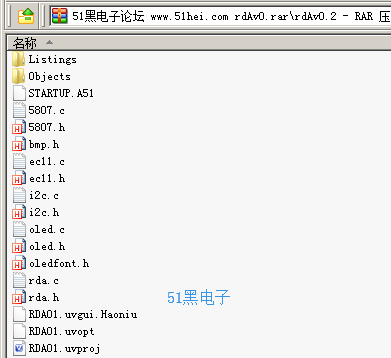

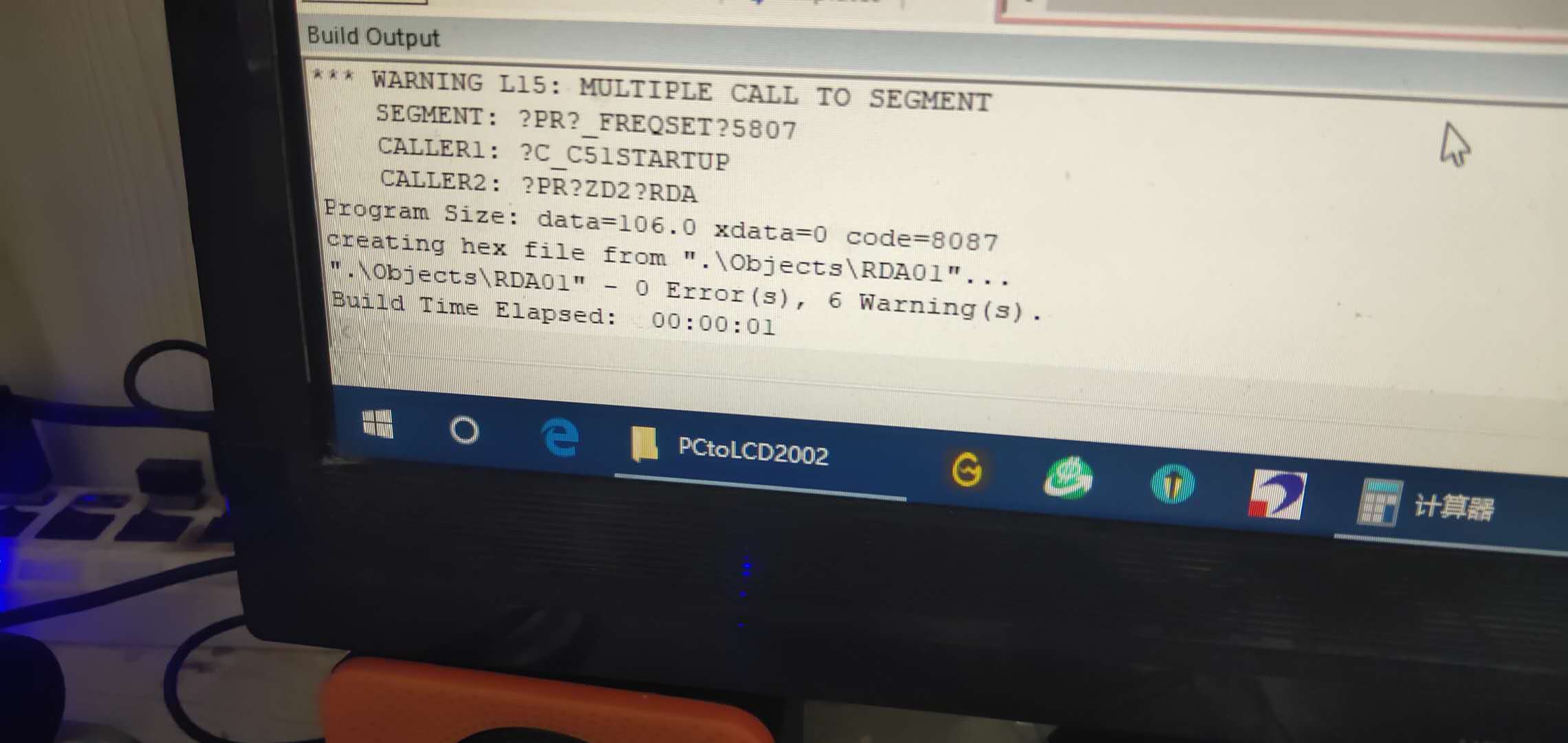

--------------------------------------------代碼又亂又長，有附件各位慢慢看。-----------------------------------------------------------------------

�。。�！

ID:64089 · 發表于 2020-7-24 20:26

支持DIY，給樓主無私分享點贊！

ID:770211 · 發表于 2020-7-25 11:27

不錯，就是會硬件不會編程。

ID:687694 · 發表于 2020-7-26 16:04

鷹的翅膀發表于 2020-7-25 11:27
不錯，就是會硬件不會編程。

編程我也不在行，在學習中。

ID:754921 · 發表于 2020-8-5 17:03

請問顯示屏型號是多少？有規格書嗎？詳細的物料清單能分享一下嗎？，自己也想做一個來學習，我現在是做硬件方面的，對軟件這方面很感興趣，萬分感謝！

ID:687694 · 發表于 2020-8-7 00:00

lisx 發表于 2020-8-5 17:03
請問顯示屏型號是多少？有規格書嗎？詳細的物料清單能分享一下嗎？，自己也想做一個來學習，我現在是做硬件 ...

顯示屏，中景園的0.91oled，128*32.物料清單在sch里面可以直接導出

ID:669677 · 發表于 2020-8-7 11:47

感謝樓主分享點贊！

ID:754921 · 發表于 2020-8-12 11:20

lovexulu 發表于 2020-8-7 00:00
顯示屏，中景園的0.91oled，128*32.物料清單在sch里面可以直接導出

SCH的文件我打不開，是用哪個軟件？kicad里面所有文件我都打不開，我用的是PADS

ID:601214 · 發表于 2020-8-19 22:25

請教，自動收臺頻率不準，聲音不清楚。有什么辦法能夠手動微調？

ID:88256 · 發表于 2020-8-19 23:27

找個合適的運動手腕外殼改裝進去

ID:233015 · 發表于 2020-8-21 11:20

樓主你好在嗎？請教一下，我按照你的資料自己畫的板多次檢查沒有發現問題，顯示都是正常的，就是沒有電臺聲音？請問會是那些方面導致的呢？

ID:233015 · 發表于 2020-8-21 11:30

樓主，你好，我按照你的資料仿制了一個，只是自己畫的板，顯示都是正常的，就是插入耳機沒有聲音，多次檢查也沒有發現問題，晶振也是起振的（頻率32.768KHz），還有你的電路圖中的R3電阻我沒有安裝，不然插入耳機屏幕就顯示不正常了。插入耳機沒有聲音，也沒有電臺這是會哪些因素導致的呢？

ID:687694 · 發表于 2020-8-22 13:10

brave_ruan 發表于 2020-8-21 11:30
樓主，你好，我按照你的資料仿制了一個，只是自己畫的板，顯示都是正常的，就是插入耳機沒有聲音，多次檢 ...

有個預留電阻是為了檢測是否插入耳機，如果沒聲音，要檢查5807是否被啟動，檢查i2c通訊引腳對不對，如果顯示正常，嘗試控制芯片，看下功能是否正常，目前我在外地沒辦法幫到太多

ID:686858 · 發表于 2021-8-29 22:01

請問一下為什么我用stc12c5a60s2,要注析掉ADCINT后才能顯示，但就不顯示頻率只顯示< .MHZ>,不顯示頻率了void ztxs()//上電初始化
{
//adcint();
oledinit();
rdainit(); //RDA5807 初始化
freqset(9200); //頻率設置
volset(15);
seeset(8); //搜臺靈敏度設置 0~15 默認是 7 越低接受到的電臺越多
seektion(1); // 搜臺方向 1 向上搜索 0 向下搜索
delay_ms(300);
oledclr();
oledbmp(0,0,7,1,BMP2);
//if(nk==1)
{
oledchar(32,2,'<',16);
oledchar(64,2,'.',16);
oledstr(88,2,"MHz>",16);
}
oledstr(76,-1,"Bass",8);

ID:285416 · 發表于 2021-8-30 20:14

還是有點大應該可以再小一些，像間諜那種。007專用。

ID:687694 · 發表于 2021-8-31 11:21

winsinzhao 發表于 2021-8-29 22:01
請問一下為什么我用stc12c5a60s2,要注析掉ADCINT后才能顯示，但就不顯示頻率只顯示< .MHZ>,不顯示頻率了v ...

應該是mcu型號不同，adc初始化，還有i2c接口初始化不一樣，請參考官方的手冊。

ID:430492 · 發表于 2021-8-31 13:00

有創意，很牛B的說！體積好小。

ID:686858 · 發表于 2021-9-1 08:14

winsinzhao 發表于 2021-8-29 22:01
請問一下為什么我用stc12c5a60s2,要注析掉ADCINT后才能顯示，但就不顯示頻率只顯示< .MHZ>,不顯示頻率了v ...

請問一下按鍵部分程序用的是拔動開關，還是EC11編碼，開關，開關的接法，是KA接編碼開關的A腳，KB接編碼開關B腳，KC是不是接三腳中的中間腳，KXX是不是就接兩腳那邊的一個腳，另一個腳接地。程序是否上電就自動開，收音初始化是沒有問題的，    rdainit();  //RDA5807 初始化
      freqset(9200);  //頻率設置
      volset(15); freqset(9200)

ID:686858 · 發表于 2021-9-1 08:19

請問一下按鍵的接法，按鍵用的是編碼開關，還是MP3那種拔動開關，程序里的KA是不是就EC11三排腳那排的A腳，KB是不是就EC11三排腳那排的B腳，KC是不是就EC11三排腳那排的中間腳，KXX是不接另外一排兩排腳其中一腳，另外一腳接地，程序是不是上電就自動開機的，現在收音初始化是沒問題的， rdainit(); //RDA5807 初始化
freqset(9200); //頻率設置收音是有電臺聲音輸出的就顯示不正常。

ID:964308 · 發表于 2021-9-9 08:31

lisx 發表于 2020-8-5 17:03
請問顯示屏型號是多少？有規格書嗎？詳細的物料清單能分享一下嗎？，自己也想做一個來學習，我現在是做硬件 ...

看樣子是0.9x寸的OLED顯示屏

ID:804975 · 發表于 2021-10-5 21:23

我也想做一個。不知道程序要多少SRAM和空間才可以。256bytes的SRAM，8K空間可以做不？

ID:72088 · 發表于 2021-10-6 16:05

和我一樣，我小時候也喜歡收音機，夢想也是靈敏度高立體FM收音機，手工刻畫線路板也干過，那時候沒什么愛好發展，不像現在電子產品到處都是，孩子沉迷電腦游戲，手機，

ID:360457 · 發表于 2022-5-9 14:32

你這個MCU是16腳的 28腳的可以用嗎 STC15W408AS 28腳的可以用嗎

ID:360457 · 發表于 2022-5-9 16:46

下載的文件里面的原理圖不是這個版本

ID:399893 · 發表于 2023-9-6 10:31

程序里沒看到外部中斷初始化，能好用嗎？
