LM1875功放電路圖PCB工程文件分享

ID:808198 · 發表于 2020-7-26 17:36

以前自己做的一些LM1875功放電路圖，有2.0與2.1，帶三個電位器調控，我自己做成成品后，音質很不錯，由于現在成家上班沒有太多經歷玩這些，這里獻給大家。
2.1的由于板子射擊超過10CM，而且低音對我來說用處不大，故沒做板，只能拿個以前2.0成品圖給大家參考哈。

制作出來的實物圖如下：

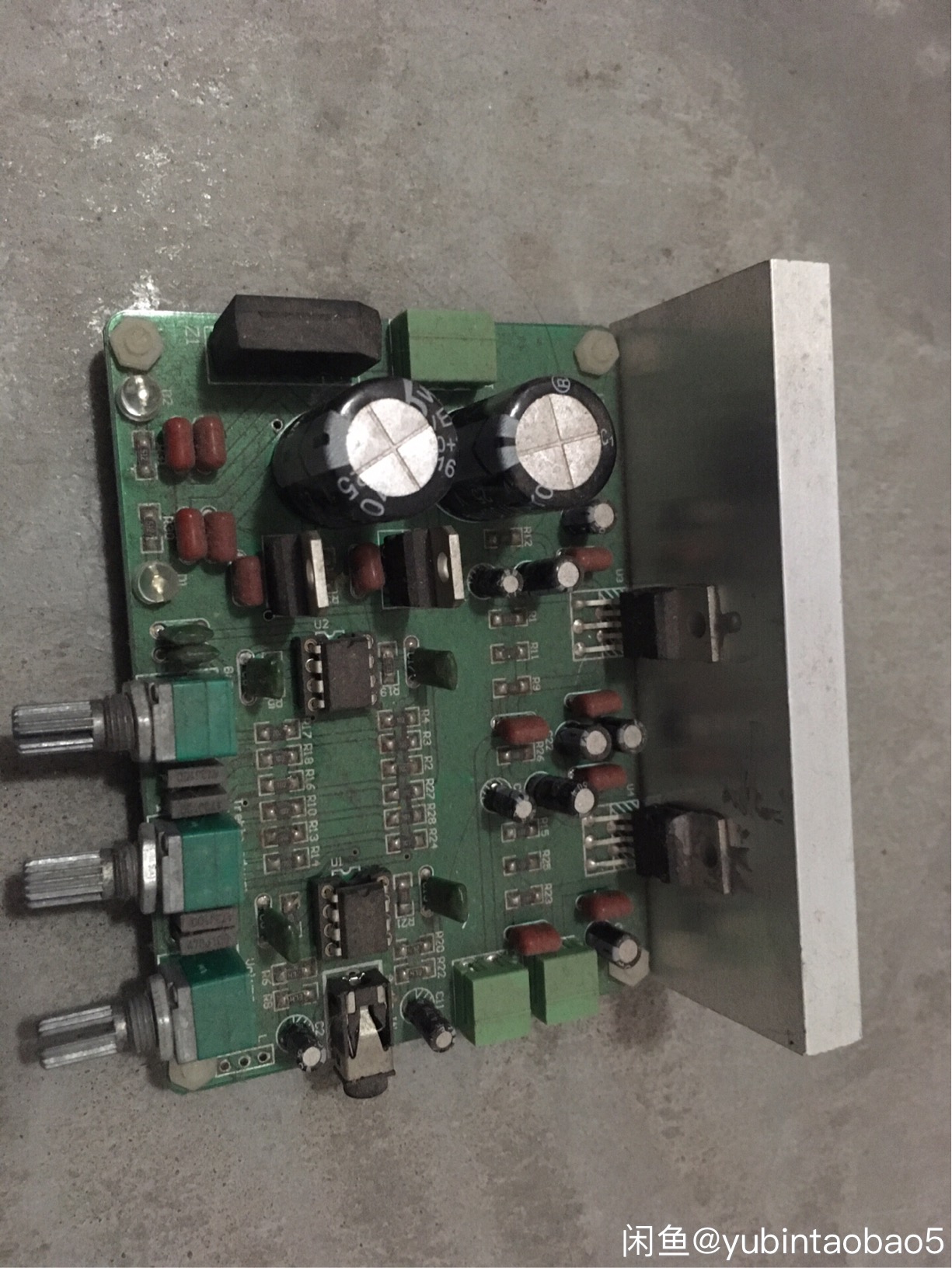

2.0成品圖

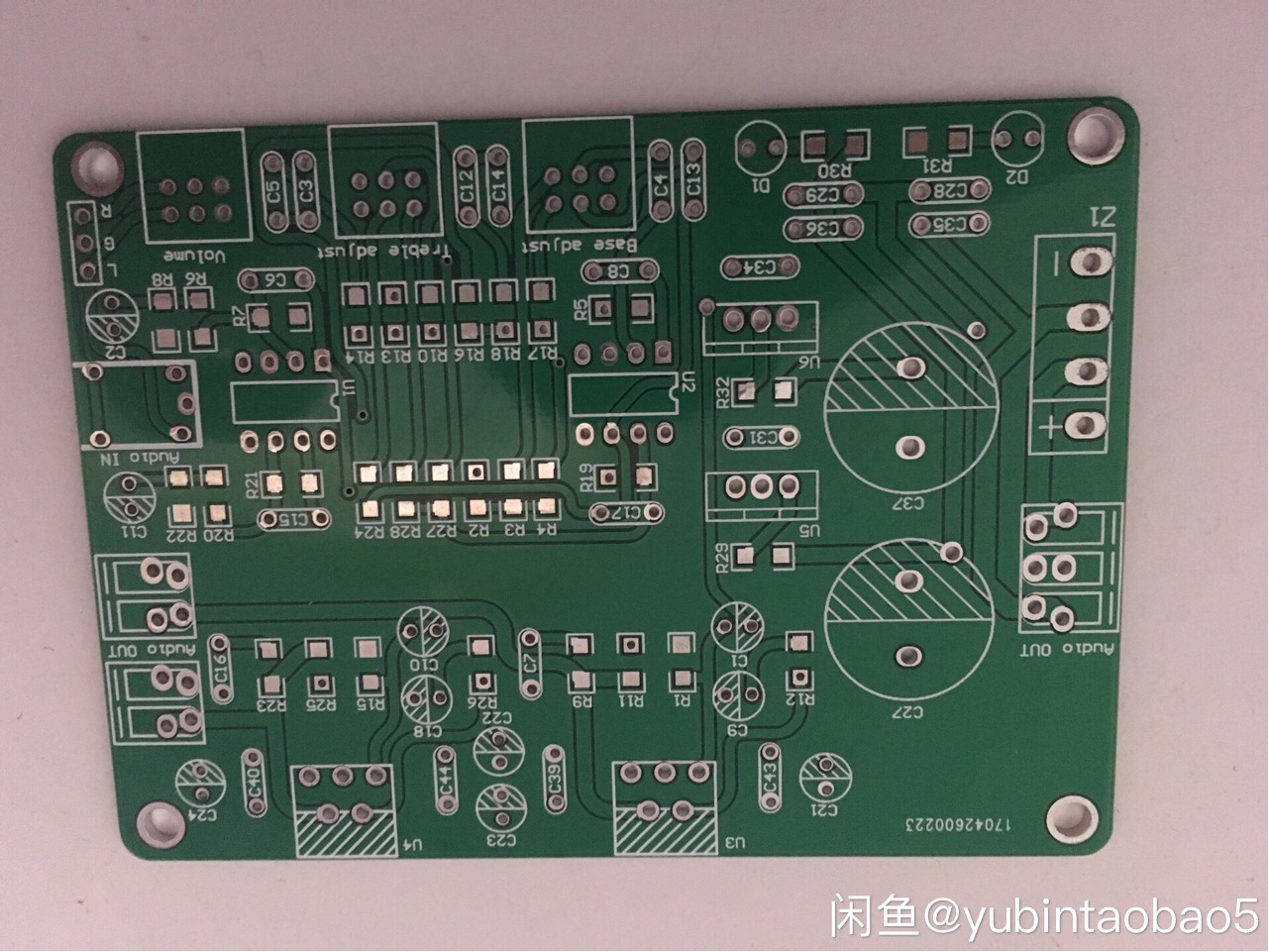

2.0空PCB板

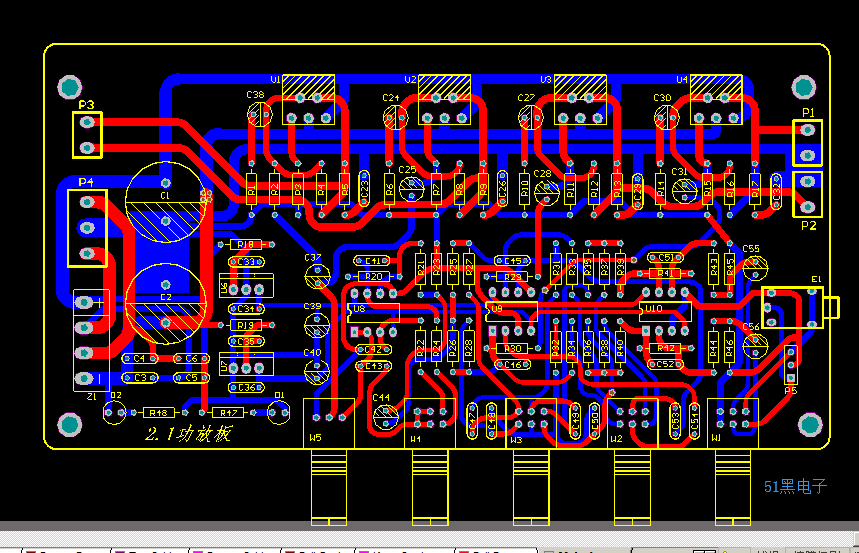

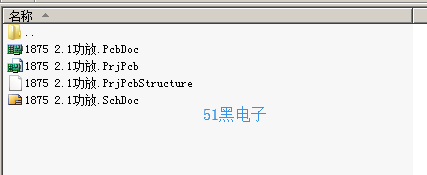

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)

ID:808150 · 發表于 2020-10-21 15:32

2.1板子的元器件，列表單可以分享出來嗎，想做你這款研究下

ID:634830 · 發表于 2020-10-24 13:00

2.1的板子齊全嗎

ID:820291 · 發表于 2020-11-5 16:30

音調部分排線有點繞啊。

ID:320951 · 發表于 2020-11-25 08:56

好東西，已經打板焊接了差ne5532到貨就行了，麻煩問下那些無極電容用什么種類的

ID:856084 · 發表于 2020-12-7 16:06

這個板子布線只能說功能性沒問題，在音頻信號處理方面很多細節沒有

ID:846237 · 發表于 2022-1-15 16:04

2.0的PCB沒有啊能不能上傳一下！還有2.1的貼片電阻的那個PCB沒排完 GND沒布線！

ID:846237 · 發表于 2022-1-25 20:40

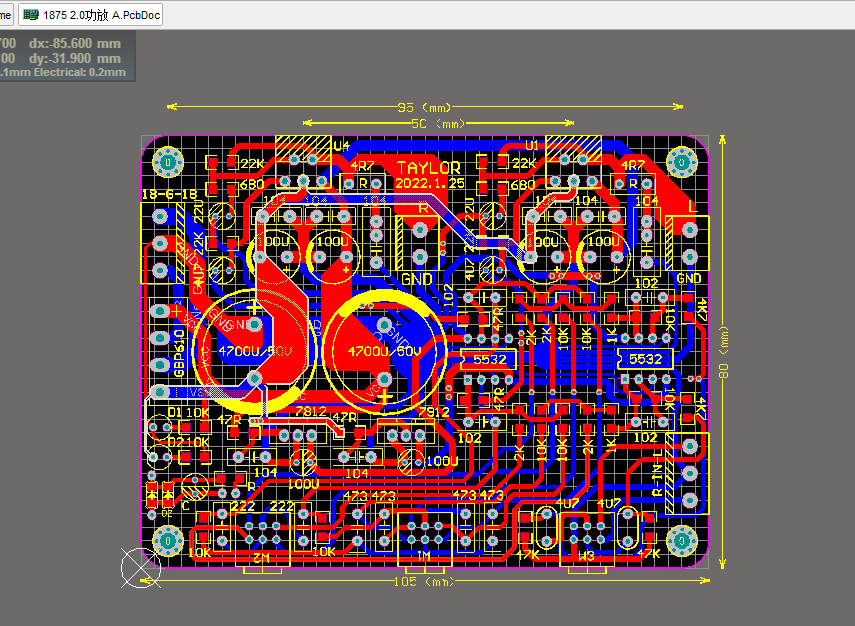

根據你的圖我自己排了一個，有大佬幫看看有需要改動的地方嗎？

ID:1075022 · 發表于 2023-5-2 21:52

謝謝，怎么馬克一下

ID:1071498 · 發表于 2023-5-10 09:45

taylor521 發表于 2022-1-25 20:40
根據你的圖我自己排了一個，有大佬幫看看有需要改動的地方嗎？

電源和地太繞了，搞模擬的，先把電源和地走好，再走信號線，我大概畫了下大電流的電源和地的走線，剩余的小信號電源和地，都從主濾波單獨引出，實際設計中你這種級別線路前級做整塊覆銅都沒任何問題，你這板面積完全可以用地把信號線都用地包起來，提高信噪比和分離度

ID:1109705 · 發表于 2024-1-19 18:30

看到這個2.1的電路設計非常棒，希望下載研究下

ID:1109705 · 發表于 2024-1-22 10:32

4個電位器，音調很棒呢，感謝分享了

ID:1109705 · 發表于 2024-1-22 12:26

原件列表裝配圖在PCB上就更好了
