>>特點：
・輸入電壓范圍VIN：2.7V-13V
・輸出電壓范圍VOUT：4.5V-13V
・可編程峰值電流：12A
・高轉換效率：
93%(VIN = 7.4V, VOUT=12V, IOUT =3A)
92%(VIN = 3.6V, VOUT=9V, IOUT =1A)
・輕載條件下兩種調制方式：脈頻調制（PFM）和強制脈寬調試（PWM）
・集成輸出關斷的柵極驅動
・低關斷功耗，關斷電流1uA
・可調節的開關頻率：200K-1.4M
・可編程軟啟動
・輸出過壓 (14V)、逐周期過流、熱關斷等保護
・DFN20L,4.5mm*3.5mm 無鉛超薄封裝
>>應用：
・藍牙音箱 ・ 便攜式音箱
・ 快充移動電源 ・ 電子煙
・ USB TYPE-C 電源傳輸 ・ 拉桿音箱
・ 平板電腦，筆記本電腦 ・POS機終端
>>概述：
HT7167是一款高功率、全集成升壓轉換器，帶有負載關斷功能的柵極驅動，集成16mΩ功率開關管和 23mΩ同步整流管，為便攜式系統提供高效的小尺寸解決方案。
HT7167具有2.7V至13V寬輸入電壓范圍，可為采用單節或兩節鋰電池的應用提供支持。該器件具備 12A開關電流能力，并且能夠提供13V的輸出電壓。
HT7167采用自適應恒定關斷時間峰值電流控制拓?fù)浣Y(jié)構來調節輸出電壓。在中等到重負載條件下， HT7167工作在PWM 模式。在輕負載條件下，該器件可通過MODE引腳選擇下列兩種工作模式之一。一種是可提高效率的PFM模式；另一種是可避免因開關頻率較低而引發應用問題的強制PWM模式。PWM模式下，HT7167的開關頻率可通過外部電阻調節，支持 200kHz至1.4MHz的范圍。
HT7167還支持可編程的軟啟動，以及可調節的開關峰值電流限制。另外，HT7167集成了輸出關斷功能的柵極驅動，在SD狀態，可完全斷開輸入電源。
此外，該器件還提供有14V輸出過壓保護、逐周期過流保護和熱關斷保護。
>>典型應用圖：
下載附件
2020-7-28 13:43 上傳
>>頂視圖：
下載附件
2020-7-28 13:44 上傳

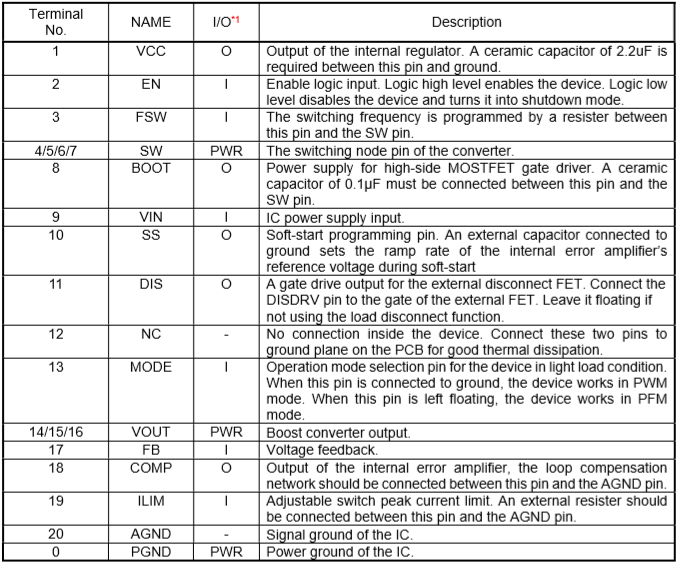

>>引腳定義：
下載附件
2020-7-28 13:44 上傳
|
|
