單片機八位一體數碼管和矩陣鍵盤制作的可調時鐘程序+Proteus仿真

[復制鏈接]
ID:235055 發表于 2020-7-31 11:54 | 顯示全部樓層 |閱讀模式
最近剛學了數碼管動態掃描和矩陣鍵盤，正好把這兩個內容合并在一起寫了這個可調時鐘

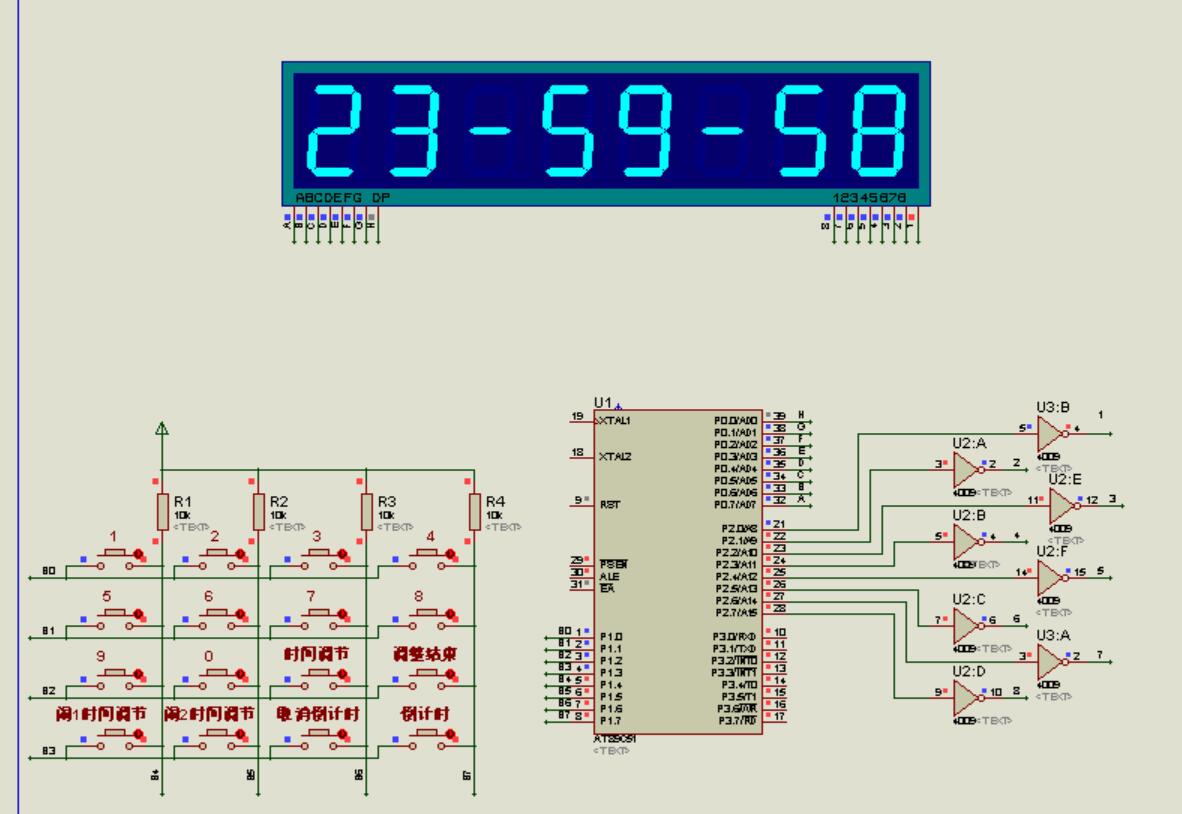

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

單片機源程序如下:
  1. #include<at89x51.h>
  2. #define uint unsigned int
  3. #define uchar unsigned char
  4. uint time_t;//毫秒統計值
  5. char hour_now,min_now,sec_now,// 實時時間
  6.           hour_a1,min_a1,sec_a1,
  7.           hour_a2,min_a2,sec_a2;//鬧鐘時間
  8. uchar key,key_num,time_cdk;//鍵盤掃描值，鍵盤鍵值
  9. uchar code led[10]={0xfc,0x60,0xda,0xf2,
  10. 0x66,0xb6,0xbe,0xe0,0xfe,0xf6};//數碼管顯示0-9
  11. sbit beep=P3^7;//定義P3.7口為蜂鳴器控制口
  12. /********************************************************************/
  13. //函數名：delay_1ms(uint x)
  14. //功能：利用定時器0精確定時1ms； 自加 time_t的值為后面時間調整函數服務
  15. //調用函數：
  16. //輸入?yún)?shù)：x,1ms計數
  17. //輸出參數：
  18. //說明：延時的時間為1ms乘以x
  19. /********************************************************************/
  20. void delay_1ms(uint x)
  21. {
  22.         TMOD=0X01;//開定時器0，工作方式為1
  23.         TR0=1;//啟動定時器0；
  24.         while(x--)
  25.         {
  26.                 TH0=0Xfc;//定時1ms初值的高8位裝入TH0
  27.                 TL0=0X18;//定時1ms初值的低8位裝入TL0
  28.                 while(!TF0);//等待，直到TF0為1
  29.                 TF0=0;
  30.                 time_t++;//毫秒統計值自加1
  31.         }
  32.         TR0=0;//停止定時器0；
  33. }
  34. /**********************************************************/
  35. //函數名：display_num(uchar num,dis_w)
  36. //功能：2位數碼管顯示
  37. //調用函數：delay_1ms(uint x)
  38. //輸入?yún)?shù)：num,dis_w
  39. //輸出參數：
  40. //說明：P0口做數碼管段選，P2口做位選
  41. //通過dis_w的值確定num值在數碼管上顯示的位置
  42. /**********************************************************/
  43. void display_num(uchar num,dis_w)
  44. {
  45.         uchar j;
  46.         for(j=0;j<2;j++)
  47.         {
  48.                 P0=0xff;//段選口置高，消影
  49.                 P2=~dis_w;//裝入位選值
  50.                 if(j>0)
  51.                         P0=~led[num/10];//顯示num個位
  52.                 else
  53.                         P0=~led[num%10];//顯示num十位
  54.                 dis_w=dis_w<<1;
  55.                 delay_1ms(5);//延時5ms
  56.         }
  57. }
  58. /**********************************************************/
  59. //函數名：display_char()
  60. //功能：顯示時間分隔符“-”
  61. //調用函數：delay_1ms(uint x)
  62. //輸入?yún)?shù)：
  63. //輸出參數：
  64. //說明：
  65. /**********************************************************/
  66. void display_char()
  67. {
  68.         P0=0xff;//段選口置高，消影
  69.         P2=~0x24;
  70.         P0=~0x02;//顯示字符“-”
  71.         delay_1ms(5);//延時5ms
  72. }
  73. /**********************************************************/
  74. //函數名：display(uchar sec,min,hour)
  75. //功能：8位數碼管顯示
  76. //調用函數：display_num(uchar num,dis_w)，display_char()
  77. //輸入?yún)?shù)：sec,min,hour
  78. //輸出參數：
  79. //說明：數碼管顯示完整的時間
  80. /**********************************************************/
  81. void display(uchar sec,min,hour)
  82. {
  83.                 display_num(sec,0x01);//顯示秒
  84.                 display_num(min,0x08);//顯示分
  85.                 display_num(hour,0x40);//顯示小時
  86.                 display_char();//顯示分隔符“-”
  87. }
  88. /**********************************************************/
  89. //函數名：time_take()
  90. //功能：時間調整
  91. //調用函數：
  92. //輸入?yún)?shù)：
  93. //輸出參數：
  94. //說明：通過time_t的值調整個時間單位，24小時制，定時報警
  95. /**********************************************************/

  97. void time_take()
  98. {
  99.         if(((hour_now==hour_a1&min_now==min_a1)|(hour_now==hour_a2&min_now==min_a2))&
  100.         ((sec_now<6&time_cdk==0)|(sec_now>55&time_cdk==1)))//判斷是否到定時值
  101.                 beep=0;//到定時值，啟動蜂鳴器
  102.         else
  103.                 beep=1;//未到定時值，關蜂鳴器
  104.         if(time_t>=1000)//當總延時數為1s時
  105.         {
  106.                 time_t=0;//time_t清零
  107.                 if(time_cdk==0)
  108.                 {
  109.                         sec_now++;//秒加1
  110.                         if(sec_now>=60)//當秒值等于60時
  111.                         {
  112.                                 sec_now=0;//秒值清零
  113.                                 min_now++;//分加1
  114.                                 if(min_now>=60)//當分等于60時
  115.                                 {
  116.                                         min_now=0;//分清零
  117.                                         hour_now++;//小時加1
  118.                                         if(hour_now>=24)//當小時等于24時
  119.                                         hour_now=0;//小時清零
  120.                                 }
  121.                         }
  122.                 }
  123.                 else
  124.                         sec_now--;//秒加1
  125.                         if(sec_now<0)//當秒值等于60時
  126.                         {
  127.                                 sec_now=59;//秒值清零
  128.                                 min_now--;//分加1
  129.                                 if(min_now<0)//當分等于60時
  130.                                 {
  131.                                         min_now=59;//分清零
  132.                                         hour_now--;//小時加1
  133.                                         if(hour_now<0)//當小時等于24時
  134.                                         hour_now=23;//小時清零
  135.                                 }
  136.                         }
  137.         }
  138. }
  139. /**********************************************************/
  140. //函數名：keyscan()
  141. //功能：得出4x4鍵盤的行列掃描值
  142. //調用函數：delay_1ms(uint x)
  143. //輸入?yún)?shù)：
  144. //輸出參數：
  145. //說明：通過P1口的掃描得出掃描值key，無鍵按下key為0
  146. /**********************************************************/
  147. uchar keyscan()
  148. {
  149.          uchar code_h;//行編碼
  150.         uchar code_l;//列編碼
  151.         P1=0XF0;
  152.         if((P1&0xF0)!=0XF0)
  153.         {
  154.                 delay_1ms(5);//調用定時函數
  155.                 if((P1&0xF0)!=0XF0)
  156.                 {
  157.
  158.                         code_h=0xfe;
  159.                         while((code_h&0x10)!=0x00)
  160.              {
  161.                                 P1=code_h;
  162.                                 if((P1&0xF0)!=0XF0)
  163.                                 {
  164.                                         code_l=(P1&0xF0|0x0F);
  165.                                         return((~code_h)+(~code_l));
  166.                                 }
  167.                                 else
  168.                                         code_h=(code_h<<1)|0x01;
  169.                         }
  170.                 }
  171.         }
  172.         return(0);//無鍵按下返回0
  173. }
  174. /**********************************************************/
  175. //函數名：keynum()
  176. //功能：得出4x4按鍵的鍵值
  177. //調用函數：keyscan()
  178. //輸入?yún)?shù)：
  179. //輸出參數：
  180. //說明：通過key的值確定安鍵鍵值
  181. /**********************************************************/
  182. void keynum()
  183. {
  184.    uchar i,j;
  185.    uchar code tab[4][4]={{1,2,3,4},{5,6,7,8},{9,0,11,12},{13,14,15,16}};
  186.    //4x4鍵盤各鍵值標注
  187.    key=0;
  188.           key=keyscan();//引入key值
  189.           if((key&0x01)!=0) i=0;
  190.           if((key&0x02)!=0) i=1;
  191.           if((key&0x04)!=0) i=2;
  192.           if((key&0x08)!=0) i=3;
  193.           if((key&0x10)!=0) j=0;
  194.           if((key&0x20)!=0) j=1;
  195.           if((key&0x40)!=0) j=2;
  196.           if((key&0x80)!=0) j=3;
  197.           if(key!=0) key_num=tab[i][j];//通過比較得出4x4鍵盤的鍵值
  198. }
  199. /**********************************************************/
  200. //函數名：keyplay(uchar sec,min,hour,tkey)
  201. //功能：時間調整，包括定時時間
  202. //調用函數：display(uchar sec,min,hour);keynum()
  203. //輸入?yún)?shù)：
  204. //輸出參數：
  205. //說明：tkey的值確定調整的時間類型，帶除錯功能
  206. /**********************************************************/
  207. void keyplay(uchar sec,min,hour,tkey)
  208. {
  209.                 uchar data timenum[]={0,0,0,0,0,0};//建立時間各單位數組
  210.                 uchar i=0,take_key;
  211.                 keynum();//調用鍵值程序
  212.                 if(key_num==16)//按鍵值為16時
  213.                 {
  214.                         time_cdk=1;//倒計時開關置1
  215.                 }
  216.                 if(key_num==15)//按鍵值為15時
  217.                 {
  218.                         time_cdk=0;//倒計時開關置0
  219.                 }
  220.                 if(key_num==tkey)//判斷調整鍵有無按下
  221.                 {
  222.                         take_key=1;//循環開關值設1
  223.                         timenum[0]=hour/10;
  224.                         timenum[1]=hour%10;
  225.                         timenum[2]=min/10;
  226.                         timenum[3]=min%10;//將原時間引入修改模式
  227.                         while(take_key)//判斷是否在設定模式中
  228.                         {
  229.                                 keynum();
  230.                                 while(key!=0)//鍵盤松手檢測
  231.                                 keynum();
  232.                                 if(key_num<11)//判斷鍵值是否為0-9數字鍵
  233.                                         {
  234.                                                 i++;
  235.                                                 timenum[i-1]=key_num;//鍵值賦值于數組
  236.                                                 key_num=17;//鍵值清空
  237.                                         }
  238.                                 if(key_num==12)//判斷有無按下確定鍵
  239.                                         take_key=0;//開關值置0，跳出循環
  240.                                 if(i==6)
  241.                                         take_key=0;//6位數調整結束，自動跳出循環
  242.                                 hour=timenum[0]*10+timenum[1];
  243.                                 min=timenum[2]*10+timenum[3];
  244.                                 sec=timenum[4]*10+timenum[5];//調整值賦值于調整時間
  245.                                 display(sec,min,hour);
  246.                         }
  247.                         if(sec>59)
  248.                                 sec=0;
  249.                         if(min>59)
  250.                                 min=0;
  251.                         if(hour>23)
  252.                                 hour=0;//時間溢出排錯
  253.                         if(tkey==11)//調整鍵11為實時時間調整
  254.                         {
  255.                                 sec_now=sec;
  256.                                 min_now=min;
  257.                                 hour_now=hour;
  258.                         }
  259.                         if(tkey==13)//調整鍵13為定時值a1調整
  260.                         {
  261.                                 sec_a1=sec;
  262.                                 min_a1=min;
  263.                                 hour_a1=hour;
  264.                         }
  265.                         if(tkey==14)//調整鍵14為定時值a2調整
  266.                         {
  267.                                 sec_a2=sec;
  268.                                 min_a2=min;
  269.                                 hour_a2=hour;
  270.                         }
  271.                 }
  272. }
  273. /**********************************************************/
  274. /**********************************************************/
  275. void main()
  276. {
  277.         sec_now=57;
  278.         min_now=59;
  279.         hour_now=23;
  280.         sec_a1=0;
  281.         min_a1=0;
  282.         hour_a1=0;
  283.         sec_a2=1;
  284.         min_a2=1;
  285.         hour_a2=1;        //各時間初始化
  286.         time_cdk=0;
  287.         while(1)
  288.         {
  289.                 display(sec_now,min_now,hour_now);//顯示實時時間
  290.                 time_take();//調用時間調整程序
  291.                 keyplay(sec_now,min_now,hour_now,11);//調整的時間為實時時間
  292.                 keyplay(sec_a1,min_a1,hour_a1,13);//調整的時間為定時值a1
  293.                    keyplay(sec_a2,min_a2,hour_a2,14);//調整的時間為定時值a2
  294.         }
  295. }
復制代碼
全部資料51hei下載地址：
八位一體時鐘加矩陣鍵盤.zip (58.54 KB, 下載次數: 38)
