拆解篇

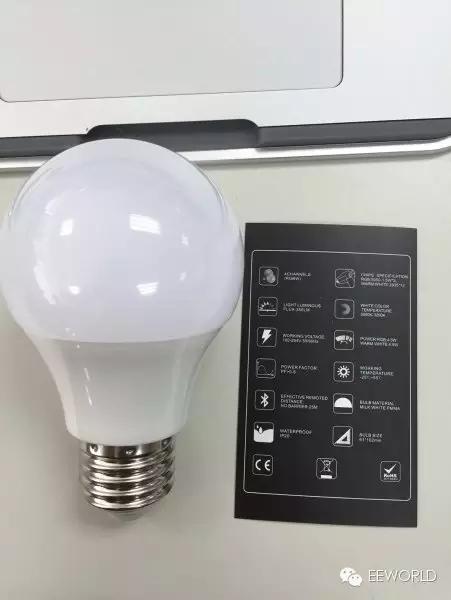

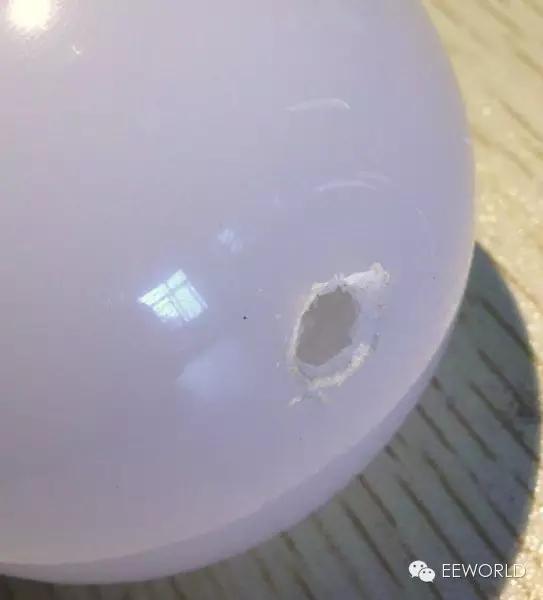

玻璃罩不是玻璃，而是類似于導光塑料，敲了多次都沒敲碎，這個燈泡從手上掉到地上也不會碎。這么厚的塑料透光性還這么好，估計是添加了熒光之類的成分吧。

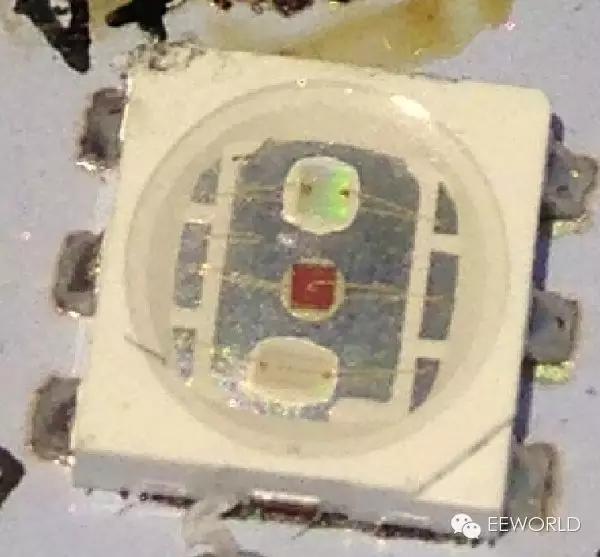

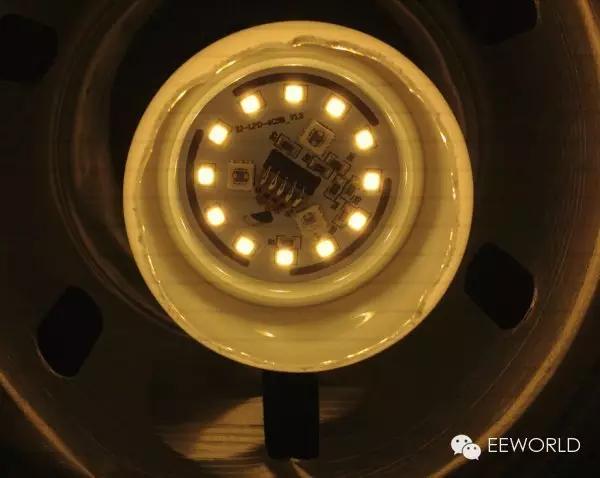

這是剪掉燈罩以后看到的鋁基板上的LED貼片燈。其中三個RGB三色LED并聯，同種顏色用一個驅動器驅動，具體可見最后附件原理圖，外圍一圈是4個一組的3并聯暖白LED燈。第一個效果-暖白

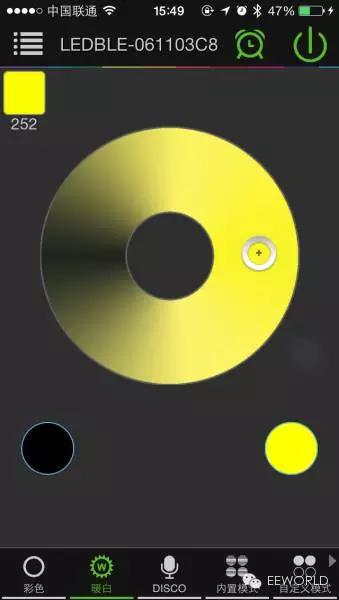

暖白亮度調到252，總共是255個等級，從0~255通過PWM調節占空比進而調節亮度。

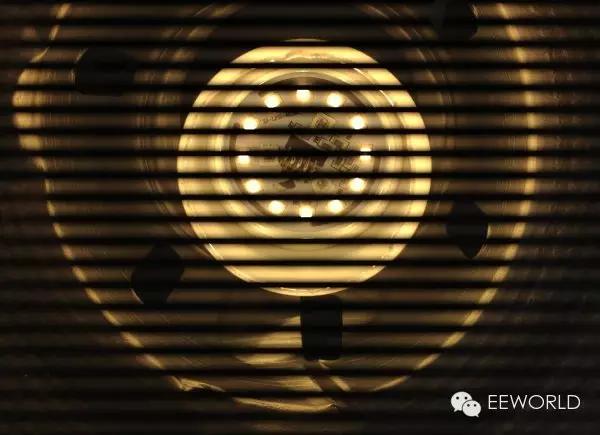

以上是252的亮度，看仔細了由于在攝像頭下，可以看到一條條暗光，其實這就是一個周期內不亮燈的時間。如果把亮度調低你猜會怎么樣？

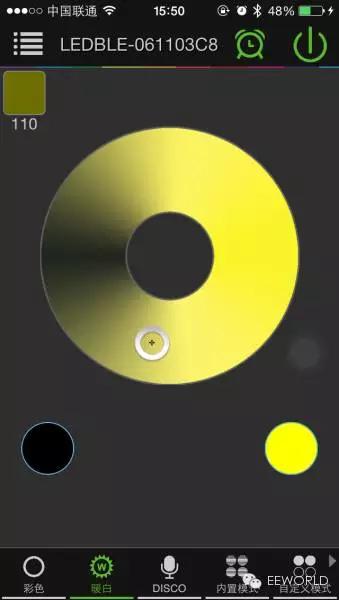

這次把亮度調到110，你再看看那個暗光條所占的比例。

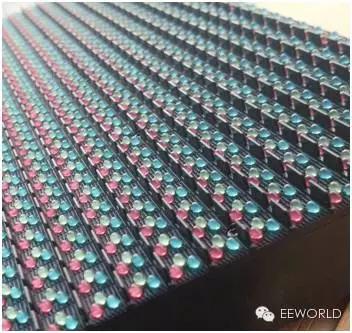

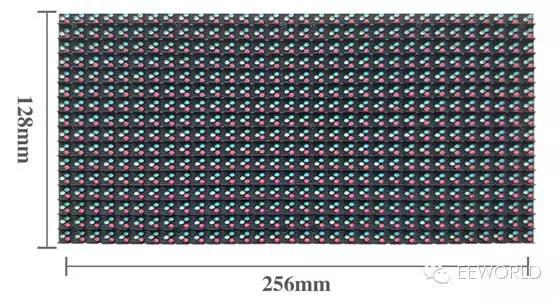

是不是比剛剛252亮度寬了不少，沒錯，就是因為PWM占空比調節導致的不亮燈時間在一個周期內變長，由于頻率比較高，所以人眼看不出，但是攝像機不同。頻率接近1/2ms=500Hz，具體可以看之后示波器數據。 第二個效果-彩色眾所周知RGB三種顏色就可以組合成全彩，外面室外掛的全彩顯示屏其實都是由一個個三色LED燈構成。
同樣這個燈泡也是一個道理，通過三色LED不同的亮度組合成千上萬種不同的顏色。

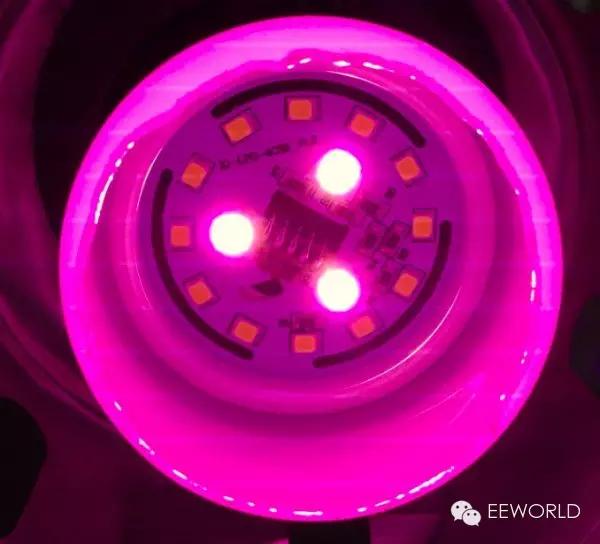

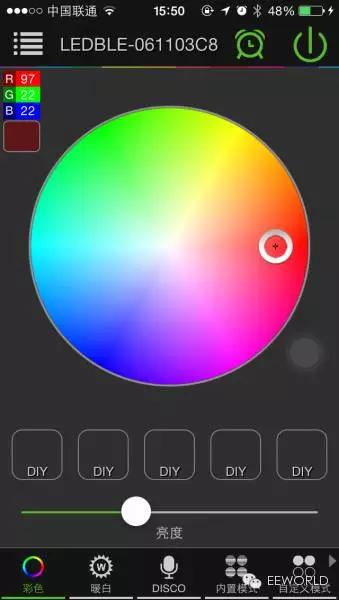

紅紫 RGB=97:22:22下面亮度調的低一點再來看看
可以看出，只有藍色的LED亮了
同樣根據左邊的RGB三色，右邊實物只有紅色和藍色LED亮4個等級（一共255等級，跟亮度有關）
只有紅色
下面把G點引出來結合示波器觀看 G點255級
G點126級大概一半亮度，查看示波器占空比大概50%
G點0級，占空比100%，為什么100%而不是0等下看下原理圖就知道了至此應該大家都知道了這個燈泡的調色原理，其實也沒什么特別就是算法做的特別好。至于其中還有一個DISCO模式，應該就是跟LED三色音頻指示器一個原理吧。這個模式挺好，我想買12只裝著家里客廳吊頂一圈，那么問題來了，如果12個Magic Blue同時開啟DISCO模式，是不是需要12個iphone了。雖然軟件有建分組功能，不過貌似沒有解決這個問題。群組控制只提供了開和關，不知道官方有沒有解決方案。
附件：
博通BK3431芯片

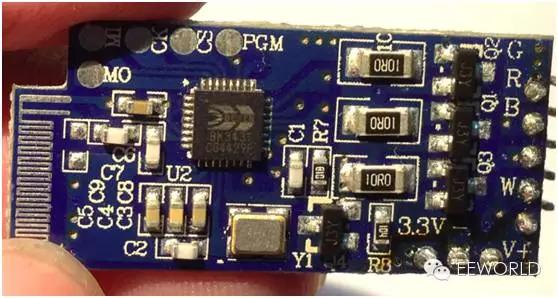

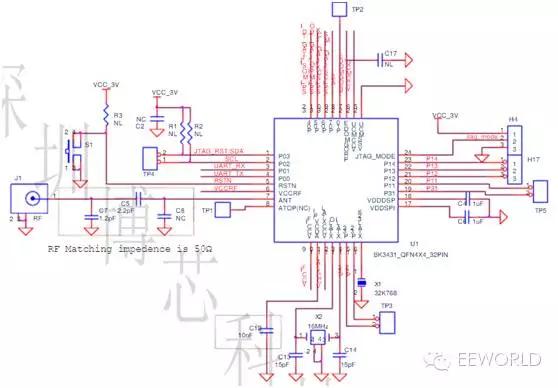

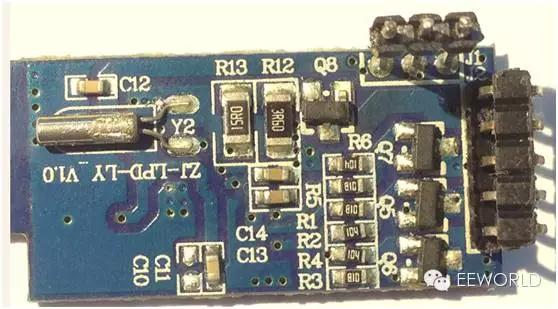

芯片采用的是博通的BK3431，是一款集成藍牙的MCU。上圖是網路上找的最小系統圖，下面主要講解一下LED驅動部分原理。

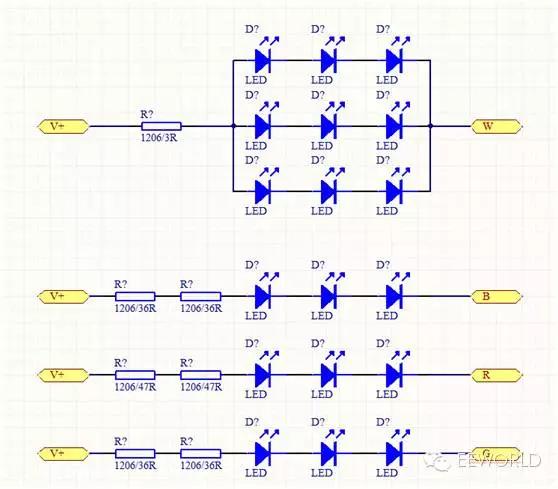

這個是鋁基板上的電路圖，暖白是三組并聯。其他三組分別是藍、紅、綠。電源板過來是V+ =+15v，VCC=3.3V由HT7533-1穩壓而來

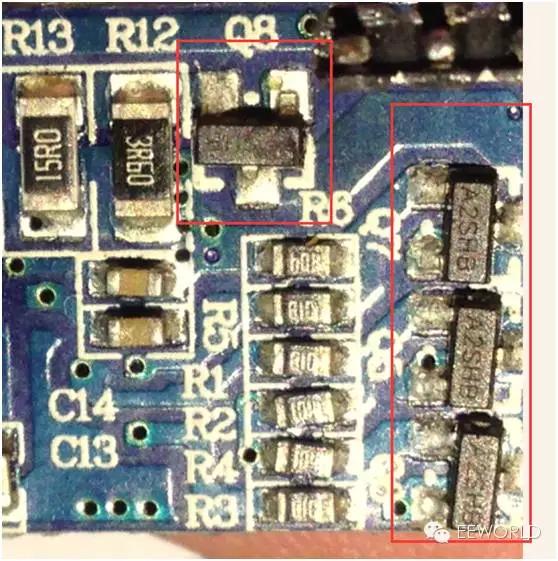

這是我畫的其中綠色那一路的驅動電路，采用A25HB（KI2302DS）N溝道場效應管驅動。當P3.4管腳置高電平（3.3）時，MOS管導通，綠色一路LED點亮。通過PWM控制周期內導通時間達到調節綠色亮度的功能。值得注意的是圖中的J3Y 三極管，此三極管是做一個限流保護作用，三極管基極電壓根據的是反饋電阻R1的通過電流，假如三極管導通Vbe=0.7，那么通過R1的電流為70mA,也就是說當電流大于70mA時，三極管將被導通進而把MOS管柵極電壓拉低從而起到限流保護作用。
同理，暖白的反饋電阻則采用R2和R3并聯取得大約2.9歐姆，根據計算得到整支路限流241mA左右，也就是說全部12只暖白LED，每只平均限流電阻是20mA,超過這個值也會起到保護作用。
看了原理圖再來回頭看看剛剛示波器測的G點為什么是全部亮電壓是1.8v，因為MOS管導通，該點其實是Vds。反過來綠色LED全部滅的時候電壓8.14v，雖然此時MOS管未導通，但是漏極還是接著電哦。
總結： 此燈泡，小而精悍。光從這個APP的功能都已經讓人愛不釋手，集成多重模式可調，是一款非常不錯的科技新穎小燈泡。當然也有不足，尤其是板子上的松香也不清洗一下，讓人不堪入目，可能跟這個是試樣有關系吧。還有就是采用藍牙的方式感覺局限很大，多個組合控制問題？距離問題都有待解決，說是有30米距離，但是我親測走廊不足10米。最后感謝eeworld提供的實物換來我拆機學習機會，也跟大家一起分享，如有錯誤請不吝賜教，謝謝~
|
