自適應搖晃速度搖搖棒制作（32顆燈）硬件精簡設計

ID:51308 · 發表于 2013-6-27 03:10

我跟一同學花了很長一段時間去研究這個搖搖棒，之前的一個版本是16個燈的，效果很糟糕，經過很多次的嘗試，終于出來這種能自適應搖晃速度的搖搖棒，而且采用的是滾珠開關，并沒有用水銀開關，大家都知道水銀是有毒的，如果給小孩子玩不小心摔破了就不好了。當時考慮了很久我建議用水銀開關，因?yàn)槿绻盟y開關的話效果會好很多，我同學就堅持要安全一點的滾珠開關。雖然是可以用程序來搞定滾珠開關所帶來的接觸不良的問題。但這樣一來也使得程序要麻煩一點。后來經過很多次測試，本來做了最壞的打算的。我們的PCB版都打好了，但程序根本就沒調好，只是我們的一個想法而已。用STC11F04的8個IO來驅動32顆燈，確實挺有意思的。這樣一來PCB版就很好布線了，才8條線而已。但是我們都知道，往往硬件上的帶來的方便將會帶來程序上的復雜。果然我們陷入了困境。每天就那樣郁悶的試了一次又一次，真的用了很多種方法，雖然不難，但對于我們這些玩單片機不是很熟悉的人來說是挺痛苦的，但我們沒曾放棄過，經過差不多一個月的程序調試終于有效果了。那一刻的心情到現在還記得�；蛟S玩單片機的樂趣就在這里吧！當你體會到成功的喜悅之后，你會忘記在做的過程中所帶來失望和傷心！

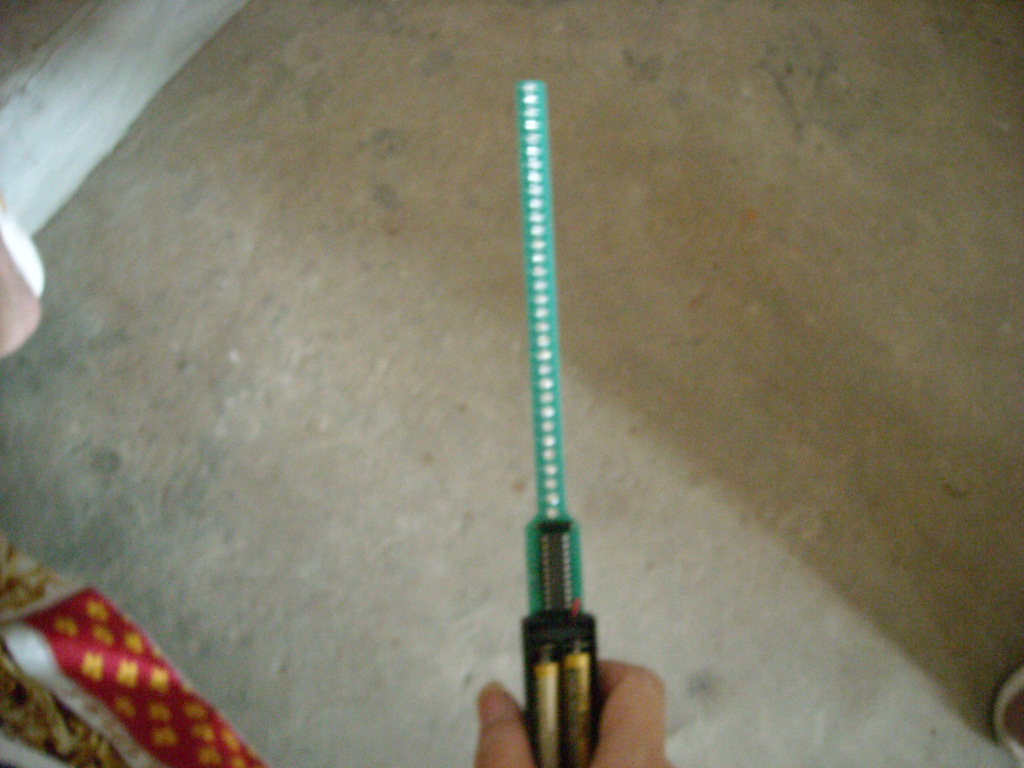

下面是制作資料和程序及效果圖！最后祝大家學習進步!

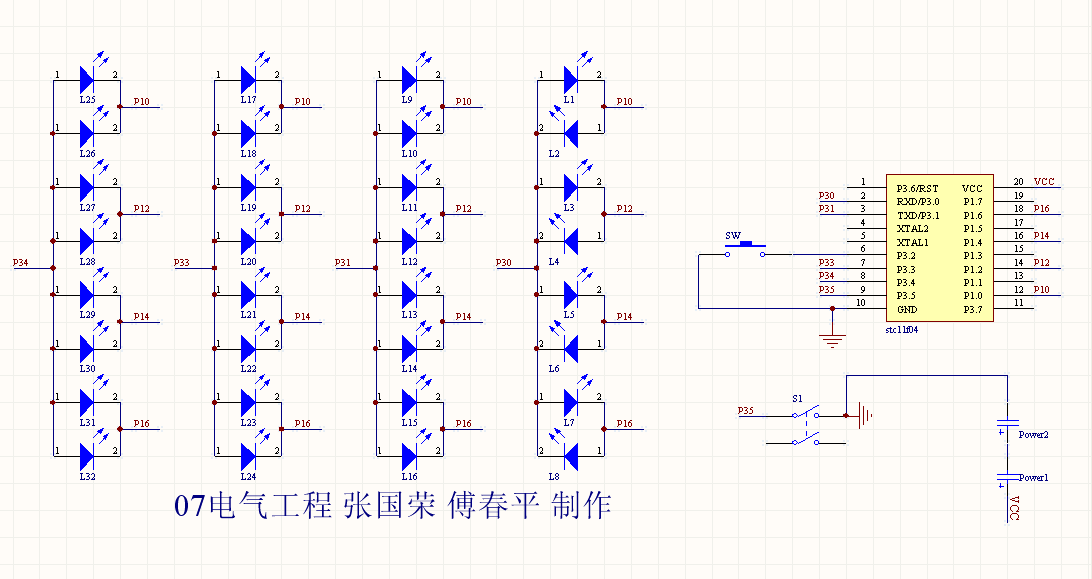

程序與原理圖

程序下載：

搖燈程序.rar (96.27 KB, 下載次數: 361)

ID:407503 · 發表于 2018-10-10 13:44

我想要32的，還想知道滾珠是怎么做的

ID:151823 · 發表于 2016-12-3 10:08

有點意思，學習下

ID:143000 · 發表于 2016-10-17 22:43

CLK_DIV=0是什么意思求解答

ID:143000 · 發表于 2016-10-16 23:21

你好，我在網上也是買了這個pcb，其中給的源程序好多不明白，你可以幫我解答一下嗎

ID:142331 · 發表于 2016-10-11 16:05

好好學習，天天向上

ID:99130 · 發表于 2016-6-22 11:17

gtgyiwu 發表于 2014-3-22 20:55
**** 作者被禁止或刪除內容自動屏蔽 ****

哪里錯了

ID:99130 · 發表于 2016-6-20 19:26

速度上不影響的話，STC11F04可以用12C2052AD代替

ID:99130 · 發表于 2016-6-20 19:21

gaoxiong 發表于 2014-4-5 18:29
怎么沒有原理圖呀

帖子里有啊還可以看程序推出來

ID:127326 · 發表于 2016-6-20 00:15

謝謝樓主的分享

ID:71294 · 發表于 2015-2-19 13:01

不錯，分組顯示很好，，
自適應速率值得學習，

ID:73617 · 發表于 2015-2-13 18:39

看著不錯的感覺

ID:73617 · 發表于 2015-2-13 18:38

看著不錯的感覺

ID:52658 · 發表于 2015-2-12 23:08

留用�。�！

ID:70979 · 發表于 2015-1-12 20:54

留用！��！

ID:62456 · 發表于 2015-1-10 19:49

我怎么下載不了啊請問

ID:71861 · 發表于 2015-1-8 16:31

看著不錯的感覺

ID:70330 · 發表于 2015-1-6 18:55

請問：16顆LED效果很差嗎？我沒做過，特請教，謝謝

ID:70330 · 發表于 2015-1-6 18:54

樓主太強大了

ID:66016 · 發表于 2014-9-15 19:43

謝謝樓主分享�。�！

ID:56814 · 發表于 2014-9-15 16:01

有PCB圖就好了

ID:51348 · 發表于 2014-9-14 02:07

很好學習 謝謝

ID:47760 · 發表于 2014-9-13 08:28

謝謝分享�。。�

ID:64606 · 發表于 2014-8-5 18:09

zanzanzan。。

ID:64606 · 發表于 2014-8-5 18:03

贊贊贊。。。

ID:64351 · 發表于 2014-7-25 00:02

謝謝，不過怎么沒原理圖

ID:63906 · 發表于 2014-7-20 16:28

學習學習，嘿嘿

ID:63906 · 發表于 2014-7-20 16:27

學習學習，嘿嘿

ID:60875 · 發表于 2014-4-19 16:59

好好學習，天天向上

ID:60820 · 發表于 2014-4-18 09:07

不錯，很好，值得學習。

ID:60432 · 發表于 2014-4-7 18:27

靠靠靠

ID:60372 · 發表于 2014-4-5 18:29

怎么沒有原理圖呀

ID:59983 · 發表于 2014-4-4 16:41

學習中

ID:60288 · 發表于 2014-4-2 21:40

gfdgdfgdfgdfgdfgdfgdfg

ID:33656 · 發表于 2014-3-22 20:55

電路圖好像有錯吧

ID:58972 · 發表于 2014-3-22 15:47

謝謝分享�。�！

ID:55928 · 發表于 2013-10-14 17:41

{:soso_e113:}{:soso_e113:}

ID:52286 · 發表于 2013-10-13 23:13

不錯過來看看

ID:55611 · 發表于 2013-10-12 09:08

好好學習，天天向上

ID:55816 · 發表于 2013-10-11 11:40

不錯，單片機新手的我想試一下

ID:55744 · 發表于 2013-10-9 12:33

好看真是羨慕啊。
