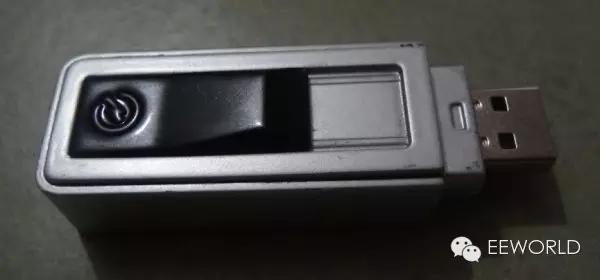

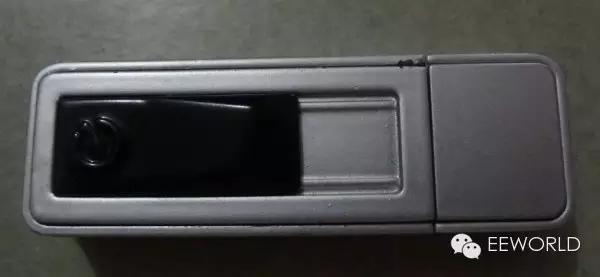

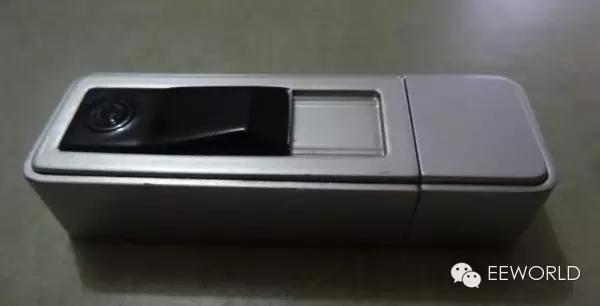

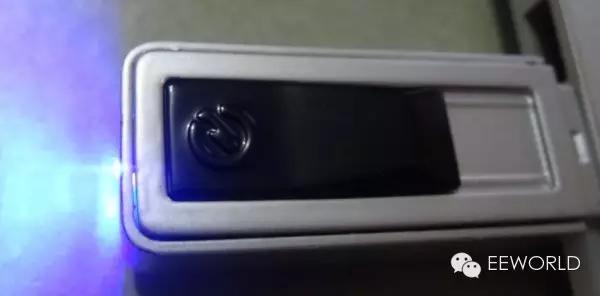

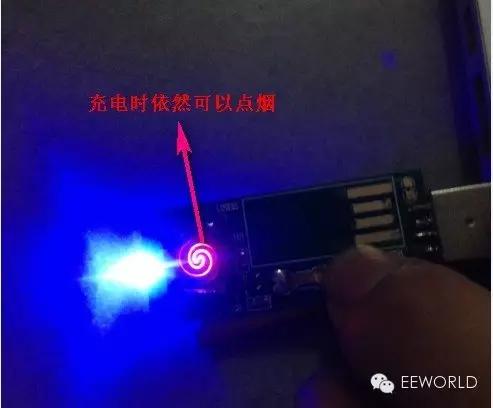

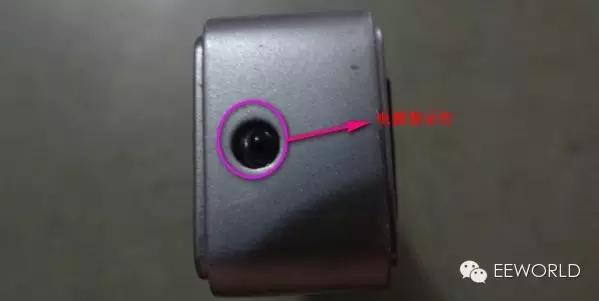

*背景：本人煙民，前段時間去吃飯的時候，別的老板丟給我一個usb的點煙器（當時我還以為是U盤，比U盤重一些）。結果用了一段時間里面的電熱絲的接觸點（焊錫點的地方開了），我就拿電烙鐵將其焊好，依然在用。看到這個帖子后，我想來想去，沒有什么太有特色的東西給大家分享。還有有個usb點煙器，拿出來獻獻丑。*聲明：這個USB點煙器，其實原理很簡單。希望大牛勿噴，給個鼓勵哈。 我個人的萬用表真的壞了，就扔了，其實有萬用表的話，根絕這個小板子逆推原理大約5~10分鐘搞定；但是我在沒有萬用表的情況下，只能看著板子逆推原理（因為板子上，都是用鋪通代替了走線。）*分享名稱：環保USB型電子點煙器*產品說明：環保電子點煙器是由電池供電，電池可以充電，放電幾百次，（在電池沒完全放完電之前，即用即充會延長電池的使用壽命）。本產品 usb 接口僅用于充電。本產品 usb 接口可連接在電腦，手機充電器等任何輸出電壓力 DC5V+0.5V，輸出電流 3000MA 以下的充電上充電。初次使用或長時間未使用，請先連接充電器，然后斷開并重新連接充電器進行充電。充足電后請立即斷開電源，（一般完全充電時間為3小時） 請勿長時間將完全充電的電池連接在電源上，過充會縮短電池的使用壽命。主要特點：1、usb方式充電或可通過類似充電數據的充電器充電，循環使用�？沙潆姺烹妿装傩r。相對壽命還是很長的哦！2、充電時間短（充電時長為1.5小時-3小時左右，充滿電可使用一周時間左右，（以一天抽一包煙計算）3、防風點煙；4、無聲點煙；5、無需充氣灌油；*圖片展示：

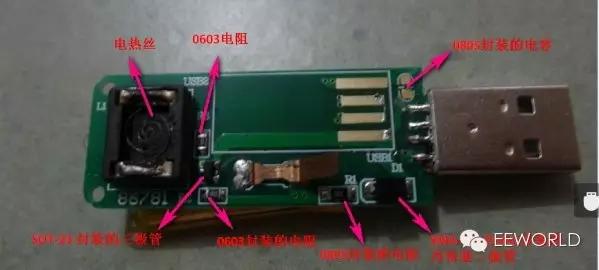

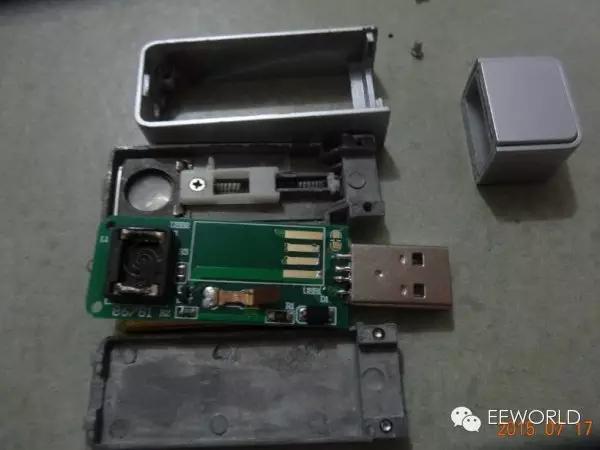

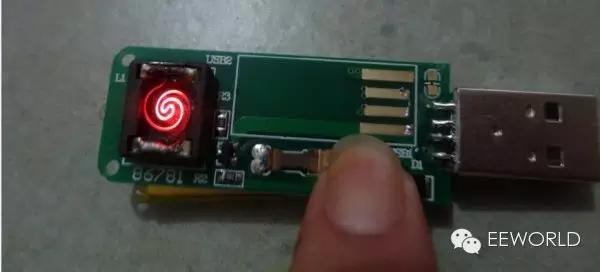

*拆解細節展示：工作原理：其實就是外面的這個塑料滑塊連接到彈簧片，滑塊向下滑動，即彈簧片接觸到焊盤，從而電熱絲導通發熱。（焦耳定律）

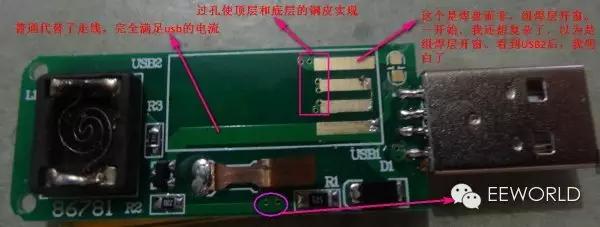

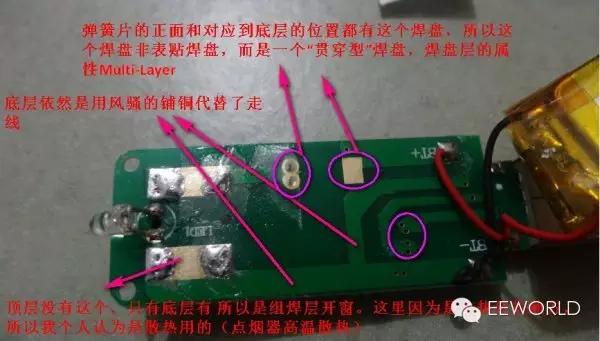

*PCB小板工藝解析：我個人習慣，拿到個板子看看有一些工藝是怎么在pcb軟件中處理而來。所以，我這時還沒有著急去逆推原理圖。我想看看都有些主要的工藝。如下我將我看到的標注在圖片中，不做過多的說明。還有，BATTERY在這里就是兩個焊盤（BT+和BT-）

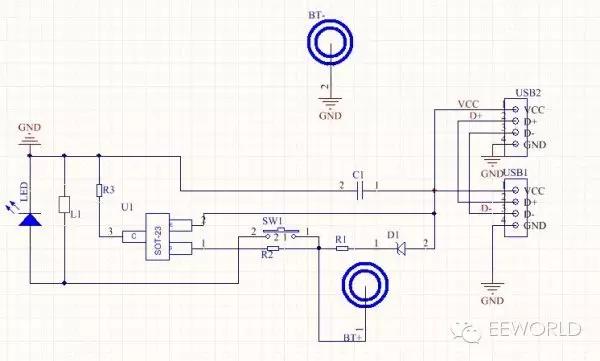

*原理圖逆推：說明：逆推完原理圖，真的好簡單。

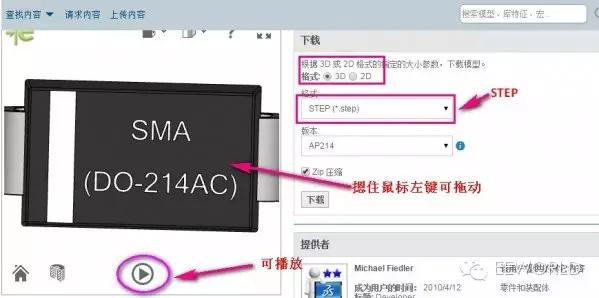

*原理圖分析（雖然這個原理圖很簡單，但是呢，我覺得個別元件需要做個說明）a、D1是肖特基二極管（封裝SS14），那么他除了滿足二極管的基本作用之外，這里起到什么作用呢？正好在搜SS14的封裝的時候，看到了文庫的一篇文章，所以就搬磚過來展示下。

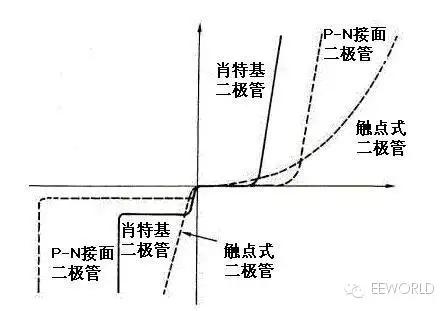

用肖特基二極管SBD（Schottky Barrier Diode）代替普通的二極管。肖特基二極管的優點在于正向偏置電壓較低，這樣的話損失的壓降小。

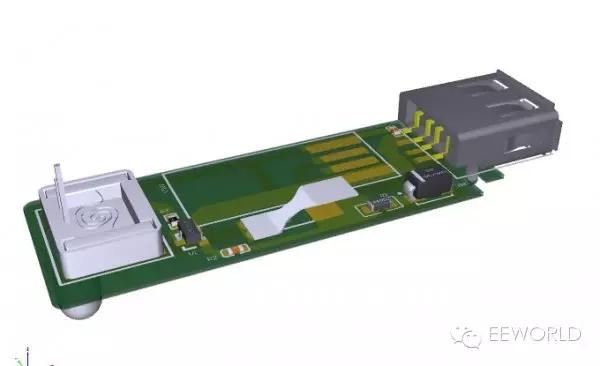

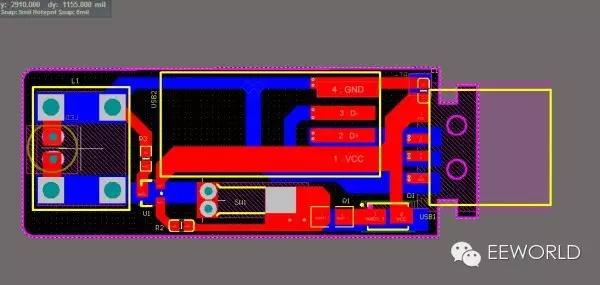

更多的詳情，請看下方閱讀原文中的附件： b、U1三極管（封裝：SOT-23）。查看了2TY的三極管，與S8550相似，這個小功率三極管。三極管具有電流放大作用，其實質是三極管能以基極電流微小的變化量來控制集電極電流較大的變化量。這是三極管最基本的和最重要的特性。 那么這里的三極管就是對usb的電流進行放大，然后在彈片接觸觸電的時候，實現電熱絲兩端較大電流使之發熱（電熱絲有阻值，沒用萬用表沒有辦法量測，但是這里有點類似“短路現象”）。 c、充電鋰電池（這個鋰電池的容量是：170mAh），我們都是知道電池容量C的計算式為C=∫t0 I t1dt （在t0到t1時間內對電流I積分）。如果用即170mA的電 流對電池進行放電，那么放電時間為1H。我抽煙不多，但是這個點煙器也就陸陸續續用一天撐死吧，越到后面，發熱量越不大了。 *生成PCB及3D PDF：（LED管腳有點長，請諒解哈。）
以上，就是我的一些分享，雖然東西很簡單，但是至少表明積極參加活動的一個態度，以及了解下個人用品的一些原理。 這個東西其實有賣的，因為其材質的不同，價格在五~三四十元不等，估計有些高檔的飯店可能會更高一些。 一個小小玩意兒背后的較高的利潤。 PS：雖然是個玩意兒，但是我個人認為作者（即就是這個產品的開發者）為什么要添加USB2。我覺得實在沒有必要啊。
|
