USB A站 連接器規格：USB A站 19.5長 黑色PBT無鹵膠芯，端子鍍鎳底50U'' 焊線位置鍍錫80U'' 接觸點鍍金:G/F，鐵殼銅底100U''表面鍍鎳100U''鹽霧48H（如下圖）

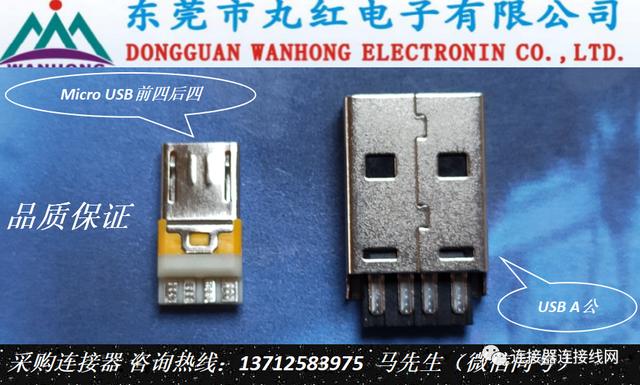

2.東莞市丸紅電子有限公司-Micro USB 連接器規格：Micro USB 前四后四 黃色無鹵膠芯+白色無鹵后塞，端子鍍鎳底50U'' 焊線位置鍍錫80U'' 接觸點鍍金:15U''，不銹鋼外殼鍍鎳，鹽霧48H（如下圖）

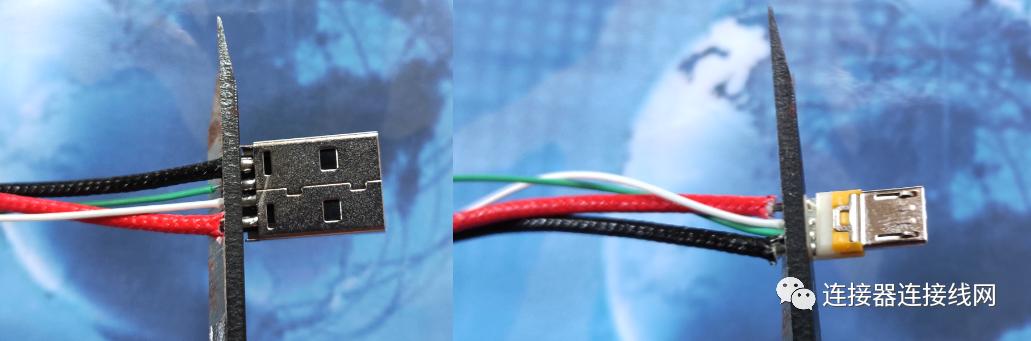

3.焊線測試連接器電壓（V）與電流（A）（如下圖）焊線OK，

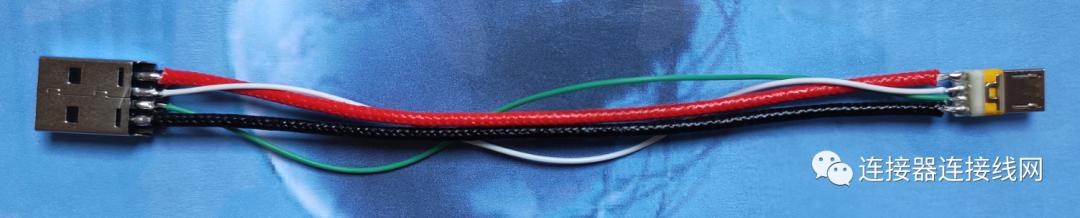

4.紅色線與黑色線為：20AWG，可以承受5A左右電流，（如下圖）

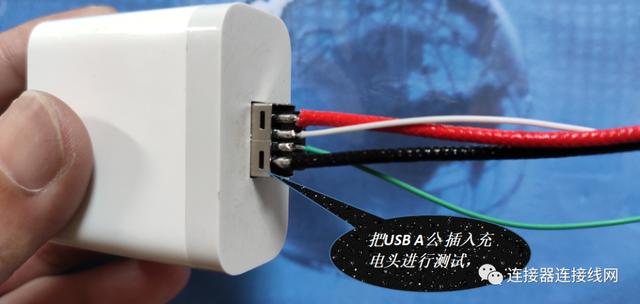

5.把USB A站 插入充電頭進行測試，（如下圖）

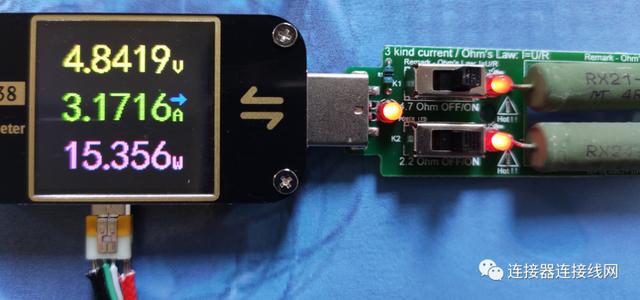

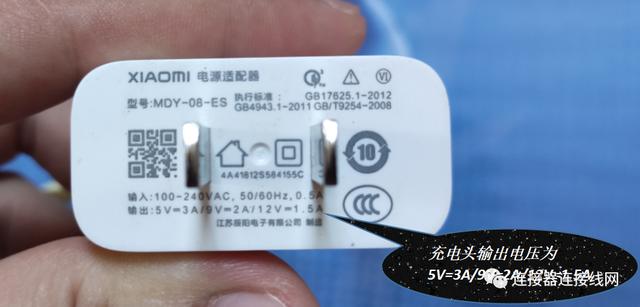

6.充電頭輸出電壓為5V=3A/9V=2A/12V=1.5A（如下圖）

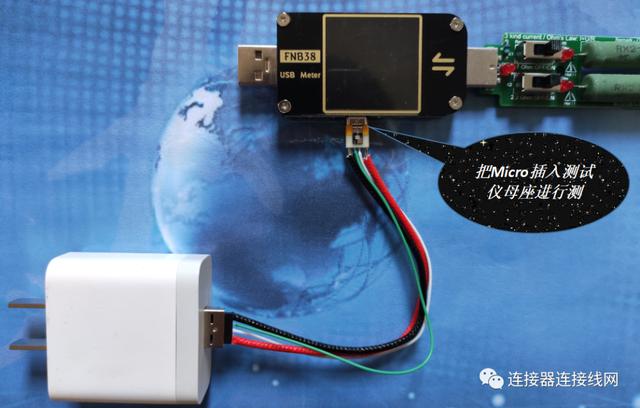

7.把Micro插入測試儀母座進行測，（如下圖）

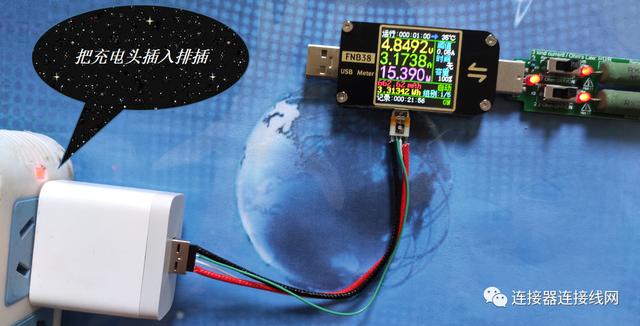

8.把充電頭插入排插，（如下圖）

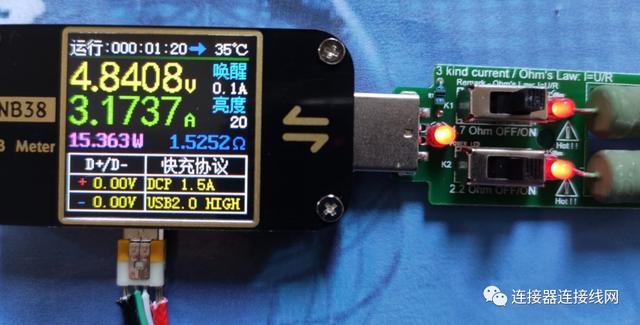

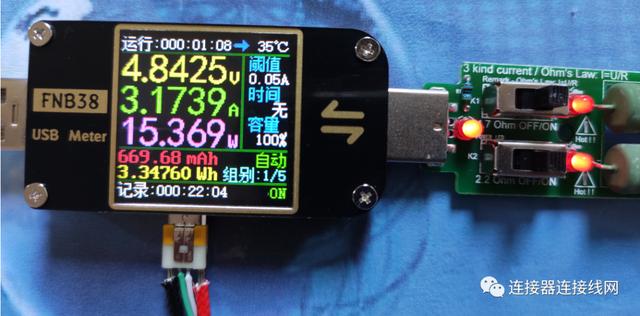

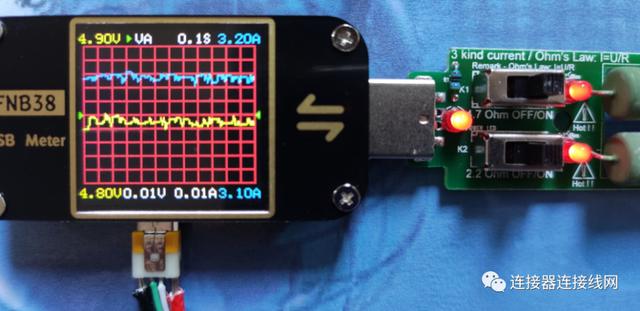

9.USB A公布Micro連接器測試結果：可以承受3A-5A左右大電流快充（如下圖）

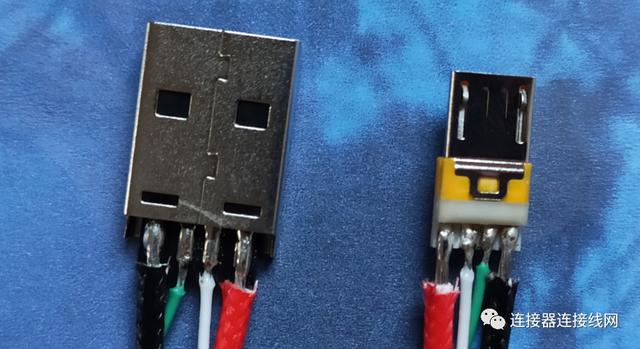

10.把焊線測試的線剪斷進行拆解連接器，（如下圖）

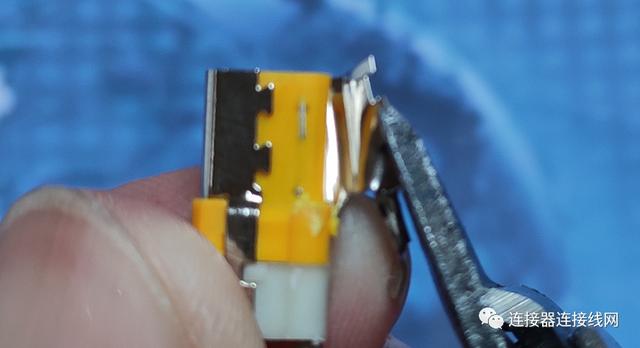

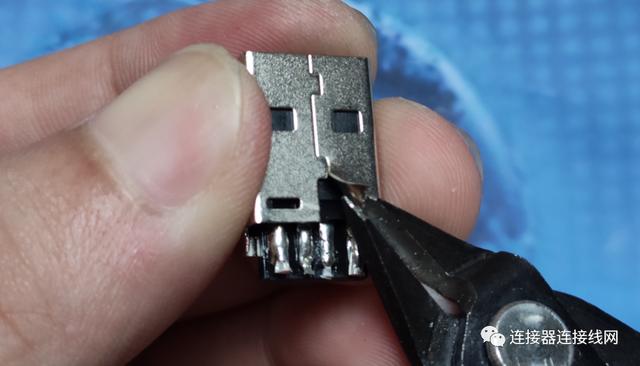

11.拆解USB A公連接器，左手拿產品，右手拿鉗子，從鐵殼邊緣掰開，（如下圖）

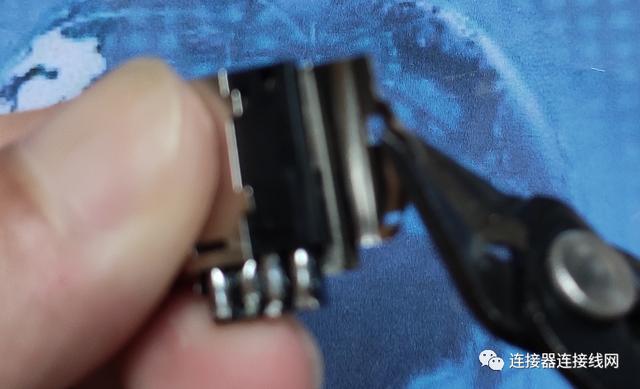

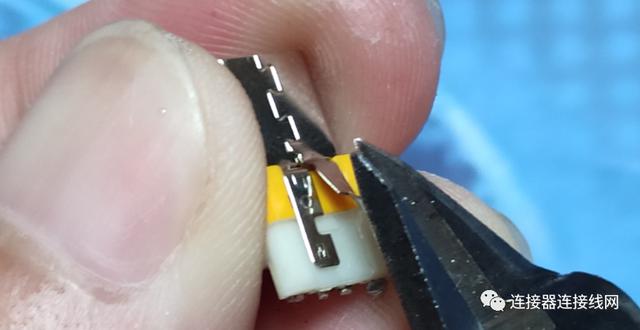

12.拆解Micro USB連接器，左手拿產品，右手拿鉗子，從不銹鋼殼邊緣掰開，（如下圖）

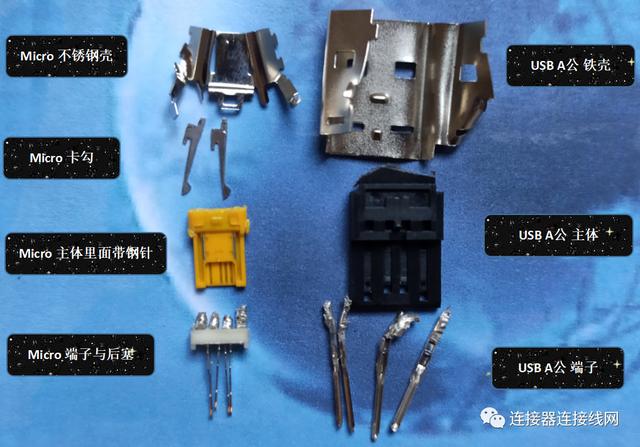

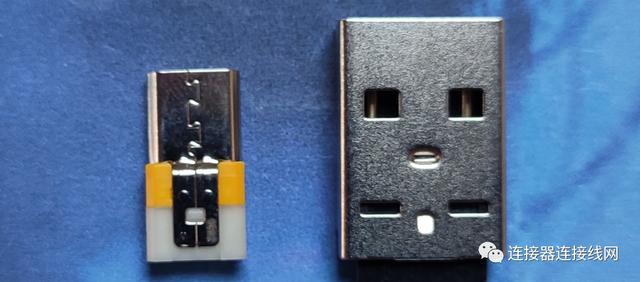

13.拆解完成，所有組件（如下圖），
|
