Proteus8.9 VSM Studio Keil編譯器仿真AT89C51RD2_系列030_GPS數據接受反饋仿真

ID:371233 · 發表于 2020-8-23 08:32

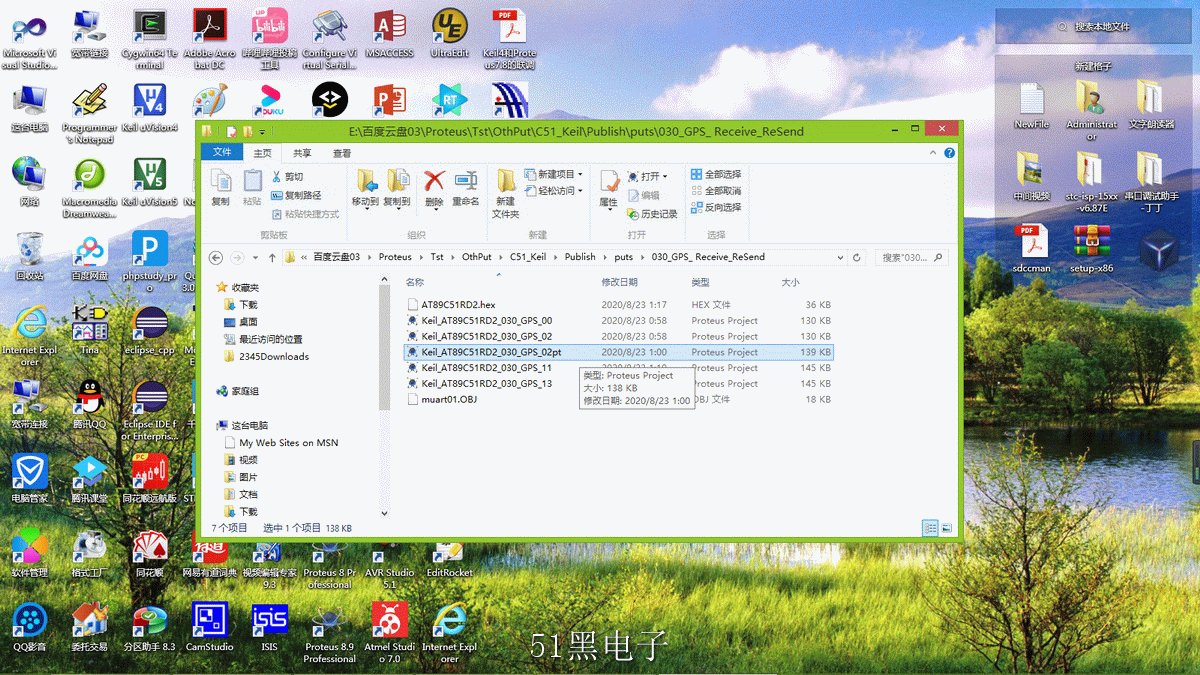

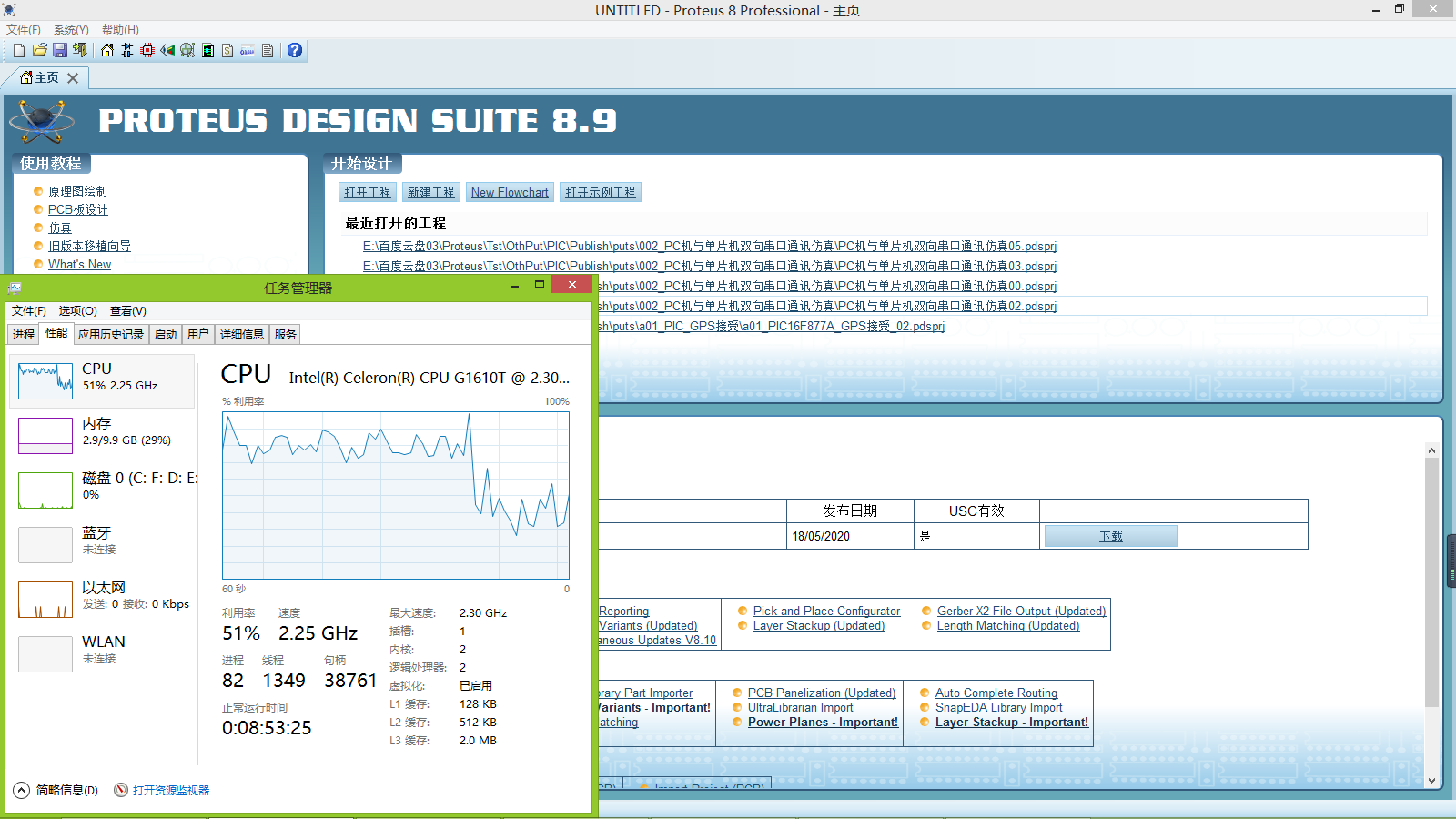

一，打開文件（可以隨文下載放置在文檔中打開）。(如下圖1所示)

圖1

二，調整原理圖大小，適合可視，另存工程文件。(如下圖2，3，4所示)

圖2

圖3

圖4

三，點擊Source Code標簽。(如下圖5所示)

圖5

四，編輯main.c Proteus8.9 VSM Studio Keil編譯器仿真AT89C51RD2_系列030_GPS數據接受反饋仿真 (如下圖6所示)

圖6

五，Main.c 代碼：

/* Main.c file generated by New Project wizard
*Coder:    Ziegler Yin
* Created: 周日 5月 3 2020
* Processor: AT89C51RD2
* Compiler:  Keil for 8051
*/

#include "muart01.h"

volatile u8 xdata Rec_Buf[Buf_Max];
extern  u8 t, Rec_OK;
u8 *gs, c=0x33;

void main()//主函數
{
U_Init();

while(1) //程序循環發送
{
while(!RI) {
mprint(table);    //共有十一個字符
mprint("\r\n");
delayms(500);    //兩個字符串之家間隔一秒
if(Rec_OK== 1){
mprint(Rec_Buf);
mprint("\r\n");

gs= gtnFld(Rec_Buf, ',', 2);
mprint(gs);
mprint("\r\n");
GPSs();
mZero(Rec_Buf);
Rec_OK= 0;
delayms(200);    //兩個字符串之家間隔一秒
}
else{
}
}
delayms(5000);    //兩個字符串之家間隔一秒
}
}

void Uart1() interrupt 4
{
if(RI)    //接收到數據的中斷
{
RI=0;    //清除中斷標志
if(Rec_OK==0) {
c=SBUF;
Rec_Buf[t]= c;
if (t< 6 && (p[t] != Rec_Buf[t])) { t = 0; return; }
if(++t==Buf_Max || c== '*')  { t= 0; Rec_OK= 1; return;}
}
}
}
Muart01.h:

/* Main.c file generated by New Project wizard
*Coder:    Ziegler Yin
* Created: 周日 5月 3 2020
* Processor: AT89C51RD2
* Compiler:  Keil for 8051
*/

#ifndef __MUART_H_
#define __MUART_H_

#include "89c51rd2.h"
#include <intrins.h>
#include <stdarg.h>
#include <stdio.h>
#include <math.h>
#include<absacc.h>
#include<string.h>

#define u16 unsigned int
#define u8 unsigned char

#define Buf_Max 80

static u8 code hz1[]= {0xCA, 0xB1, 0xBC, 0xE4, 0x3A, 0x00}; //時間
static u8 code hz2[]= {0xBE, 0xAD, 0xB6, 0xC8, 0x3A, 0x00}; //經度
static u8 code hz3[]= {0xCE, 0xB3, 0xB6, 0xC8, 0x3A, 0x00}; //緯度
static u8 code hz4[]= {0xB8, 0xDF, 0xB6, 0xC8, 0x3A, 0x00}; //高度
static u8 code hz5[]= {0xCE, 0xC0, 0xD0, 0xC7, 0xCA, 0xFD, 0xC1, 0xBF, 0x3A, 0x00}; //衛星數量
static u8 code table[]=" GOOD LUCK ";
static u8 code p[] = "$GPGGA";

void GPSs();
void U_Init();
void delayms(u16 z);
void send(u8 c);
void mprint(char *s);
void mZero(char *s);
u8* gtnFld(u8* s, u8 chr, u8 n);

#endif

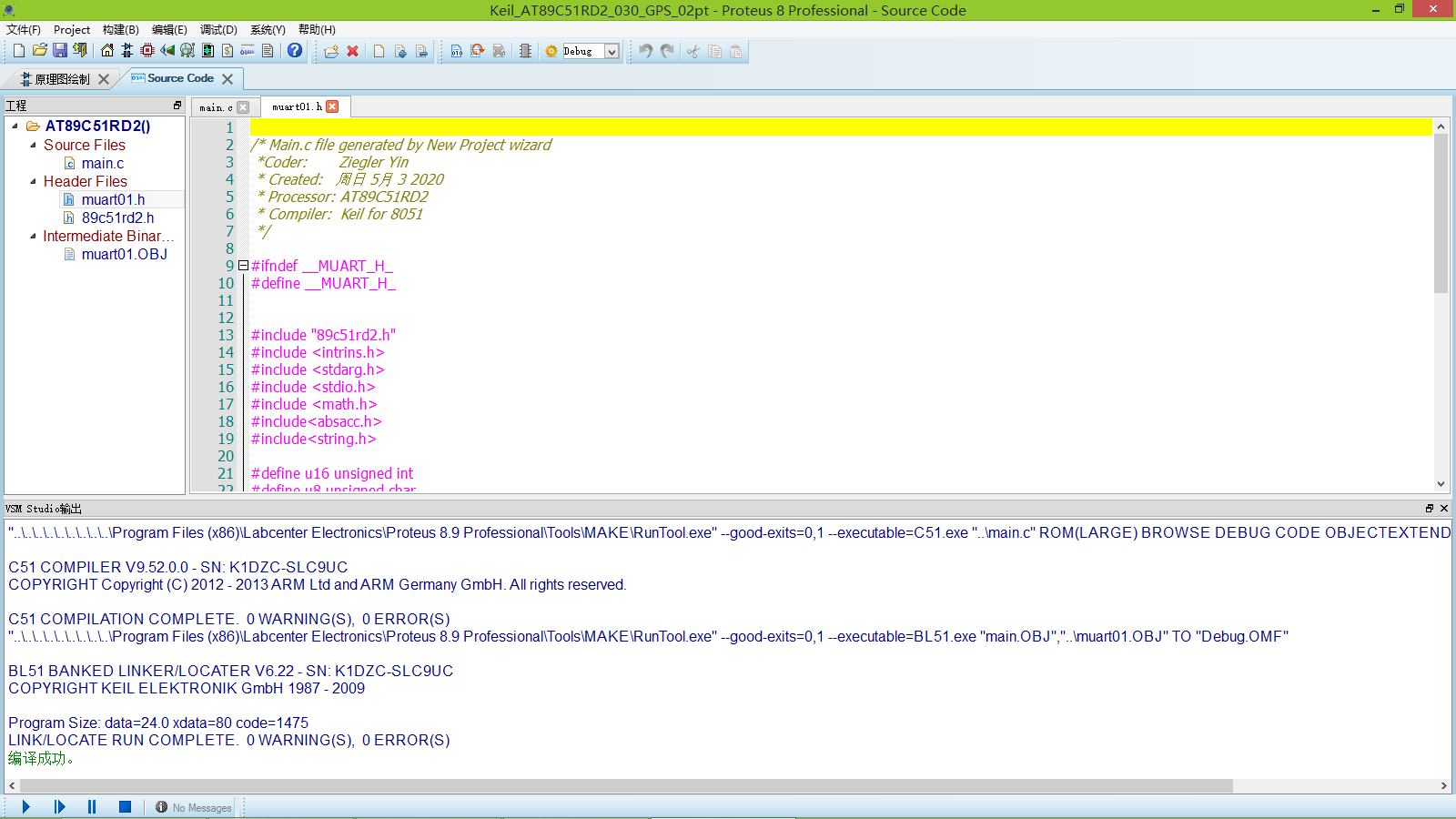

六，點擊構建工程按鈕，編譯工程。(如下圖7所示)

圖7

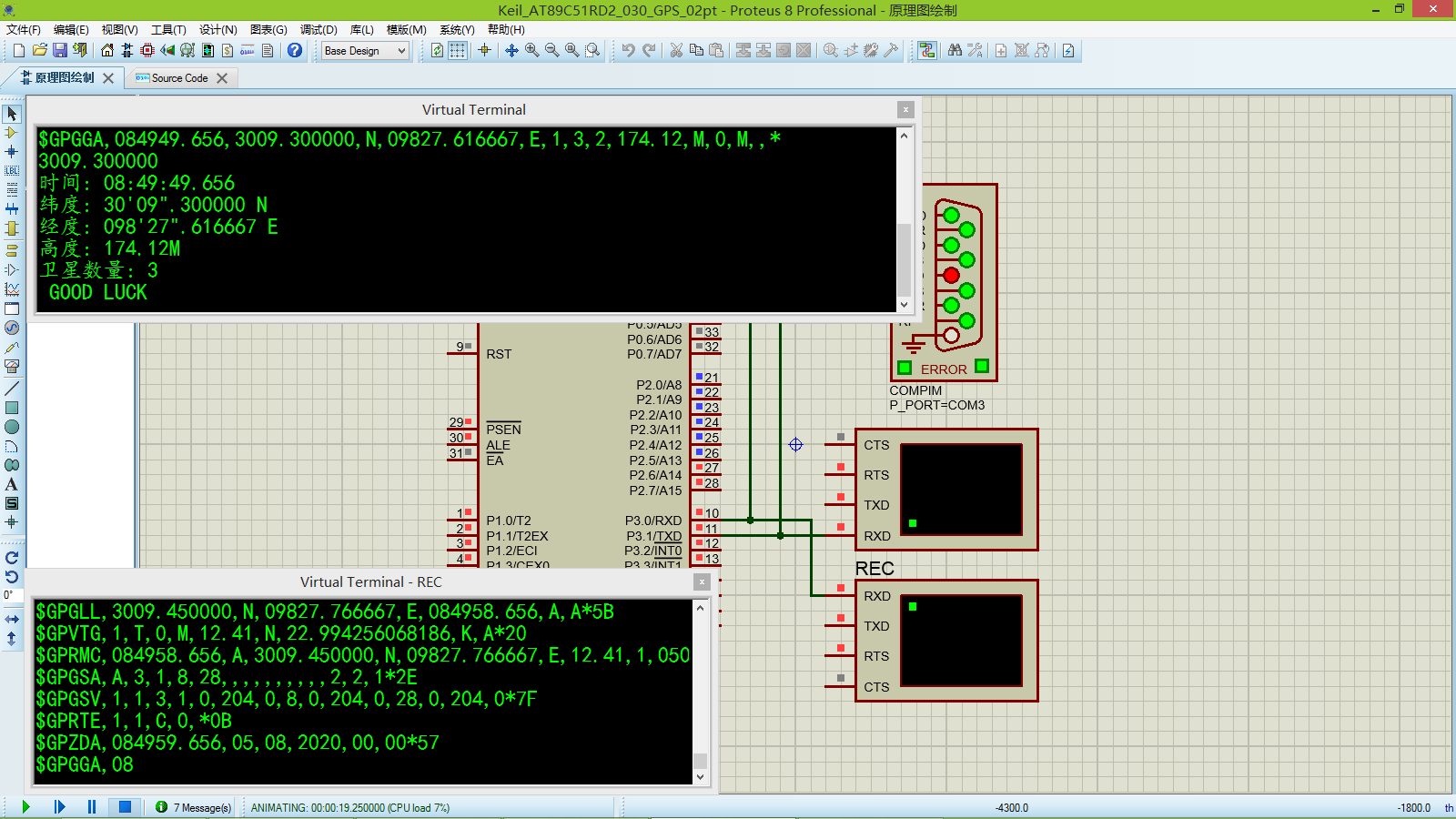

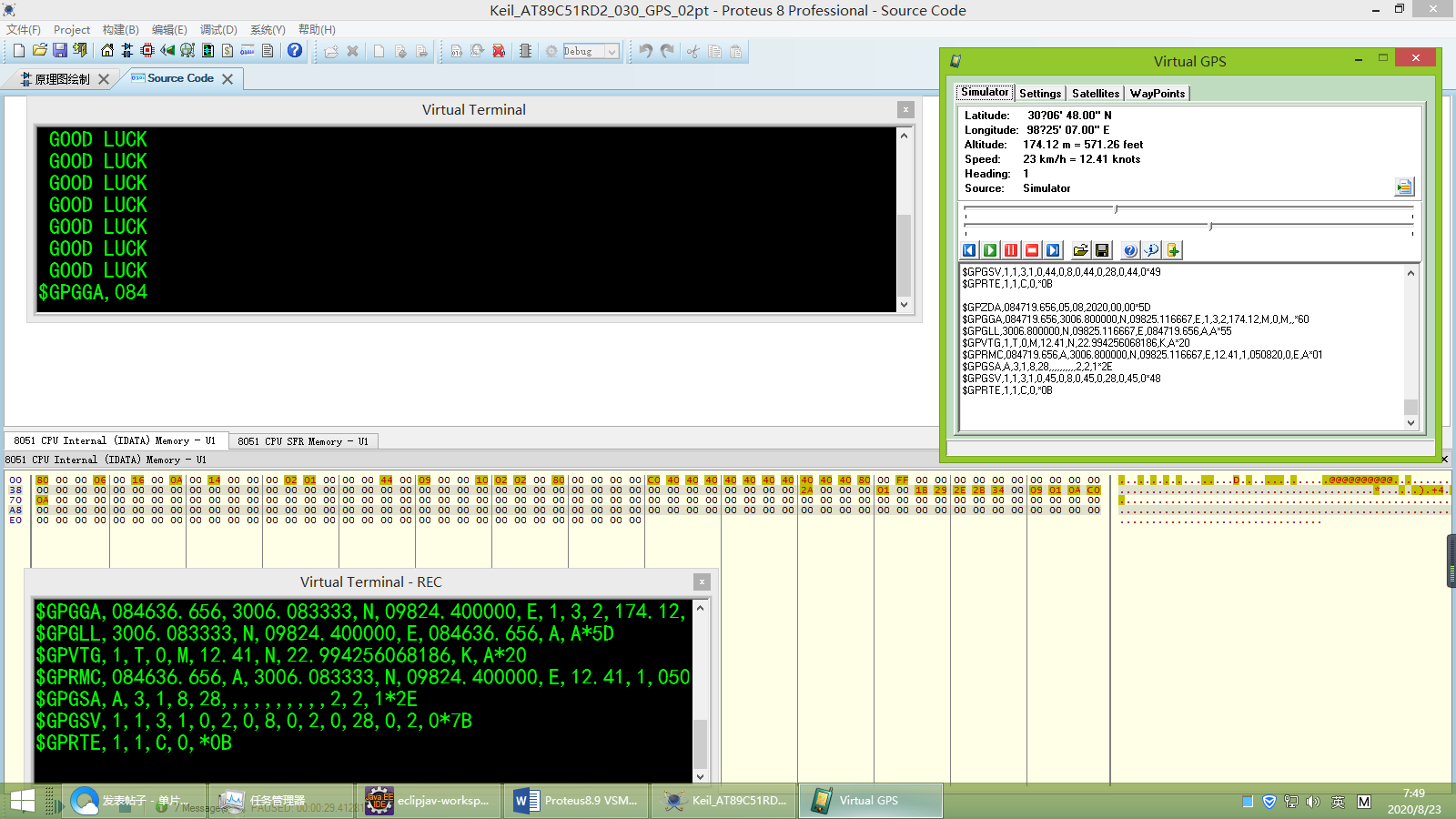

七，點擊窗口左下方仿真按鈕，可見虛擬Serial Port顯示。 (如下圖8，9，10所示)

圖8

圖9

圖10

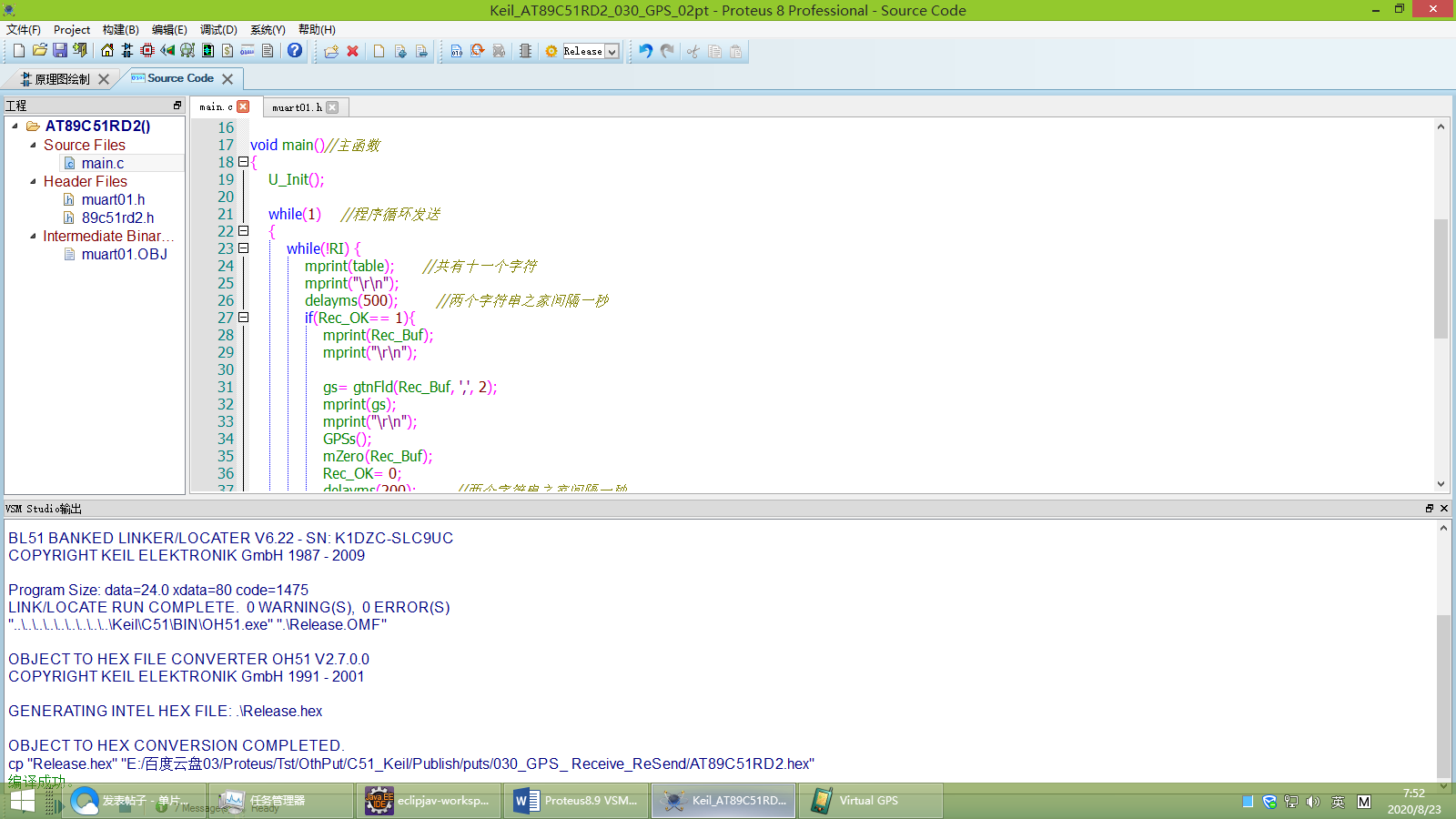

八，選擇release，點擊構建工程按鈕，編譯工程生成Hex文件。(如下圖11所示)

圖11

附件Proteus8.9 VSM Studio Keil編譯器仿真AT89C51RD2_系列030_GPS數據接受反饋仿真在已安裝Proteus8.9的計算機文件夾中打開即可
需要進一步了解，請加入QQ群：976235464

ID:867005 · 發表于 2021-5-18 11:07

你好，能說一下virtual GPS的詳細操作步驟嗎？
