自己畫的ESP8266開發板PCB工程文件

ID:607484 · 發表于 2020-8-26 23:19

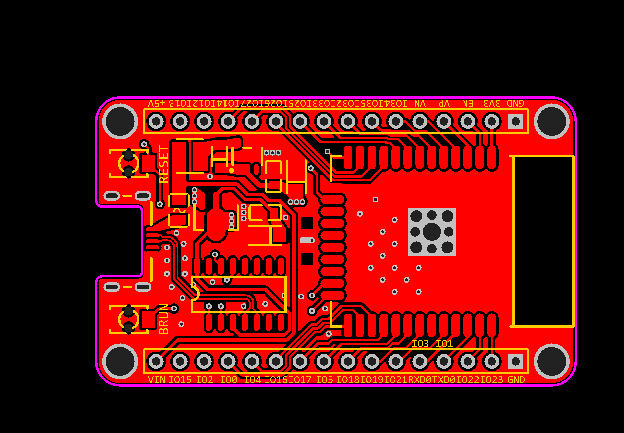

基于ESP8266模塊，自己畫的開發板
USB轉串口用的是CH340C，之的活動買了不少ESP8266模塊，這下可以用上了

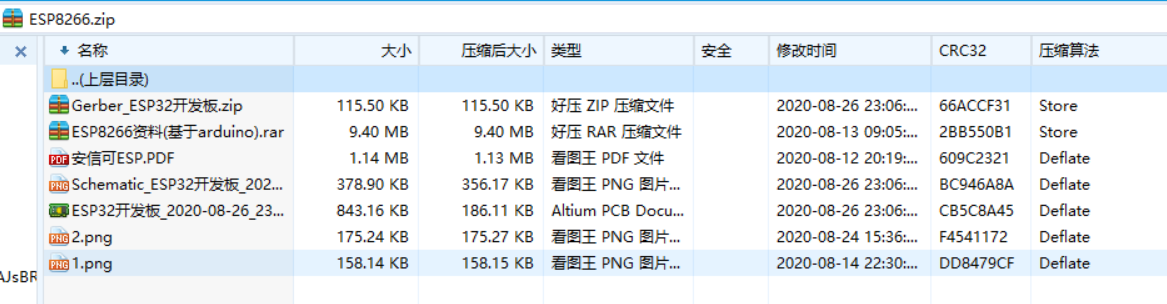

這是最小開發系統，有需要的可以看一下，資料里有ESP8266的資料以及制版文件

Altium Designer格式的

ID:137349 · 發表于 2020-9-3 12:11

無私奉獻的高手！

ID:315554 · 發表于 2021-7-2 15:26

謝謝分享，加個OLED接口就更好了，

ID:88256 · 發表于 2021-7-2 20:24

ak333 發表于 2021-7-2 15:26
謝謝分享，加個OLED接口就更好了，

立創的開源廣場里就有，我就仿了一片。
注意有幾個版本，最早開源的是Mini USB插口，后來有網友改成Micro USB，好像還有type-c插口的

ID:972115 · 發表于 2022-12-14 18:32

直接可以用的嗎？

ID:373684 · 發表于 2023-9-16 15:50

你畫的8266開發板是不是可以插8266模塊和ESP32模塊上去的�。�

ID:88256 · 發表于 2023-9-16 16:35

cr8526 發表于 2023-9-16 15:50
你畫的8266開發板是不是可以插8266模塊和ESP32模塊上去的��？

8266模塊是用焊接（ESP-01的除外）而不是插的，用插的是開發板，這塊板焊接好后，就是一塊簡易的開發板。

ID:373684 · 發表于 2023-9-17 09:36

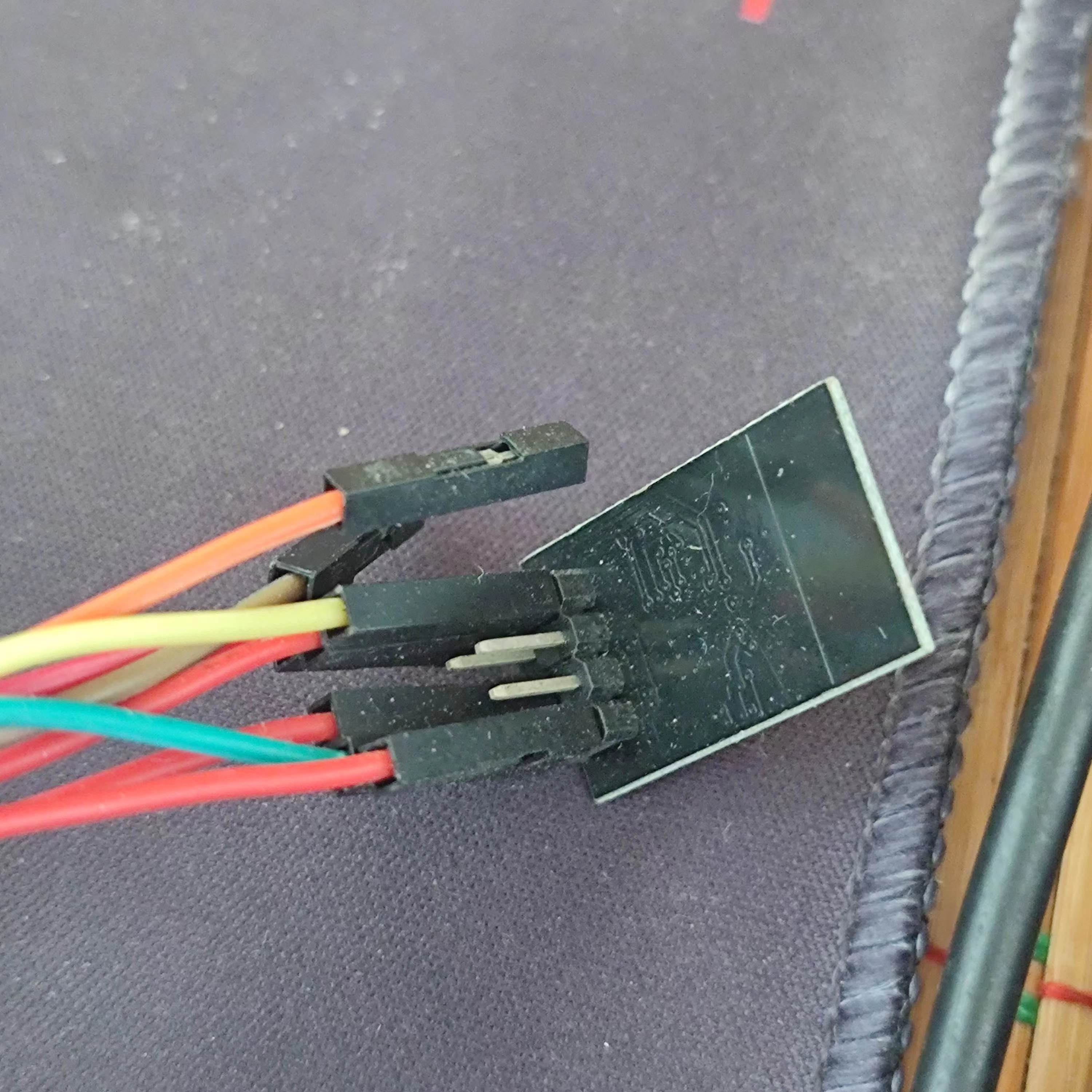

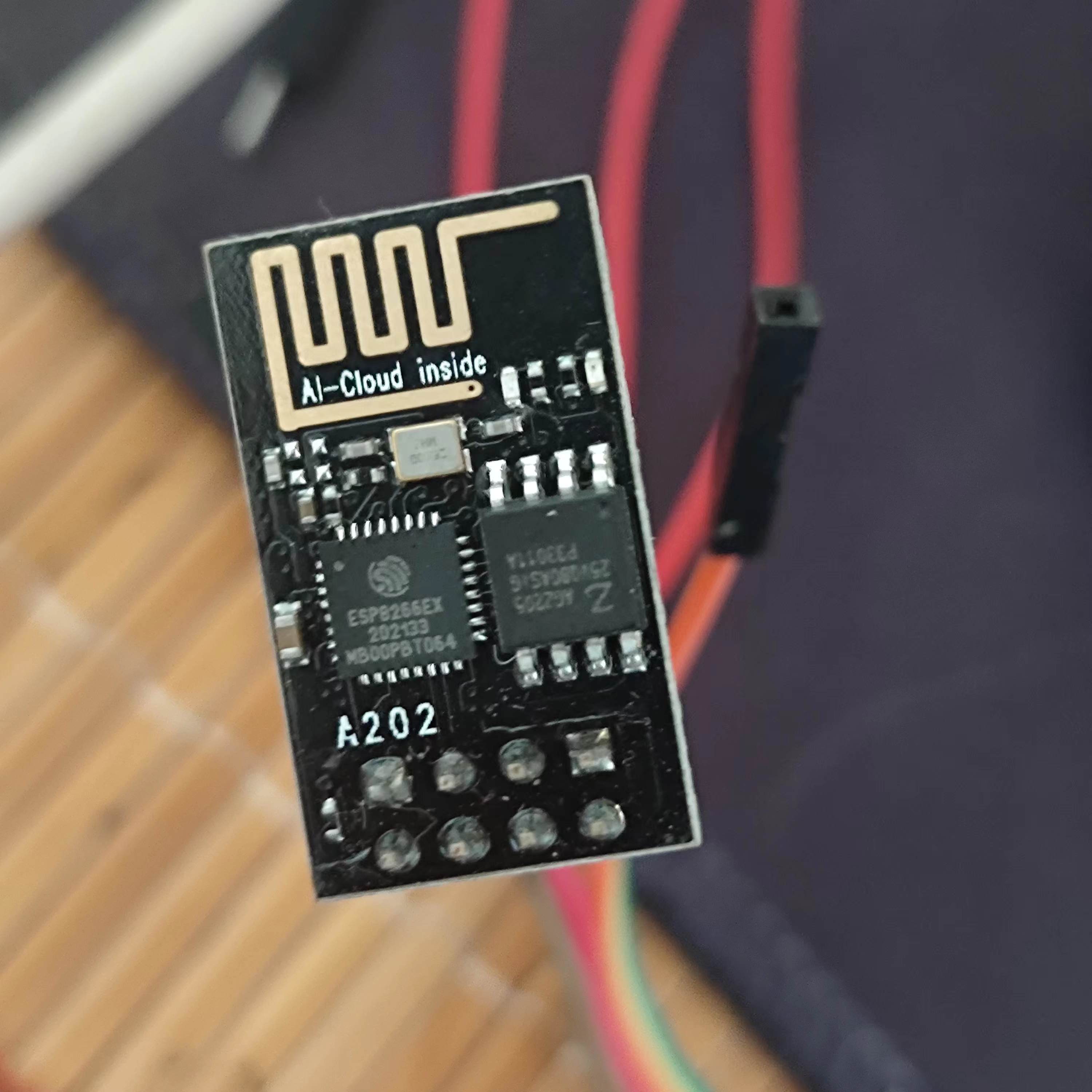

我這個是ESP-01的，我想畫個板子，把ESP-01插上就可以下程序，燒固進行件開發了，不用插到面包板再連上1大堆線來開發。

ID:88256 · 發表于 2023-9-17 14:56

cr8526 發表于 2023-9-17 09:36
我這個是ESP-01的，我想畫個板子，把ESP-01插上就可以下程序，燒固進行件開發了，不用插到面包板再連上1大 ...

01的引腳太少不好用，建議不要用來學習，直接用掉。學習建議用8266最好是esp32，免費打樣有5塊板也有得玩，但是不建議用樓主的電路，串口改用CH340G，增加兩個三極管使用自動下載電路，整體電路也更好焊接這種電路網上多的是。
