兩種CH579 M開發板的比較

ID:776997 · 發表于 2020-9-6 08:39

本帖最后由 jinglixixi 于 2020-9-6 09:16 編輯

以CH579M為核心的開發板主要有2種，一種是精簡版的CH579M-R1，另一種是評估版的CH579EVT。

CH579M-R1近于一款最小系統的核心板，但也有少量的外設配置。CH579EVT則是為性能評估而設計的，故外設較其更為豐富。

兩者各有所長，你要看重外設會選擇CH579EVT，而選擇CH579M-R1則會得到盡可能多的系統資源，又如一張白紙可以盡情畫出心中的愿景。

由于兩者都以CH579M為核心，所以在軟件共享上會有較大的收益。

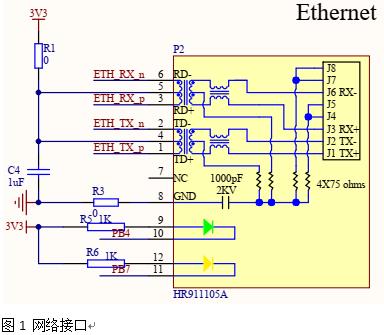

除了MCU，兩者共同都有的外設就是網絡接口了，如圖1所示。

此外，就是它們都有LED的配置，但使用的器件和引腳有別。

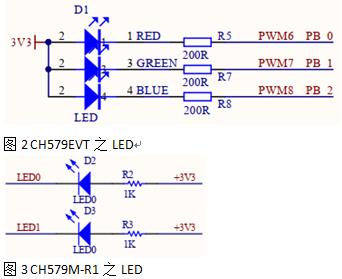

CH579EVT：使用RGB三色LED，占用PB0~PB2，如圖2所示。

CH579M-R1：使用單色LED，如圖3所示。

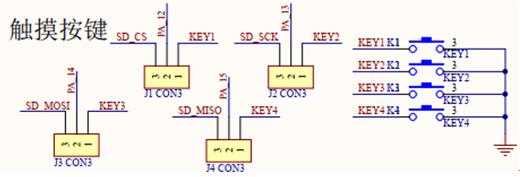

在按鍵方面，CH579EVT有4個觸摸鍵，占用PA12~PA15，如圖4所示。

而CH579M-R1，則沒有供用戶定義的按鍵，可用超薄軟按鍵來替代觸摸鍵。

圖4 CH579EVT之KEY

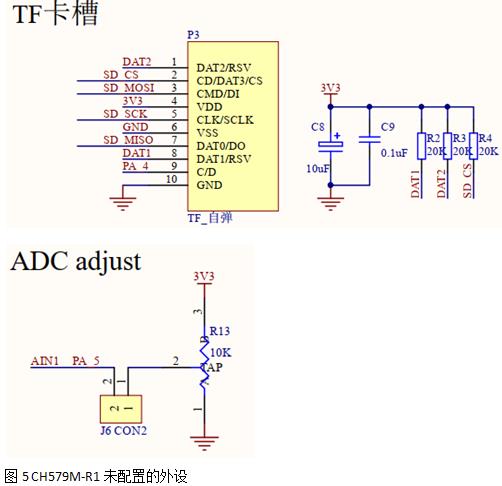

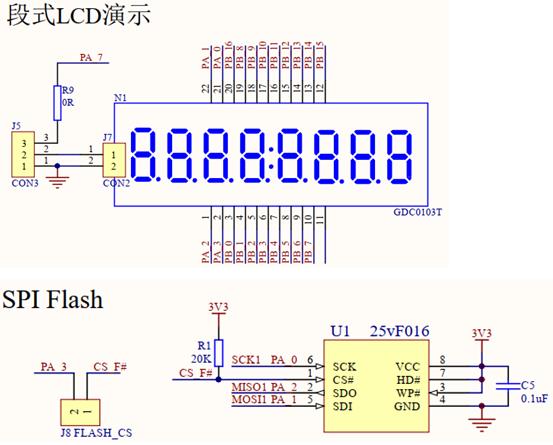

CH579M-R1開發板完全沒有的外設有：筆端式LCD顯示屏、SPIFlash、TF卡槽及電位器等，如圖5所示。

為此，我們可以配置相應的功能模塊來實現相近的功效，如采用I2C接口的OLED屏來替代筆端式LCD顯示屏，所占用的I/O口更少，顯示的內容更多，顯示更多樣；用W25Q16存儲模塊來25VF016；用外掛的方式添加SD卡模塊及電位器等。

有了前面的對比分析，后面我們將展開全新的功能替代之旅，并在功能上添加一些新的應用，如溫濕度的檢測、光照強度的檢測等。

此外，對多種通訊方式的使用也是一個重要的方向，如串口通訊、無線通訊、USB通訊及網絡通訊等。

當然更值得探索的還有TF卡和U盤的讀寫，以增強系統的表現力。

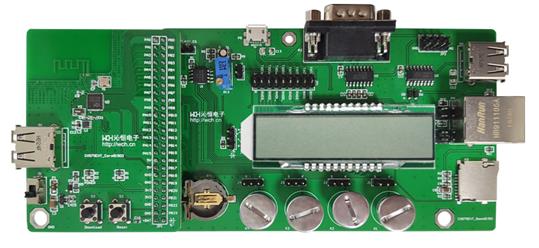

CH579EVT

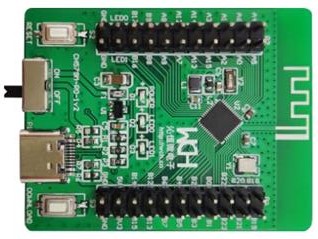

CH579M-R1
