放大器Multisim仿真 放大倍數可調20-200倍波形不失真

基本功能仿真與調試

• 仿真實現過程

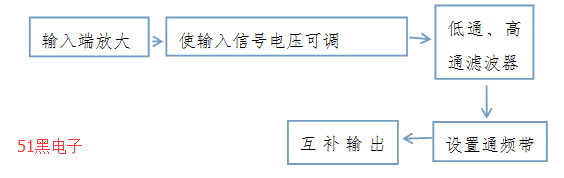

圖1、電路原理圖

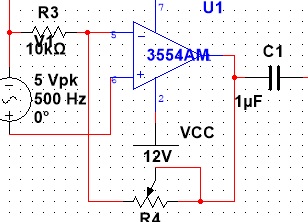

圖2、輸入端放大電路

          設置信號源頻率500hz，幅值5V，通過如下公式：

          根據比例調R4電壓可改變放大倍數。

• 、低通、高通濾波器的設置


仿真電路如圖3所示。

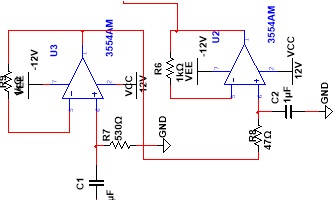

圖3、通頻帶設置電路

       設低通、高通濾波器中電容為1uF，通過如下公式：

       計算可得：

       將二者級聯可得如圖2所示電路。

• 、功率放大電路


圖4、功率放大電路

        仿真原理圖如圖4所示，由圖中數據計算可得：

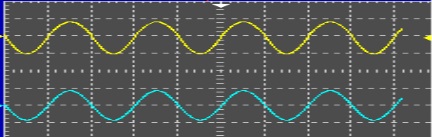

圖5、20倍放大時輸入與輸出波形圖

由圖5可知，在20倍放大后經過調節已解決波形失真。

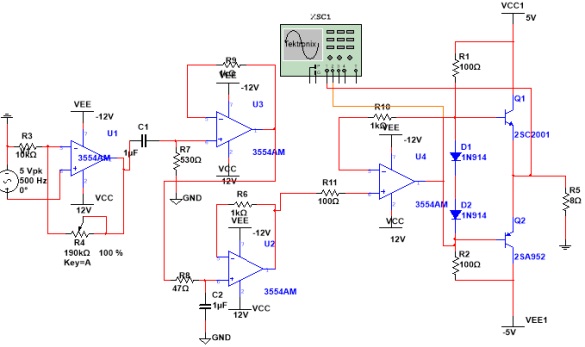

圖6、總電路仿真原理圖

• 調試過程中遇到的實際問題及解決措施


該電路使用的原件類型少，電路連接簡單，實現電路要求也較為簡單。但是最初經測試后，發現其結果不是很理想，失真較為嚴重。經過反復推敲，對功率放大電路進行小幅修整。

      在設置通頻帶時也遇到了諸多問題，比如輸出電壓不符合計算數值，波形嚴重失真，通過替換集成運放芯片與改變電阻電容數值得以完成通頻帶的設置。

三極管的介紹

三極管的共射，在基極輸入，在集電極輸出，輸入和輸出公用發射極，所以叫共射電路。是我們經常用到的基礎放大電路�；�本的共射電路增益高、輸入輸出反向。輸入電阻小、輸出電阻大，帶負載能力差。高頻響應低。 而且靜態工作點極其不穩定，所以我們?cè)诤罄m(xù)的學習中加入了各種的穩定條件，比如反饋和分壓式連接。

三極管的共集，基本共集放大電路（電壓跟隨器、射極跟隨器） 電路特點：

信號從射極輸出，又叫射極輸出器；輸出信號與輸入信號同相位，又叫跟隨器；電壓放大倍數小于等于1，電流放大倍數大，適合作功率放大器的射極輸出； 輸入阻抗高，輸出阻抗小，適用于輸入級作阻抗變換用；

三極管的共基，共基放大電路電路特點：電流放大作用，Au與共射相同，輸入電阻比共射小，輸出電阻與共射相同，高頻性好，無電流放大作用。

（二）場效應管的介紹（FET）

場效應管的共源電路的特點：

電壓放大倍數小于且接近于1；價輸入電阻較高；輸出 電阻較低；輸入與輸出反相；電壓放大倍數低；類似于BJT的共射電路；噪聲低，能把輸入信號都降落在電路上。

    場效應管的共漏電路的特點：

電壓放大倍數小于且接近于1；輸出電壓的相位與輸入電壓的相位相同，輸出電壓的波形和輸入電壓的波形一樣，故又名源極跟隨器；共漏組態放大電路的輸入電阻高，輸出電阻低，具有阻抗變換的特點，有較強的帶負載能力，常用于多級放大電路的輸入級和輸出極。

場效應管的共柵電路的特點：Ai≈1，AV=gm(RD //r0) ，AV同CS放大器相當；輸入阻抗低，有阻抗變換特性。輸出阻抗高，可用于提高增益和構成高性能恒流源；由于沒有密勒效應，頻帶最寬，常同CS聯合構成CS—CB放大器，用于高速運放作差分輸入放大級。
