開關電源原理圖問題求解

[復制鏈接]
ID:246642 發表于 2020-9-18 18:04 | 顯示全部樓層 |閱讀模式
本帖最后由 JackieMa 于 2020-9-18 18:07 編輯

一個音箱的電源板壞了,抄了張?jiān)韴D,有部分看不懂的,請大神指教,謝謝。
A端是整流后的300V直流+
B是300V-

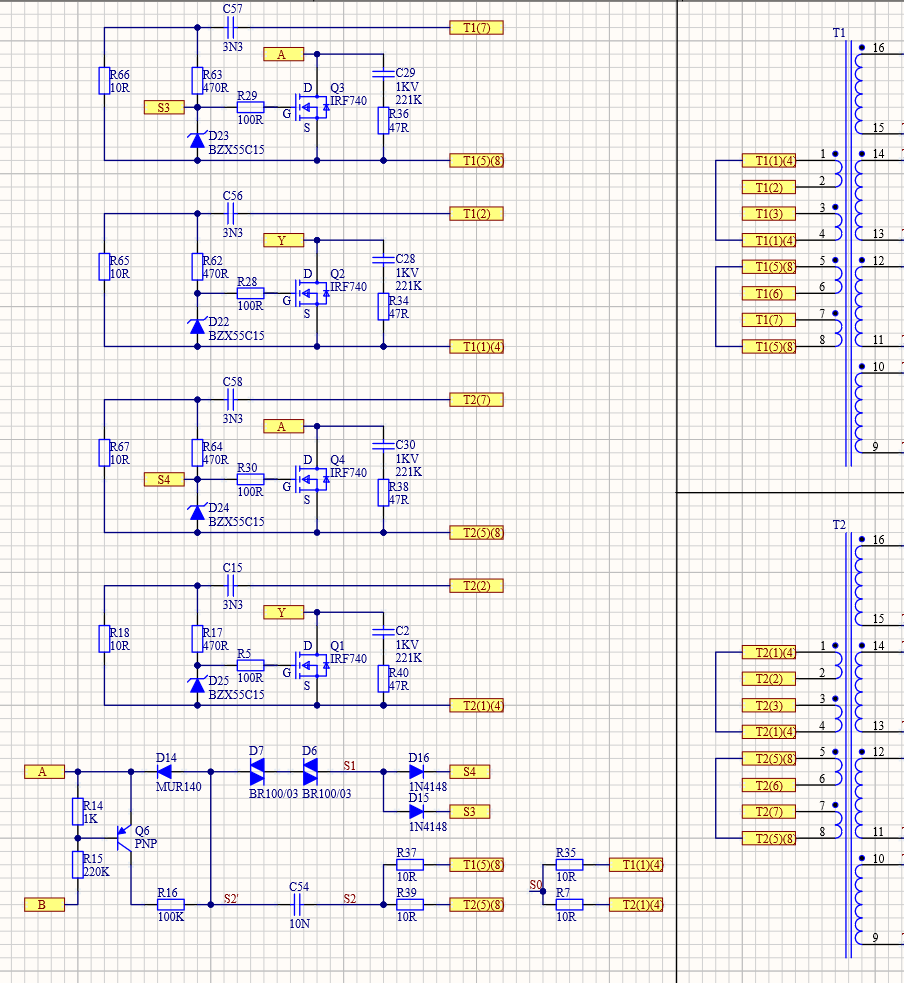

XY貌似是為了兼容110V輸入設置的,在220V系統里XY是短接的。 1.png

然后有2個ER39的16腳變壓器,其中9-16腳的次級輸出接穩壓管直接輸出70V電壓到功放板了。

現在變壓器的初級有一部分看不懂。
4+、3-腳和5+、6-腳實測電感為1.86mH,是脈動直流輸入的初級繞組沒錯吧?
但他們的同名端為什么剛好相反呢?又為什么要在一個變壓器里繞兩組初級呢?

2+、1-腳和7+、8-腳是是給MOSFET的柵極供電輸出的次級繞組對嗎?萬用表可能精度不夠,測量電感是0(這里我也是很奇怪,兩只表筆短接還有20uH的電感,接上變壓器居然變成了0)。

最看不懂的就是下面這部分電路了,怎么看也不像是個PWM發生器啊,這部分是做什么用的呢?

如果上面部分電路不是PWM,那么IRF740的柵極又是如何獲得頻率的呢?
還不知道S3、S4兩個端口的功能是什么,也許弄懂這個就知道MOSFET柵極的頻率怎么來的了。


問題有點多,感謝耐心看完,請指教,謝謝!

回復

使用道具 舉報

ID:349617 發表于 2020-9-21 16:51 | 顯示全部樓層
1、這個是是正激式開關電源。
2、你電路沒貼完整。
3、第一張圖紙倍壓整流電路。(圖紙不完整)
4、第二張圖紙前面4構成一個全橋,正激式開關電源中的一種,有半橋和全橋兩種。
5、變壓分為兩個,組成一個H橋。實現多路輸出。
6、最后一張圖紙是一個保護電路,沒有貼出控制芯片,不好判斷。

評分

參與人數 1黑幣 +20 收起 理由
admin + 20 回帖助人的獎勵!

查看全部評分

回復

使用道具 舉報

ID:246642 發表于 2020-9-24 12:36 | 顯示全部樓層
小李子鐵頭 發表于 2020-9-21 16:51
1、這個是是正激式開關電源。
2、你電路沒貼完整。
3、第一張圖紙倍壓整流電路。(圖紙不完整)

艾瑪太感謝了,我還以為沒人回了呢。。這個電源讓我無法理解的地方就是沒找到控制芯片,而他卻可以正常工作。
所以我就弄不懂MOSFET的G級開關頻率是怎樣產生的。

電源板上還有個TOP243Y控制的小變壓器是輔助待機電源,這部分我已經弄明白了,是用來控制繼電器和給控制盒供電的。繼電器后面的電路這兩張圖確定是全的了。
附上兩張?jiān)瓘S的圖和實物照片您看下,我因?yàn)榭粗M(fèi)勁,所以拆開重新畫了一遍,應該是沒缺什么東西了。

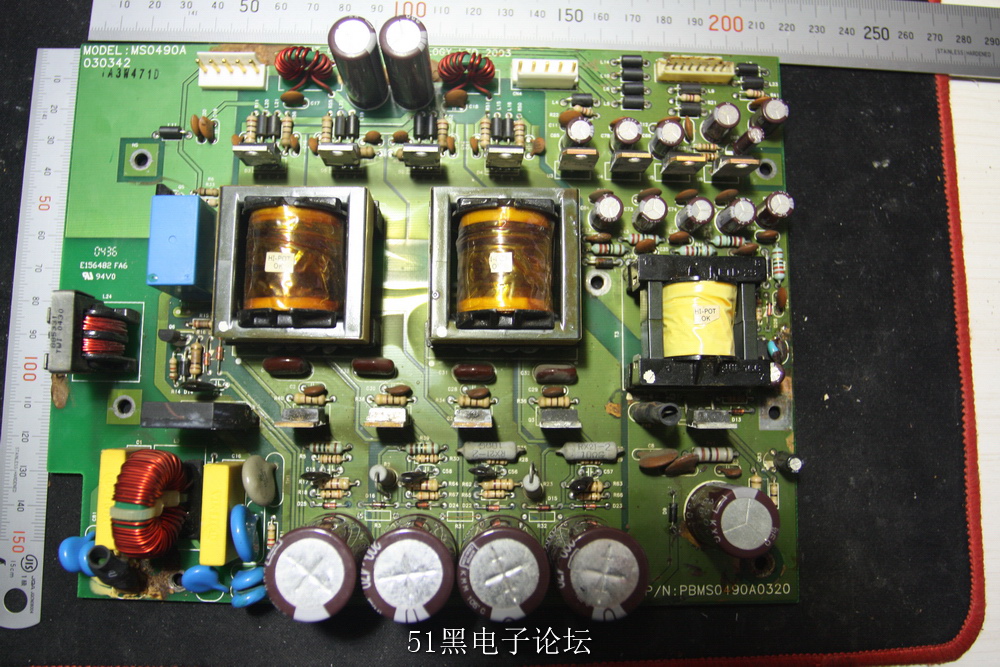

00.png 01.png IMG_2427.JPG

圖上的A和B是橋堆出來的+-220V了。
T1T2兩個變壓器次級的輸出端也挺簡單都看懂了兩組輸出又并聯在一起可能是為了增加穩定性吧。

所以,終極問題就是這個電路里的4個IRF740的G是從哪兒獲取到開關頻率的呢?正常工作的頻率應該是多少?

非常感謝大神百忙之中的回復,對我?guī)椭艽蟆?br />
