求解2相4線和4相5線電機同一板怎兼用MCU驅動?

ID:578423 · 發表于 2020-10-7 20:53

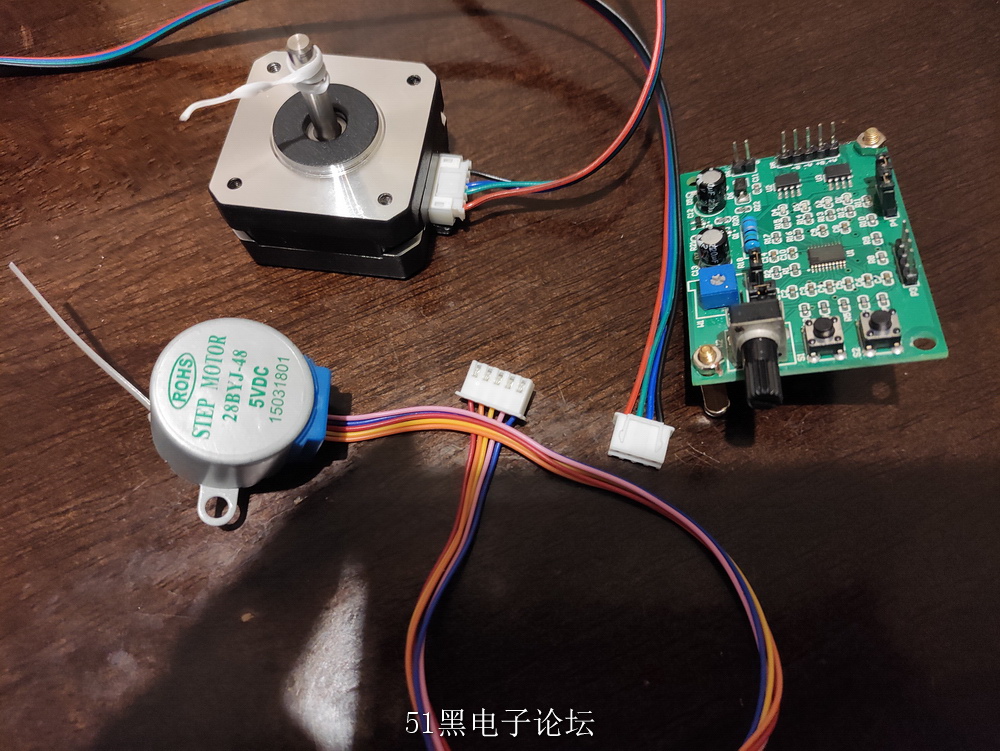

如題如圖，在TB買了一塊驅動板，一個4相5線步進電機（有公共端）和1一個2相4線步進電機（沒公共端）插到驅動上，不作任可設置都可以驅動電機轉動，求解，求二種電機兼用的程序，在下感激不盡

ID:378182 · 發表于 2020-10-8 10:07

4相5線，ABCD各相的相位差都是90度，A-B相差90度，B-C相差90度，A-C間差180度，同理B-D也間差180度，而A-C相與B-D相仍然相差90度。
把2相4線的電機，一相線圈接A-C，另一相線圈接B-D，正好符合要求。
所以驅動程序是一個。

ID:578423 · 發表于 2020-10-8 12:10

znz43a 發表于 2020-10-8 10:07
4相5線，ABCD各相的相位差都是90度，A-B相差90度，B-C相差90度，A-C間差180度，同理B-D也間差180度，而A-C ...

但我用另一塊2003A的驅動板只能驅動4相5線，而2相4線不轉
