Altium designer18鋪銅出現的奇怪現象

ID:393933 · 發表于 2020-10-10 09:50

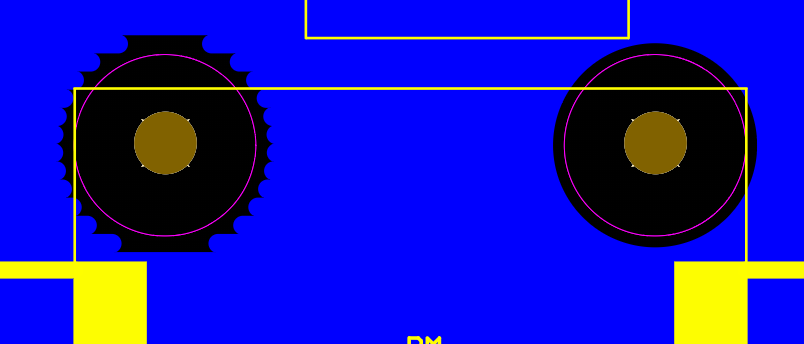

這鋪銅，兩邊的孔竟然出現不一樣的結果，那個大神知道為什么，指點一下

ID:153181 · 發表于 2020-10-10 11:49

你的敷銅操作流程貼一下圖，另外敷銅設置參數給出來看看，一般正常兩個都是一樣的，我這邊用軟件無法還原出你的現象，只能看看你這邊設置參數有沒有問題！

ID:246642 · 發表于 2020-10-10 13:33

去pcblib，把有問題的焊盤刪掉，復制沒問題的過來再看看。

ID:486279 · 發表于 2020-10-10 14:42

重新畫個封裝

ID:143767 · 發表于 2020-10-10 16:13

是兩個焊盤設置的參數不同引起的

ID:393933 · 發表于 2020-10-21 08:17

luo12dan66 發表于 2020-10-10 11:49
你的敷銅操作流程貼一下圖，另外敷銅設置參數給出來看看，一般正常兩個都是一樣的，我這邊用軟件無法還原出 ...

我用網格鋪銅，這個焊盤就會出現這個現象，線寬線距1*1mm，轉換成全部鋪銅就沒有這個現象，還有我用的是Keep-out-layer層畫了個圈在這個焊盤孔，直徑是5mm的，如果改到3mm一下，鋪銅就圓滑，不然都會像鋸齒狀

ID:393933 · 發表于 2020-10-21 08:18

dj3365191 發表于 2020-10-10 16:13
是兩個焊盤設置的參數不同引起的

不可能的吧，畫封裝的時候是一起放的啊，連續放了四個

ID:832590 · 發表于 2020-10-21 11:34

不影響
