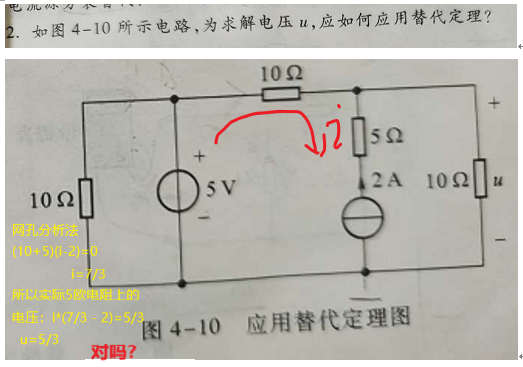

關于替代定理請教大佬們幫我看看怎么解?求思路

ID:68940 · 發表于 2020-10-15 21:14

最左邊電壓源與10歐并聯等效為電壓源，5v與10歐串聯等效為0.5安和10歐并聯，中間的電流源和電阻串聯用電流替代，10歐與10歐并聯成5歐，合計2.5安培電流流經右端5歐電阻，因此壓降為12.5v，u=12.5v。

ID:414556 · 發表于 2020-10-15 23:10

5歐上有5*2=10V的電壓，接下來的自己想。這種電路分析要自己做才能印象深刻。

ID:413056 · 發表于 2020-10-16 01:31

amandv 發表于 2020-10-15 23:10
5歐上有5*2=10V的電壓，接下來的自己想。這種電路分析要自己做才能印象深刻。

這樣對嗎，我把左邊看作一個恒定的電壓源

ID:68940 · 發表于 2020-10-16 09:15

左邊電壓源與10歐并聯等效為0.5安和10歐串聯，10歐與10歐串聯和電流源串聯用電流源替代，中間的電流源和電阻串聯用電流替代，合計2.5安培電流流經右端10歐電阻，因此壓降為25v，u=25v。

ID:413056 · 發表于 2020-10-17 09:08

dpjltwhz 發表于 2020-10-16 09:23
最左邊電壓源與10歐并聯等效為電壓源，5v與10歐串聯等效為0.5安和10歐并聯，中間的電流源和電阻串聯用電流 ...

我遺漏了一個點就是電流源左端電路可以等效成中間10歐電阻和電壓源串聯（我誤點在一直想著用電源模型互換法

）。我用戴維寧定理檢驗過答案是正確的。感謝你的助答

ID:68940 · 發表于 2020-10-20 08:46

謝謝你的積分，有什么問題，還可以提問，我會的，會無償幫助解決。
