分立式ARM+FPGA核間通信綜合案例

[復制鏈接]
ID:336245 發表于 2020-10-30 19:15 | 顯示全部樓層 |閱讀模式
本案例是基于創龍SOM-TL437xF是一款TI Sitara系列AM4376/AM4379 ARM Cortex-A9 + XilinxSpartan-6 FPGA處理器設計的異構多核工業級核心板,進行案例分享的。
1   案例功能
Spartan-6 FPGA通過ADS8568進行AD數據采集,并將AD數據通過核心板內部與ARM端連接的GPMC高速并行接口傳送到AM437xARM。ARM端運行Qt程序,將從GPMC接口讀取的AD數據進行波形顯示。
2   案例框圖
1



3   案例演示3.1 硬件連接

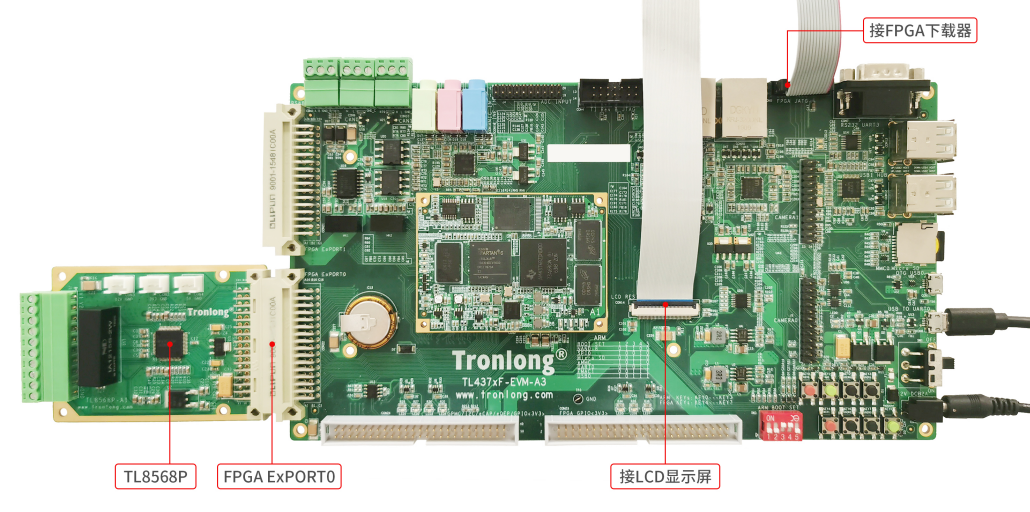

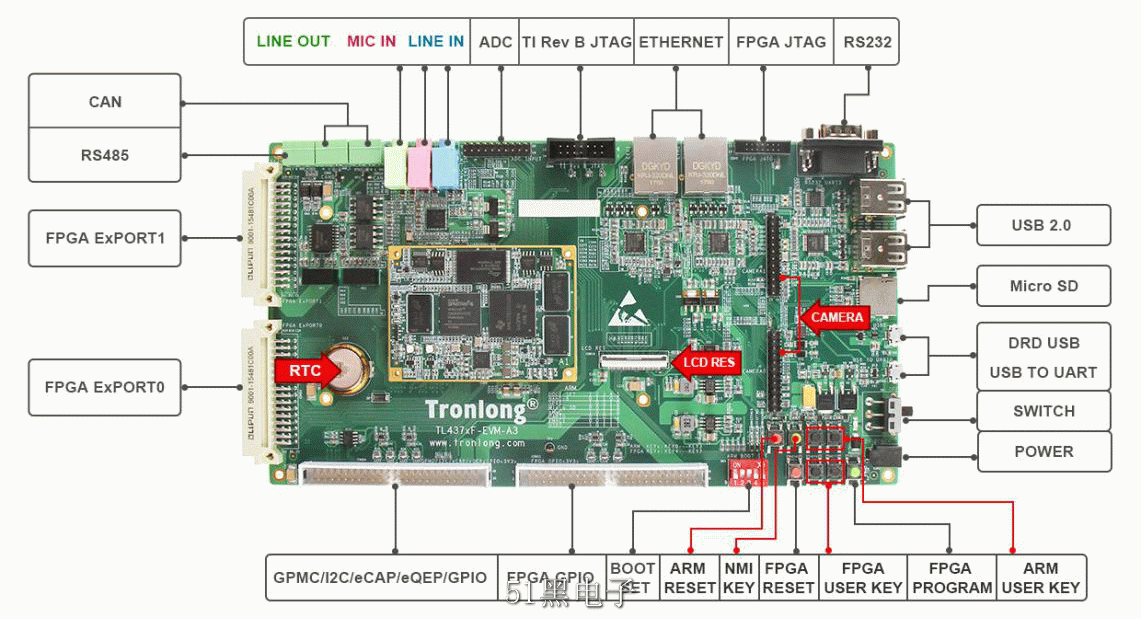

本案例基于創龍科技(Tronlong)的TL437xF-EVM(AM437x ARM + Spartan-6FPGA)評估板、TL8568P(ADS8568)模塊進行測試。
圖片2.png 圖 2

圖 3


3.2 案例測試

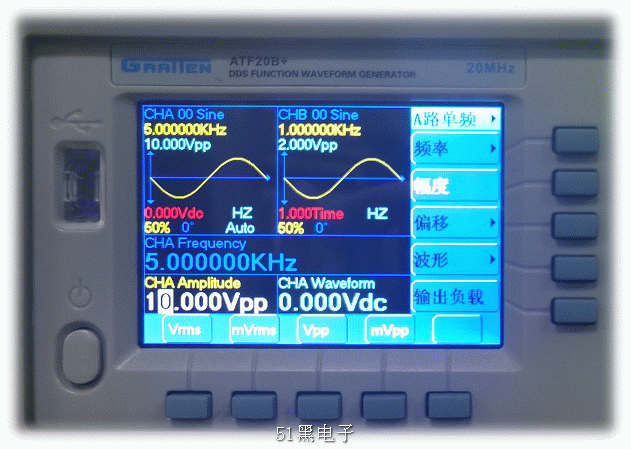

將TL8568P模塊的任意通道正確連接信號發生器,并使信號發生器輸出10Vpp、5KHz的正弦波。本案例支持8通道AD數據同時采集與顯示,本次測試僅演示ADC_V1通道AD數據的采集與顯示。
4

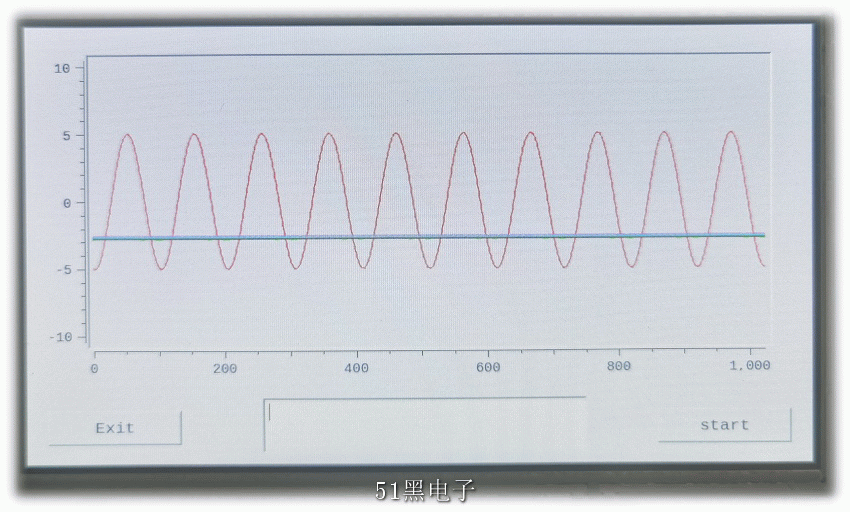

按照用戶手冊操作步驟進行程序的加載,Qt程序運行后,LCD顯示屏將顯示AD數據的正弦波。點擊屏幕上的pause按鈕后,波形將暫停在某個狀態,再點擊start按鈕,顯示屏又將顯示動態波形,點擊Exit按鈕可退出顯示。
圖 5

4  關鍵代碼4.1 ARM端關鍵代碼說明

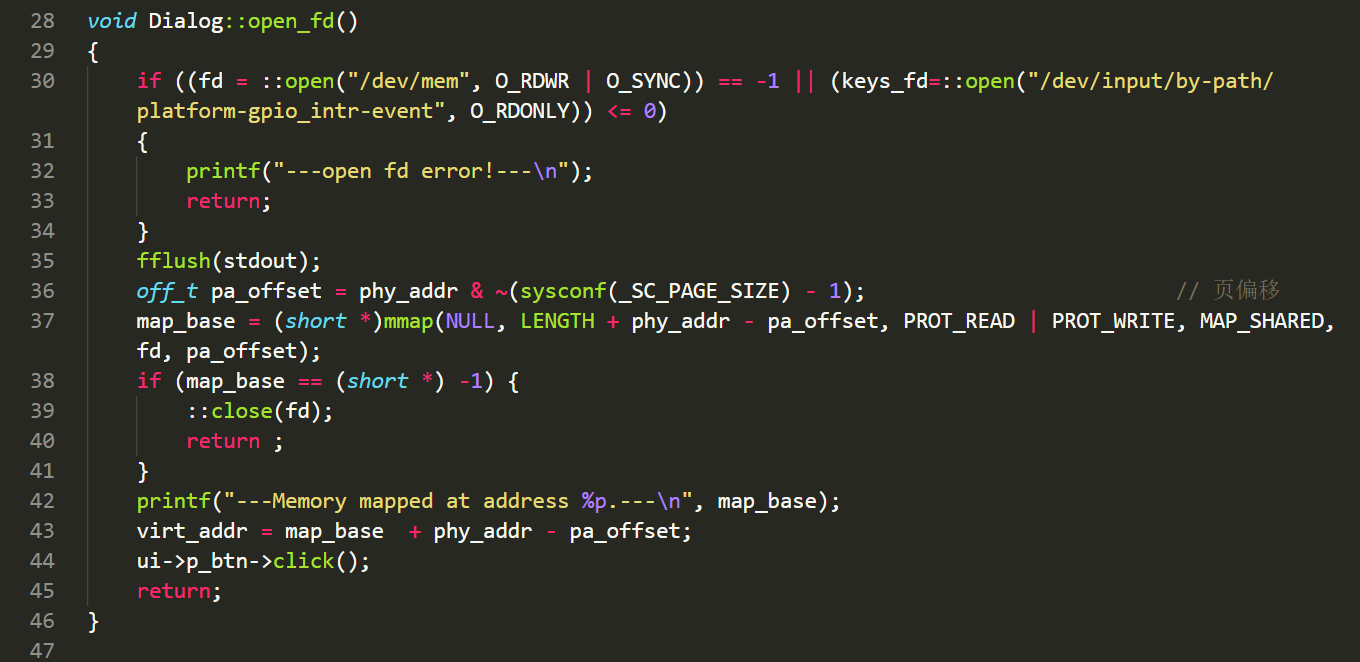

(1)              打開“/dev/mem”設備,并將GMPC地址空間映射到用戶空間。
6 src\dialog.cpp

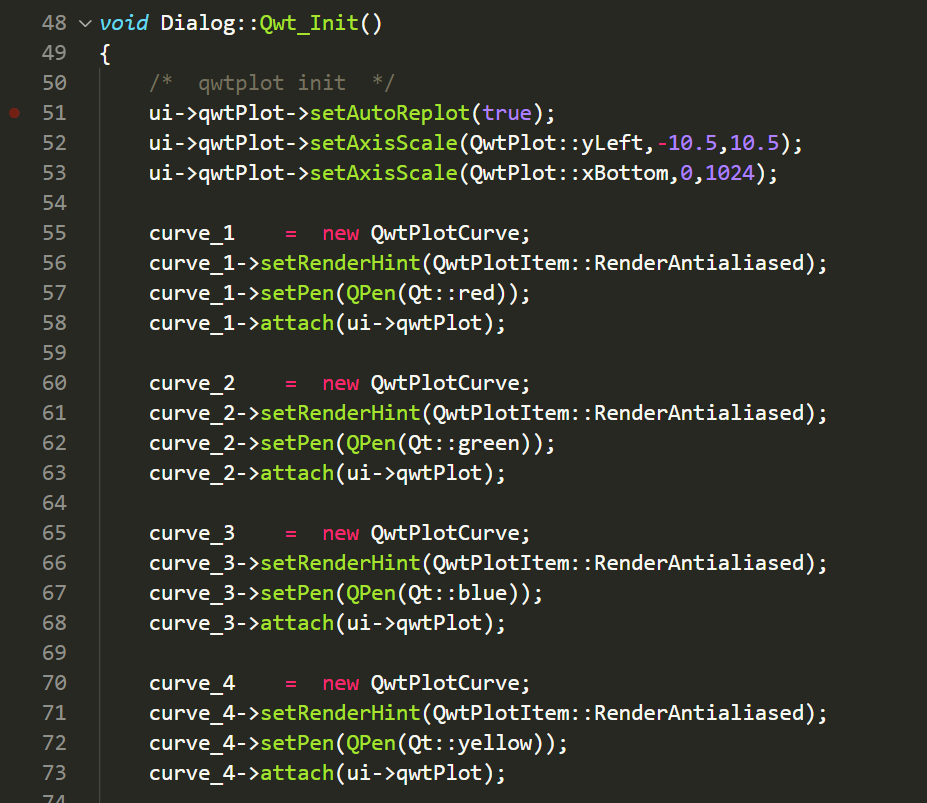

(2)              初始化QWT圖表。
7 src\dialog.cpp

(3)              繪制波形。
8 src\dialog.cpp

4.2 FPGA端關鍵代碼說明

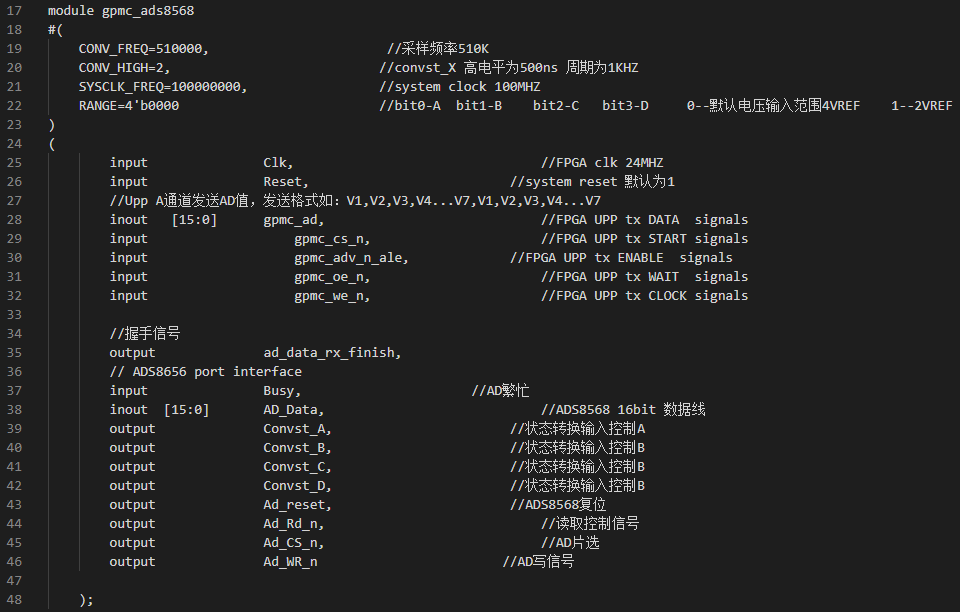

(1)   定義端口,采樣率設置為510KSPS。
圖9 hdl\gpmc_ads8568.v

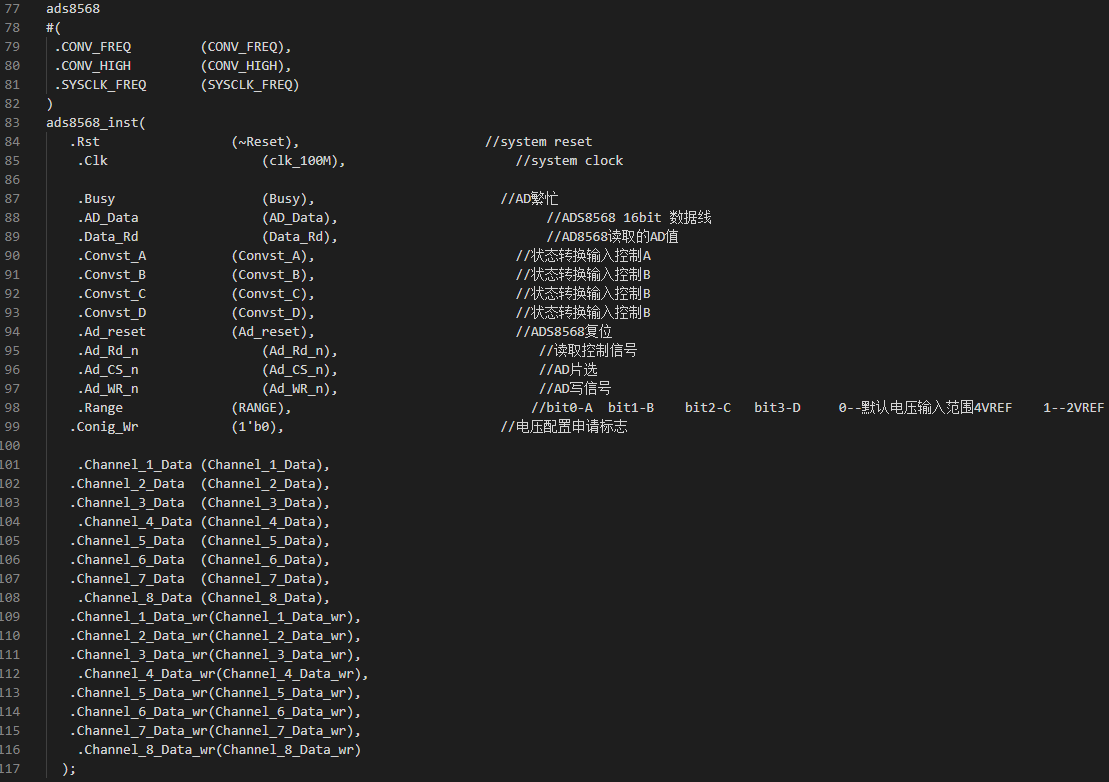

(2)   調用ads8568模塊,控制AD數據采集。
10 hdl\gpmc_ads8568.v

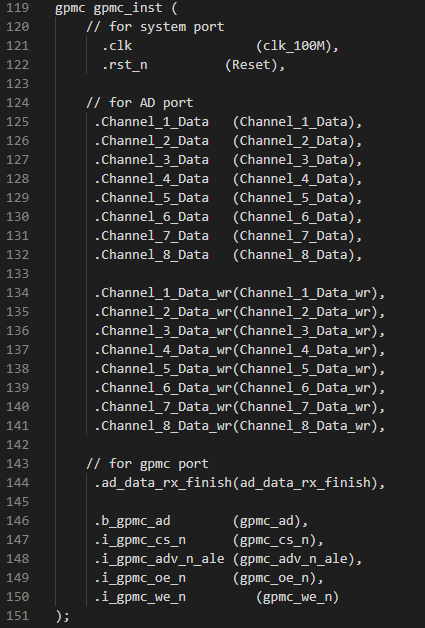

(3)   調用gpmc模塊,將ads8568模塊的數據通過并口發送出去。
11 hdl\gpmc_ads8568.v

RTL原理圖如下所示:
圖片12.png 12
5   應用場合
13

6  技術交流群
AM437x交流群:373129850、487528186
Spartan-6交流群:311416997、101245165
