關于RGB燈的灰度/亮度調節

ID:525511 · 發表于 2020-11-4 10:32

最近在寫RGB點燈的程序。
通過PWM三路，實現了RGB的調色。

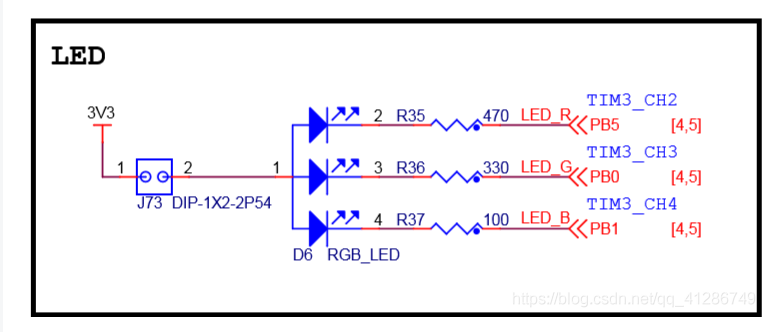

電路大致是這種。

現在我想調節亮度，網上查了，一種方法是三種基色同時遞加或遞減來實現亮度的調節，但是會造成顏色發生偏移問題。
另一種方法是采用HSV空間顏色來實現亮度調節，查閱HSV相關資料，知道可以將RGB轉成HSV，但是HSV的數據要怎么
顯示呢？

除了上面說的兩種方法，還有什么方法可以調RGB的亮度呢？硬件上電路需要改變嗎？或者是需要使用專用的驅動IC?

ID:213173 · 發表于 2020-11-4 13:02

這個電路已經是比較合理的設計，3路PWM驅動分別控制亮度，調整3個電阻比值確定白平衡。

ID:514901 · 發表于 2020-11-4 14:53

用驅動IC吧，WS2812，很方便

ID:525511 · 發表于 2020-11-4 16:42

wulin 發表于 2020-11-4 13:02
這個電路已經是比較合理的設計，3路PWM驅動分別控制亮度，調整3個電阻比值確定白平衡。

3路pwm控制亮度調出來是不同的顏色，要保持某種顏色，然后不同的亮度，這個要怎么做呢？
比如我想顯示粉紅色，然后有10級不同的亮度

ID:278840 · 發表于 2020-11-4 16:46

老夫任我行發表于 2020-11-4 16:42
3路pwm控制亮度調出來是不同的顏色，要保持某種顏色，然后不同的亮度，這個要怎么做呢？
比如我想顯示粉 ...

這涉及到調節色溫和亮度的比例問題，關鍵在于三個顏色的燈的功率調節

ID:525511 · 發表于 2020-11-4 17:02

器車人發表于 2020-11-4 16:46
這涉及到調節色溫和亮度的比例問題，關鍵在于三個顏色的燈的功率調節

調色溫和亮度這些，應該就是HSV，YUV這些吧，我知道RGB數值是可以轉成HSV的值，但是轉了之后還是用3路PWM輸出控制LED嗎？
HSV取值范圍是百份比，PWM取值是用占空比，是一樣用法嗎？比如HSV中，S的值是30%，pwm用占空比30%輸出？

ID:525511 · 發表于 2020-11-4 17:05

鄭漢松發表于 2020-11-4 14:53
用驅動IC吧，WS2812，很方便

嗯，我也覺得是要用專用的驅動IC

ID:278840 · 發表于 2020-11-4 17:11

老夫任我行發表于 2020-11-4 17:02
調色溫和亮度這些，應該就是HSV，YUV這些吧，我知道RGB數值是可以轉成HSV的值，但是轉了之后還是用3路PWM ...

比如，你的兩個燈都是100W，這里舉例白色和暖色。假如此時你的整個燈的亮度100w,白色和暖色各50w，這時亮度一定，你要改變燈的顏色，就是要調節這個100W中，白色燈和暖色燈的比例，比如一個30W，那么另外一個就是70w，以此類推，當要保持色溫不變，亮度變量或者變暗時，就要保持功率比例不變，兩個顏色的功率整體上升或者下降，但比例不變。

ID:525511 · 發表于 2020-11-4 17:23

器車人發表于 2020-11-4 17:11
比如，你的兩個燈都是100W，這里舉例白色和暖色。假如此時你的整個燈的亮度100w,白色和暖色各50w，這時亮 ...

你說的這種方法就是我題目里說到的方法一：三種基色同時遞加或遞減來實現亮度的調節。
但是網上的資料說這種方法會造成顏色偏移問題，所以我想問問還有沒有其它方法

ID:525511 · 發表于 2020-11-4 17:27

鄭漢松發表于 2020-11-4 14:53
用驅動IC吧，WS2812，很方便

像WS2812這種芯片，據說通信時序是達到1微秒甚至是納秒級的，這種要求51單片機應該玩不轉吧？
stm32主頻低的應該也有壓力

ID:1054970 · 發表于 2022-12-1 09:50

我現在也在是

ID:1054970 · 發表于 2022-12-1 09:52

我現在也是遇到這樣的問題，樓主解決了嗎？怎么在不改變它的色溫情況下，調節亮度�？梢苑窒硪幌履愕慕ㄗh嗎？謝謝啦

ID:1054970 · 發表于 2022-12-1 09:55

我現在也在做這個實驗，樓主成功了嗎？再不改變色溫的情況下，去改變燈的亮度。能說說建議嗎？謝謝啦

ID:1054970 · 發表于 2022-12-1 10:24

我也在做這個實驗，樓主做出來了嗎？在色溫不變的情況下，去調節它的亮度。有什么好的建議嗎？求分享謝謝啦

ID:748788 · 發表于 2022-12-1 13:14

老夫任我行發表于 2020-11-4 17:27
像WS2812這種芯片，據說通信時序是達到1微秒甚至是納秒級的，這種要求51單片機應該玩不轉吧？
stm32主頻 ...

51沒問題的，你可以看看這篇：http://www.torrancerestoration.com/bbs/dpj-170852-1.html
8條腿的stc足夠用

ID:1068875 · 發表于 2023-3-29 11:31

我現在也是遇到這樣的問題，樓主解決了嗎？怎么在不改變它的色溫情況下，調節亮度。可以分享一下你的建議嗎？謝謝啦

ID:69038 · 發表于 2023-3-29 14:06

本帖最后由 zhuls 于 2023-3-29 14:10 編輯

老夫任我行發表于 2020-11-4 17:27
像WS2812這種芯片，據說通信時序是達到1微秒甚至是納秒級的，這種要求51單片機應該玩不轉吧？
stm32主頻 ...

那怕是12T的51，當晶振提升到30M時，也是會驅動2812的。網上有你搜一下

ID:775776 · 發表于 2023-3-29 16:05

WS2812方便，PWM調節占空比，頻率快點

ID:77589 · 發表于 2023-3-30 15:17

老夫任我行發表于 2020-11-4 17:27
像WS2812這種芯片，據說通信時序是達到1微秒甚至是納秒級的，這種要求51單片機應該玩不轉吧？
stm32主頻 ...

WS2812沒用過，
用你的描述通信時序達到1us甚至ns級，并不是你想的那樣要控制它的MCU輸出時序必須達到這個等級；而指MCU輸出的控制時序不能超過這個極限參數，如果超過了WS2812就反應不過來了。
一句話，你說的通信時序達到1us甚至ns級是限制MCU輸出時序上限的，不是限制下限的�。。。。。�！

ID:419909 · 發表于 2023-3-30 20:18

一直用STC15W系列驅動WS2812，一點問題都沒有。

ID:291668 · 發表于 2023-3-30 22:56

測試了才會知道。有實物只管做實驗就好了。動動手來的更直觀
