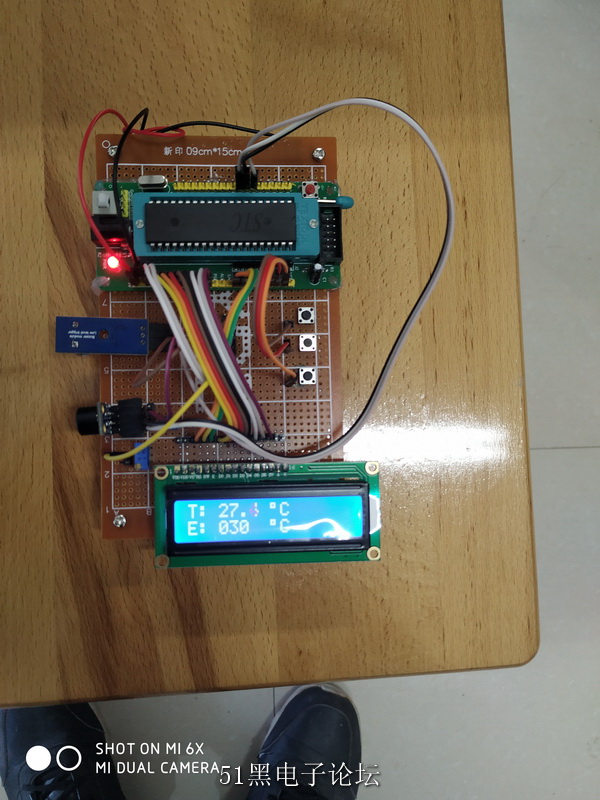

MLX90614+單片機制作的簡易體外溫度測量

[復制鏈接]
ID:789174 發表于 2020-11-14 21:38 | 顯示全部樓層 |閱讀模式

單片機源程序如下:
  1. #include"reg52.h"
  2. #include"intrins.h"
  3. #define  uint  unsigned int
  4. #define  uchar unsigned char
  5. #define  Nack_counter  10
  6. uchar num;
  7. signed char alarm=30; //默認為30攝氏度報警
  8. signed char tempalarm=0;
  9. unsigned char szl[3];
  10. //************** 端口定義**************
  11. //LCD 控制線接口
  12. uchar flag1;
  13. sbit  RS=P0^7;
  14. sbit  RW=P0^6;
  15. sbit  LCDE=P0^5;
  16. //按鍵接口
  17. sbit key1=P0^0;
  18. sbit key2=P0^1;
  19. sbit key3=P0^2;
  20. //蜂鳴器報警接口
  21. sbit buzzer= P1^5;
  22. //mlx90614 端口定義
  23. sbit  SCL=P1^6;// 時鐘線
  24. sbit  SDA=P1^7;// 數據線
  25. //************ 數據定義****************
  26. bdata uchar flag;//可位尋址數據
  27. sbit bit_out=flag^7;
  28. sbit bit_in=flag^0;
  29. uchar DataH,DataL,Pecreg,t,num;
  30. //************ 函數聲明*****************************************
  31. void   start_bit();                 //MLX90614 發起始位子程序
  32. void   stop_bit();                 //MLX90614發結束位子程序
  33. uchar  rx_byte(void);              //MLX90614 接收字節子程序
  34. void   send_bit(void);             //MLX90614發送位子程序
  35. void   tx_byte(uchar dat_byte);     //MLX90614 接收字節子程序
  36. void   receive_bit(void);           //MLX90614接收位子程序
  37. void   delay(uint N);              //延時程序
  38. uint   memread(void);             // 讀溫度數據
  39. void   init1602(void);            //LCD 初始化子程序
  40. void   chk_busy_flg(void);         //LCD 判斷忙子程序
  41. void   dis_cmd_wrt(uchar cmd);     //LCD 寫命令子程序
  42. void   dis_dat_wrt(uchar dat);       //LCD 寫數據子程序
  43. void   display(uint Tem);           // 顯示子程序
  44. void   baojing(void);                                  //報警子程序

  46. //*************主函數*******************************************
  47. void main()
  48. {
  49. uint Tem,k;  //函數部分
  50. SCL=1;
  51. SDA=1;
  52. _nop_(); _nop_();_nop_();_nop_();
  53. SCL=0;
  54. delay(1000);
  55. SCL=1;
  56. init1602();
  57. while(1)
  58. {            if(!key1)
  59.   {
  60.      delay(4000);
  61.          if(!key1&&alarm<125)
  62.          {        delay(4000);
  63.             alarm++;
  64.                 delay(4000);
  65.      }
  66.   }
  67.    if(!key3)
  68.    {
  69.      delay(4000);
  70.      if(!key3&&alarm>0)
  71.          {
  72.             delay(4000);
  73.           alarm--;
  74.           delay(4000);
  75.          }
  76.    }
  77.          dis_cmd_wrt(0x80);
  78.      dis_dat_wrt('T');
  79.          dis_dat_wrt(':');
  80.          dis_cmd_wrt(0x80+0x40);
  81.      dis_dat_wrt('E');
  82.          dis_dat_wrt(':');
  83.      szl[0]=alarm/100+0x30;
  84.          szl[1]=alarm%100/10+0x30;
  85.          szl[2]=alarm%100%10+0x30;
  86.              dis_cmd_wrt(0x80+0x43);
  87.                  for(k=0;k<3;k++)
  88.                  {
  89.                   dis_dat_wrt(szl[k]);
  90.                   delay(10);
  91.                  }
  92.          dis_cmd_wrt(0x80+0x48);
  93.      dis_dat_wrt(0xdf);
  94.          dis_dat_wrt('C');
  95.      dis_cmd_wrt(0x88);
  96.      dis_dat_wrt(0xdf);
  97.          dis_dat_wrt('C');
  98.    Tem=memread();
  99.    display(Tem);
  100.    delay(20);
  101.    tempalarm=num;
  102.    baojing();
  103. }
  104. }
  105. //*************報警控制*******************************************
  106. void baojing(void)
  107. {
  108.   if(tempalarm>=alarm)//報警判斷
  109.   {
  110.         for(t=0;t<4;t++)
  111.         {
  112.         buzzer=0;//打開報警蜂鳴器
  113.         delay(2000);
  114.         buzzer=1;
  115.         delay(2000);
  116.         }
  117.   }
  118. }
  119. void delay_nms(unsigned int n)
  120. {
  121.         unsigned int j=0;
  122.         unsigned char i=0;
  123.         for(j=0;j<n;j++)
  124.         {
  125.                 for(i=0;i<120;i++)
  126.                 {
  127.                         _nop_();
  128.                 }
  129.         }
  130. }

  132. //*********輸入轉換并顯示*********
  133. void display(uint Tem)
  134. {
  135. uint T,a,b;
  136. T=Tem*2;
  137. if(!key2)
  138. {
  139.     delay(20);
  140.         if(!key2)
  141.          {
  142.            delay(20);
  143.            T=(0.1923*(T*0.01-273.15)+29.9250)*100+27315;  //人體體溫補償
  144.
  145.           }
  146.   }
  147.   dis_cmd_wrt(0x83);  //初始顯示位置
  148. if(T>=27315)
  149. {
  150.    T=T-27315;
  151.    a=T/100;
  152.    num=a;
  153.    b=T-a*100;
  154. //---------------------------
  155.    if(a>=100)
  156.    {
  157.     dis_dat_wrt(0x30+a/100);
  158.     a=a%100;
  159.     dis_dat_wrt(0x30+a/10);
  160.     a=a%10;
  161.     dis_dat_wrt(0x30+a);
  162.    }
  163.    else if(a>=10)
  164.    {
  165.     dis_dat_wrt(0x30+a/10);
  166.     a=a%10;
  167.     dis_dat_wrt(0x30+a);
  168.    }
  169.    else
  170.    {
  171.     dis_dat_wrt(0x30+a);
  172.    }
  173.    dis_dat_wrt(0x2e);// 顯示點
  174.    //---------------------------
  175.   if(b>=10)
  176.   {
  177.     dis_dat_wrt(0x30+b/10);
  178.     b=b%10;
  179.   }
  180.   else
  181.   {
  182.     dis_dat_wrt(0x30);
  183.   }


  186. }
  187. //==========
  188. else
  189. {
  190.   T=27315-T;
  191.   a=T/100;
  192.   num=a;
  193.   b=T-a*100;
  194.   dis_dat_wrt(0x2d);
  195. //--------------------------
  196.   if(a>=10)
  197.   {
  198.     dis_dat_wrt(0x30+a/10);
  199.     a=a%10;
  200.     dis_dat_wrt(0x30+a);
  201.   }
  202.   else
  203.   {
  204.     dis_dat_wrt(0x30+a);
  205.   }
  206.     dis_dat_wrt(0x2e);//顯示點
  207. //--------------------------
  208.   if(b>=10)
  209.   {
  210.     dis_dat_wrt(0x30+b/10);
  211.     b=b%10;
  212.     dis_dat_wrt(0x30+b);
  213.   }
  214.   else
  215.   {
  216.     dis_dat_wrt(0x30);
  217.     dis_dat_wrt(0x30+b);
  218.   }
  219.
  220. }
  221. }

  223. //************************************
  224. void   start_bit(void)
  225. {
  226.    SDA=1;
  227.    _nop_();_nop_();_nop_();_nop_();_nop_();
  228.    SCL=1;
  229.    _nop_();_nop_();_nop_();_nop_();_nop_();
  230.    SDA=0;
  231.    _nop_();_nop_();_nop_();_nop_();_nop_();
  232.    SCL=0;
  233.    _nop_();_nop_();_nop_();_nop_();_nop_();

  235. }
  236. //------------------------------
  237. void   stop_bit(void)
  238. {

  240.    SCL=0;
  241.    _nop_();_nop_();_nop_();_nop_();_nop_();
  242.    SDA=0;
  243.    _nop_();_nop_();_nop_();_nop_();_nop_();
  244.    SCL=1;
  245.    _nop_();_nop_();_nop_();_nop_();_nop_();
  246.    SDA=1;
  247. }
  248. //--------- 發送一個字節---------
  249. void  tx_byte(uchar dat_byte)
  250. {
  251.    char i,n,dat;
  252.    n=Nack_counter;
  253. TX_again:
  254.    dat=dat_byte;
  255.    for(i=0;i<8;i++)
  256.    {
  257.      if(dat&0x80)
  258.       bit_out=1;
  259.      else
  260.       bit_out=0;
  261.      send_bit();
  262.      dat=dat<<1;
  263.    }
  264.
  265.       receive_bit();
  266.    if(bit_in==1)
  267.    {
  268.     stop_bit();
  269.     if(n!=0)
  270.     {n--;goto Repeat;}
  271.     else
  272.      goto exit;
  273.    }
  274.    else
  275.     goto exit;
  276. Repeat:
  277.     start_bit();
  278.     goto TX_again;
  279. exit: ;
  280. }
  281. //-----------發送一個位---------
  282. void  send_bit(void)
  283. {
  284.   if(bit_out==0)
  285.
  286.   SDA=0;
  287.   else
  288.   SDA=1;
  289.   _nop_();
  290.   SCL=1;
  291.   _nop_();_nop_();_nop_();_nop_();
  292.   _nop_();_nop_();_nop_();_nop_();
  293.   SCL=0;
  294.   _nop_();_nop_();_nop_();_nop_();
  295.   _nop_();_nop_();_nop_();_nop_();
  296. }
  297. //---------- 接收一個字節--------
  298. uchar rx_byte(void)
  299. {
  300.   uchar i,dat;
  301.   dat=0;
  302.   for(i=0;i<8;i++)
  303.   {
  304.     dat=dat<<1;
  305.     receive_bit();
  306.     if(bit_in==1)
  307.     dat=dat+1;
  308.   }
  309.   send_bit();
  310.   return dat;
  311. }

  313. //---------- 接收一個位----------
  314. void receive_bit(void)
  315. {
  316.   SDA=1;bit_in=1;
  317.   SCL=1;
  318.   _nop_();_nop_();_nop_();_nop_();
  319.   _nop_();_nop_();_nop_();_nop_();
  320.   bit_in=SDA;
  321.   _nop_();
  322.   SCL=0;
  323.   _nop_();_nop_();_nop_();_nop_();
  324.   _nop_();_nop_();_nop_();_nop_();
  325. }
  326. //------------ 延時--------------
  327. void   delay(uint N)
  328. {
  329.   uint i;
  330.   for(i=0;i<N;i++)
  331.      _nop_();
  332. }
  333. //------------------------------
  334. uint memread(void)
  335. {
  336.   start_bit();
  337.   tx_byte(0xB4);  //Send SlaveAddress ==============================
  338.   tx_byte(0x07);  //Send Command
  339.   //------------
  340.   start_bit();
  341.   tx_byte(0x01);
  342.   bit_out=0;
  343.   DataL=rx_byte();
  344.   bit_out=0;
  345.   DataH=rx_byte();
  346.   bit_out=1;
  347.   Pecreg=rx_byte();
  348.   stop_bit();
  349.   return(DataH*256+DataL);
  350. }
  351. //******************LCD 顯示子函數***********************
  352. void init1602(void)        // 初始化LCD
  353. {
  354.    dis_cmd_wrt(0x01);
  355.    dis_cmd_wrt(0x0c);
  356.    dis_cmd_wrt(0x06);
  357.    dis_cmd_wrt(0x38);
  358.
  359. ……………………

  361. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼

所有程序51hei提供下載:
溫度測量.zip (12.65 KB, 下載次數: 64)


評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:869708 發表于 2021-1-1 22:36 | 顯示全部樓層
我用51單片機做調試，晶振是用11.0592M，發現這個程序使用不了，返回值都是255
回復

使用道具 舉報

ID:959370 發表于 2021-8-11 16:19 | 顯示全部樓層
可以分享一下原理圖嗎
回復

使用道具 舉報

ID:953538 發表于 2021-8-12 08:26 | 顯示全部樓層
把原理圖補上就好了，配置齊全了。
