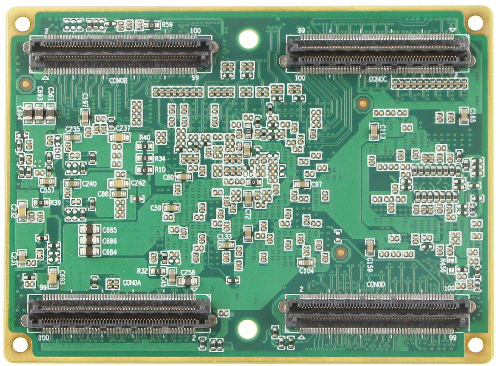

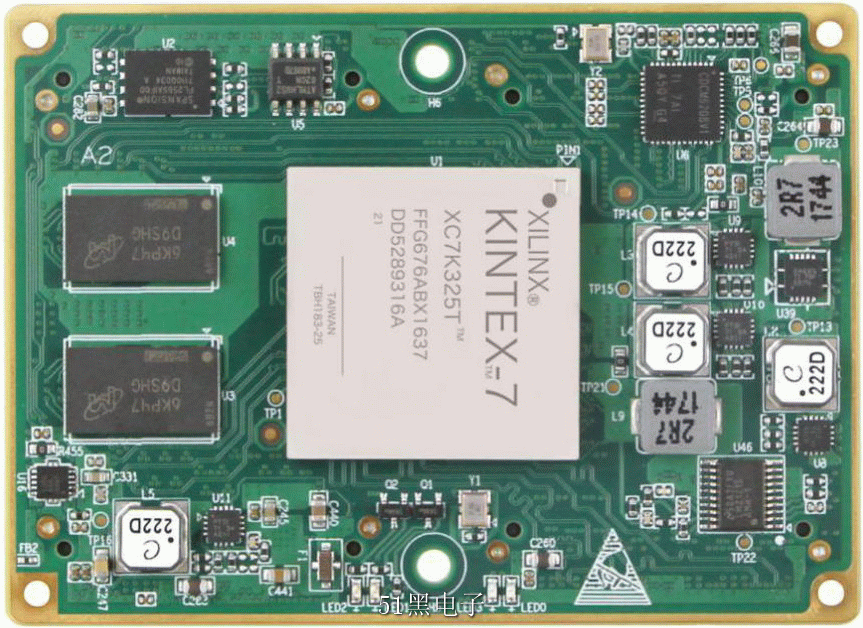

Xilinx Kintex-7 XC7K325T-2FFG676I嵌入式核心板簡介 圖1 Xilinx Kintex-7核心板簡介創龍科技SOM-TLK7是一款基于Xilinx Kintex-7系列FPGA設計的高端工業級核心板。FPGA引腳資源通過工業級高速B2B連接器引出。核心板經過專業的PCB Layout和高低溫測試驗證，穩定可靠，可滿足各種工業應用環境。 用戶使用核心板進行二次開發時，僅需專注上層運用，降低了開發難度和時間成本，可快速進行產品方案評估與技術預研。 圖 2 核心板正面圖 圖3 Xilinx Kintex-7硬件參數 | FPGA | Xilinx Kintex-7 XC7K325T-2FFG676I | | | | | | | | | | | | | 單端（17個），差分對（135對），共287個IO | | 4x 100pin高速B2B連接器，間距0.5mm，合高5.0mm，共400pin | | | | |

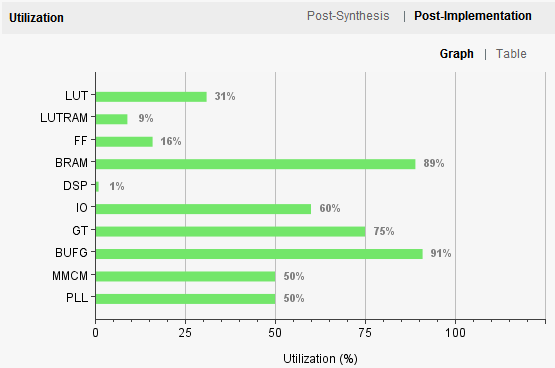

Xilinx Kintex-7開發資料（1） 提供核心板引腳定義、可編輯底板原理圖、可編輯底板PCB、芯片Datasheet，縮短硬件設計周期； （2） 提供平臺開發工具，節省軟件整理時間，上手容易； （3） 提供豐富的Demo程序，方便快速進行產品評估。 開發案例主要包括： Ø SDI、PAL、CameraLink視頻采集開發案例 Ø AD9613高速AD采集開發案例 Ø SFP+光口開發案例 Ø Aurora開發案例 Xilinx Kintex-7電氣特性工作環境 表 1 功耗測試 表 2 備注：以上結果基于TLK7-EVM評估板測得。功耗測試數據與具體應用場景有關，測試數據僅供參考。 狀態1：不接入任何外設，運行資源利用率較低的LED閃爍程序進行測試。 狀態2：不接入任何外設，運行資源利用率較高的IFD綜合案例進行測試，電源估算功率為6.625W，資源利用率如下圖所示。 圖4 Xilinx Kintex-7技術服務（1） 協助底板設計和測試，減少硬件設計失誤； （2） 協助解決按照用戶手冊操作出現的異常問題； （3） 協助產品故障判定； （4） 協助正確編譯與運行所提供的源代碼； （5） 協助進行產品二次開發； （6） 提供長期的售后服務。 （7） Kintex-7交流群：311416997、101245165 （8） 現為感謝廣大DSP、ARM、FPGA嵌入式開發者的支持，創龍科技年終回饋新老用戶 （9） 現DSP、ARM、FPGA評估板，拓展模塊，仿真器（XDS560V2、XDS200、XDS100V2等）全場第二件5折；還有好禮相送！ （10） 11月11日-12月31日，tronlongtaobao 可了解一下！
|
