- 實驗?zāi)康模?/font>
初步掌握Keil（C51語言）和SUN ES59PA實驗儀的操作和使用，能夠輸入和運行簡單的程序。 SUN ES59PA實驗儀一套、具有一個RS232串行口并安裝Keil C51的計算機一臺。 1.在計算機上已安裝Keil C51軟件。這個軟件既可以與硬件（SUN ES59PA實驗儀）連接，在硬件（單片機）上運行程序；也可以不與硬件連接，僅在計算機上以虛擬仿真的方法運行程序。如果程序有對硬件的驅動，就需要與硬件連接；如果沒有硬件動作，僅有軟件操作，就可以使用虛擬仿真。 2. 實驗的硬件環境： A3區：CPU總線、I/O接口 片選區 JP37，JP45：地址線A0..A7； JP48、JP50：CPU的D0..D7，它只能作地址/數據總線使用，不能做I/O口使用； JP32、JP94：CPU的P0口； JP51、JP55：CPU的P1口； JP59、JP95：CPU的P2，它可作I/O、地址線A8..A15使用； JP61、JP64：CPU的P3口； JP31：如果P0作地址/數據總線使用，請不要短接JP31；否則，請短接JP31。 片選區

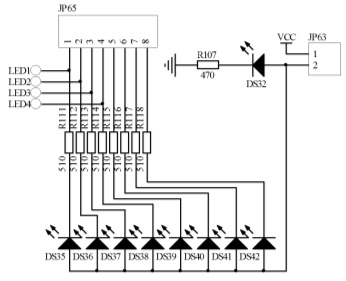

F5區：發光二極管部分 發光二極管電路原理圖 3.本實驗硬件要求的硬件連接： 注意：引腳一一對應連接，即pin1接另一個的pin1，…… 1.掌握軟件的開發過程： 1）建立一個工程項目選擇芯片確定選項。 2）加入C 源程序文件或匯編源程序文件。 3）用項目管理器生成各種應用文件。 4）檢查并修改源文件中的錯誤。 5）編譯連接通過后進行軟件模擬仿真。 6）編譯連接通過后進行硬件仿真。 2.在本實驗的硬件環境下，編程：實現同時在P1.0和P1.1上各輸出一個頻率同為1Hz但電平狀態相反的方波。 - 實驗步驟和實驗結果：
A、實現內容1的實驗步驟和實驗結果： 1. 在E盤根目錄下新建一個工程目錄sy101、運行Keil并新建一個工程項目： ①執行Project→New Project...命令。 ②保證工程文件保存的文件夾為“E:\sy101”，輸入工程名sy101。 ③點擊保存按鈕，保存工程文件。 彈出下一對話框。 ①選CPU廠家（Atmel）→②選CPU型號(AT89C51), ③選好后確定 接著設置晶振頻率及生成HEX 文件等選項。 ①Project→②Options for Target ‘Target 1’… →③在Target選項頁中→④更改CPU 晶振頻率為12MHz→⑤在Output選項頁中→⑥選擇生成HEX 文件，其它采用缺省設置→⑦選好后點擊確定。 2.建立C源程序文件 ①執行File→New命令，彈出源文件編輯窗口。 輸入以下C源程序： #include "reg51.h" main() { unsigned char i,j,k; while(1) { P1^=0x01; for(i=10;i>0;i--) for(j=100;j>0;j--) for(k=250;k>0;k--); } } 源程序編寫完后，執行File→Save As...命令，將文件以“sy101.c”為文件名保存在“E:\sy101 ”文件夾下，獲得C語言源程序文件。 3.將源程序文件加入工程，并用項目管理器生成(構建得到)各種應用文件 ①在工程窗口，點擊Target 1 前之+ 號→出現②Source Group1→③點擊Source Group1并按鼠標右鍵會生彈出下拉菜單，選擇④Add Files to Group ‘ Source Group 1’ →⑤在打開的Add Files to Group ‘ Source Group 1’窗口中點擊add向項目中添加sy101.c 源文件→⑥點擊close關閉Add Files to Group ‘ Source Group 1’窗口→⑦在Source Group 1 前會出現一個+號→⑧點擊+號，彈出sy101. c文件名，點擊該文件名→⑨主編輯窗口中會出現該源程序文件的內容，執行Project→Build target 構建命令就會生成一系列文件，如OBJ 文件、LST 文件、HEX文件等。 4.檢查并修改源文件中的錯誤 如果在源文件中存在錯誤，則在Output 窗口中會出現錯誤提示信息，可以在源程序中進行修改，然后存盤后重新構建。 5.編譯連接通過后進行軟件模擬仿真 Debug→Start/Stop Debug Session進入軟件模擬的仿真窗口，可使用單步、設斷點來進行調試和除錯。 6.編譯連接通過后進行硬件仿真 保證實驗儀的仿真USB口與PC機USB口連接，用8針排線連接實驗儀A3區的JP51和F5區的JP65（注意引腳一一對應），給實驗儀通電，設置硬件實時仿真調試選項：單擊工程窗口中的Target 1，執行Project→Options for Target ‘Targetl’ ...命令，在對話框的Debug頁選中“Use”單選框，在其后面的下拉式文本框中選中“SUN ES59PA”，其它采用默認選項，點擊確定按鈕。 執行Debug→Start/Stop Debug Session命令進入硬件實時調試窗口，執行Debug→Go命令連續運行程序，觀察LED發光管DS35的顯示效果為：連接到P1.0的LED發光管DS35以1秒的周期閃爍。 另外進入硬件實時調試窗口后，還可打開各種觀察窗口，進行設置斷點、單步運行、運行到光標處、連續執行等調試操作。 B、實現內容2的實驗步驟和實驗結果： 1.運行Keil并新建一個工程項目： ①執行Project→New Project...命令。 ②保證工程文件保存的文件夾為“E:\sy101”，輸入工程名sy102。 ③點擊保存按鈕，保存工程文件。 彈出下一對話框。 ①選CPU廠家（Atmel）→②選CPU型號(AT89C51), ③選好后確定 接著設置晶振頻率及生成HEX 文件等選項。 ①Project→②Options for Target ‘Target 1’… →③在Target選項頁中→④更改CPU 晶振頻率為12MHz→⑤在Output選項頁中→⑥選擇生成HEX 文件，其它采用缺省設置→⑦選好后點擊確定。 2.建立C源程序文件 ①執行File→New命令，彈出源文件編輯窗口。 輸入以下C源程序： #include "reg51.h" main() { unsigned char i,j,k; P1=0xfe; while(1) { P1^=0x03; for(i=10;i>0;i--) for(j=100;j>0;j--) for(k=250;k>0;k--); } } 源程序編寫完后，執行File→Save As...命令，將文件以“sy102.c”為文件名保存在“E:\sy101 ”文件夾下，獲得C語言源程序文件。 3.將源程序文件加入工程，并用項目管理器生成(構建得到)各種應用文件 ①在工程窗口，點擊Target 1 前之+ 號→出現②Source Group1→③點擊Source Group1并按鼠標右鍵會生彈出下拉菜單，選擇④Add Files to Group ‘ Source Group 1’ →⑤在打開的Add Files to Group ‘ Source Group 1’窗口中點擊add向項目中添加sy101.c 源文件→⑥點擊close關閉Add Files to Group ‘ Source Group 1’窗口→⑦在Source Group 1 前會出現一個+號→⑧點擊+號，彈出sy102. c文件名，點擊該文件名→⑨主編輯窗口中會出現該源程序文件的內容，執行Project→Build target 構建命令就會生成一系列文件，如OBJ 文件、LST 文件、HEX文件等。 4.檢查并修改源文件中的錯誤 如果在源文件中存在錯誤，則在Output 窗口中會出現錯誤提示信息，可以在源程序中進行修改，然后存盤后重新構建。 5.編譯連接通過后進行軟件模擬仿真 Debug→Start/Stop Debug Session進入軟件模擬的仿真窗口，可使用單步、設斷點來進行調試和除錯。 6.編譯連接通過后進行硬件仿真 保證實驗儀的仿真USB口與PC機USB口連接，用8針排線連接實驗儀A3區的JP51和F5區的JP65（注意引腳一一對應），給實驗儀通電，設置硬件實時仿真調試選項：單擊工程窗口中的Target 1，執行Project→Options for Target ‘Targetl’ ...命令，在對話框的Debug頁選中“Use”單選框，在其后面的下拉式文本框中選中“SUN ES59PA”，其它采用默認選項，點擊確定按鈕。
執行Debug→Start/Stop Debug Session命令進入硬件實時調試窗口，執行Debug→Go命令連續運行程序，觀察LED發光管DS35的顯示效果為：連接到P1.0和P1.1的LED發光管DS35以1秒的周期閃爍。 另外進入硬件實時調試窗口后，還可打開各種觀察窗口，進行設置斷點、單步運行、運行到光標處、連續執行等調試操作。
