74LS148控制數碼管數字顯示電路的設計

2.1 主要技術指標

利用編/譯碼器、按鍵和數碼管設計一數字顯示電路，要求按下編號為0~7中的任一按鍵時，數碼管能夠顯示出對應的數字。
2.2整體設計方案

2.2.1 設計方案

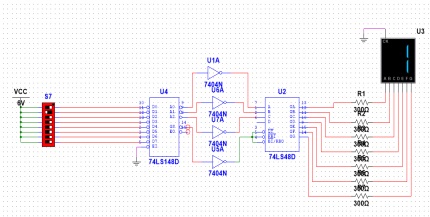

用八按鍵開關實現高低電平的輸入；按鍵與BCD碼之間的轉換用74LS148D八三編碼器實現；BCD碼與數字顯示之間的轉換用譯碼器74LS48D實現，最后加一七位共陰數碼管顯示對應按鍵的0~7的數字。

圖2-1 74LS148的功能表及在Multisim中的邏輯圖

圖2-2 74LS48D在Multisim中的邏輯圖

1、按鍵開關部分：控制高低電平對74LS48D編碼器的輸入。

圖2-3 電路設計按鍵部分截圖

2、編碼/譯碼器：將按鍵輸入的高低電平用74LS148D編碼為BCD碼，因?yàn)檩敵龆藶榉�，所以在A0~2口接非門；根據74ls148的功能特性，在GS端加非門，當無按鍵按下時，控制74ls48不工作；當有按鍵按下時再輸入到譯碼器74LS48D中完成數碼管的顯示。

圖2-4電路設計編碼/譯碼器部分截圖

3、數碼管的顯示：將編碼器中輸出的數據在數碼管中以0~7的數字形式顯示。

圖2-5電路設計數碼管顯示部分截圖

在Multisim仿真軟件中進行

按下編號為0~7中的任一按鍵時，數碼管能夠顯示出對應的數字。

圖2-6電路設計仿真結果截圖

表2-1元件清單表

通過這次的電路設計對編碼/譯碼器有了一個更加全面的認識，在剛開始設計電路時，有好幾次走入了誤區，剛做按鍵控制BCD 碼時沒有想到對編碼器的使用；后來在選擇編碼 /譯碼器的時候也沒有注意到CMOS和TTL規格的區分，后來還是在老師的指導下重新認識了這一問題。這道題設計之后，也看出了自己在數字電路這一方面還需要更深入更全面的學習。
