復微MCU FM33LG0xx系列新品問世,該MCU基于ARM Cortex-M0+內核,片上大容量的嵌入式閃存,豐富的模擬數字外設,應用范圍廣泛。
隨著市場進步,終端產品升級迭代,對于MCU的性能要求也有了更高的標準。復旦微電子集團堅持幫助客戶解決問題,從客戶實際需求出發,規劃并研發了FM33LG0xx系列MCU。
該系列擁有多樣的封裝形式、豐富的模擬外設、充足的嵌入式存儲資源,CAN接口、DAC等產品特點,可廣泛應用于:物聯網通訊、傳感模塊、智能家電、電池管理、電動工具、智能表計、健康醫療、工業應用等領域。

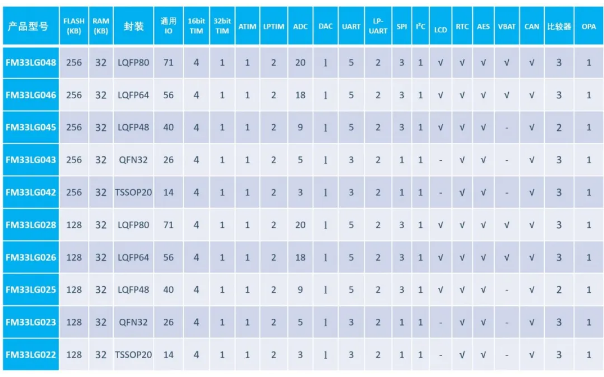

FM33LG0xx系列MCU的封裝形式包括TSSOP20、QFN32、LQFP48、LQFP64、LQFP80五種封裝形式,最高主頻可到64MHz,存儲方面集成了128/256KB的嵌入式FLASH與32KB的RAM,并集成了CAN總線,增加了該系列芯片在更多領域的可用性。
1|CAN
帶有CAN總線,支持CAN2.0B協議,可應用于需求CAN接口的應用場景。
2|DAC
片上12bit的 DAC,最高輸出速率為1Msps,支持DMA傳輸。
3|VBAT
獨立的VBAT引腳,可支持RTC單獨供電。
4|OPA
內部集成運算放大器,可用于放大微弱輸入信號,或用于弱驅動信號阻抗匹配。典型GBW 2MHz,支持standalone模式、buffer模式和PGA模式(x2, x4, x8, x16)。
5|AES
片上AES硬件運算單元,支持ECB/CBC/CTR/GCM/GMAC。
6|PGL
可編程膠合邏輯(Programmable Glue Logic)可以實現簡單的膠合邏輯,應用中可以幫助系統設計減少PCB上的邏輯器件。
7|ADC
片上2Msps 12bit SAR-ADC,可實現溫度、電池電壓或其他直流信號的測量功能,獨特的超低功耗架構設計使得芯片在1Msps采樣率的條件下,功耗僅為250uA。
8|VREF
FM33LG0集成了一個高精度基準源VREF,經過片內電路升壓后可產生多檔可配置的基準電壓。其產生的基準電壓除了給內部電路使用,還可以供片外使用,其驅動能力為10mA。
9|DIVAS
硬件除法/開方運算加速器(DIVAS)模塊用于幫助軟件加速除法和開方運算。該硬件電路包含一個有符號數整數除法器,以及一個無符號整數開方電路。
與此同時,為實現客戶端快速有效的產品開發進程,復旦微MCU團隊在進行產品研發的同時也不斷更新與完善周邊生態。
每一款系列產品都配備對應開發板供工程師進行功能驗證,軟件開發方面開發了可視化面向?qū)ο笈渲霉ぞ進FANG,并在專業論壇中發布了軟硬件開發資料,以供參考。
