Altium Designe之批量修改過孔蓋油設置

ID:611988 · 發表于 2020-12-15 09:53

1.過孔蓋油的作用：絕緣，防止短路。

2.示意圖。圖一為未進行蓋油設置的過孔，圖二為已進行蓋油設置的過孔。由圖可知兩者之間的區別在于是否設置Keep-out layer層的tenting。

圖一未進行蓋油設置的過孔圖二已進行蓋油設置的過孔

3.單個過孔的設置方法：

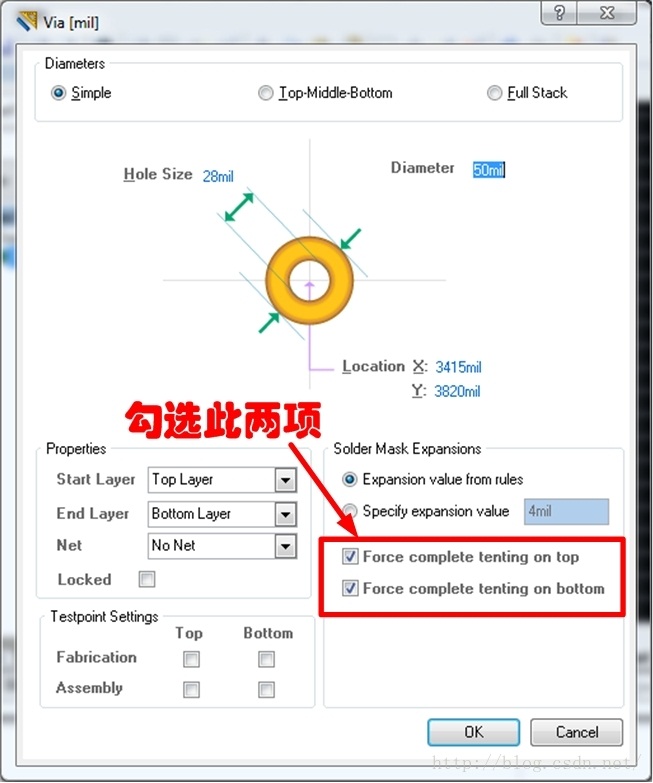

雙擊過孔，出現如下界面。勾選“Force complete tenting on top”為頂層蓋油設置；勾選“Force complete tenting on bottom”為底部蓋油設置。

4.批量蓋油設置。選中PCB板中的一過孔，右鍵選擇“Find Similar Objects”。出現如下界面

根據需要勾選需要設置的過孔的特性，如需要設置的過孔全部是24mil的直徑，則在Via Diameter輸入24mil，并在此欄的Same選項中，選擇same。確定好特性后，點擊“OK”，完成過孔的相似選擇。

出現如下的“PCB Inspector“界面。根據需求，選擇”Sold Mask Tenting - Top(頂部蓋油設置)“和”Sold Mask Tenting - Top(底部蓋油設置)“，選擇完成后，關閉該窗口，即可完成批量設置。

同時還可以進行其它參數的批量設置，如：過Hole Size/Layer/Net等。

”

希望對您有幫助！
