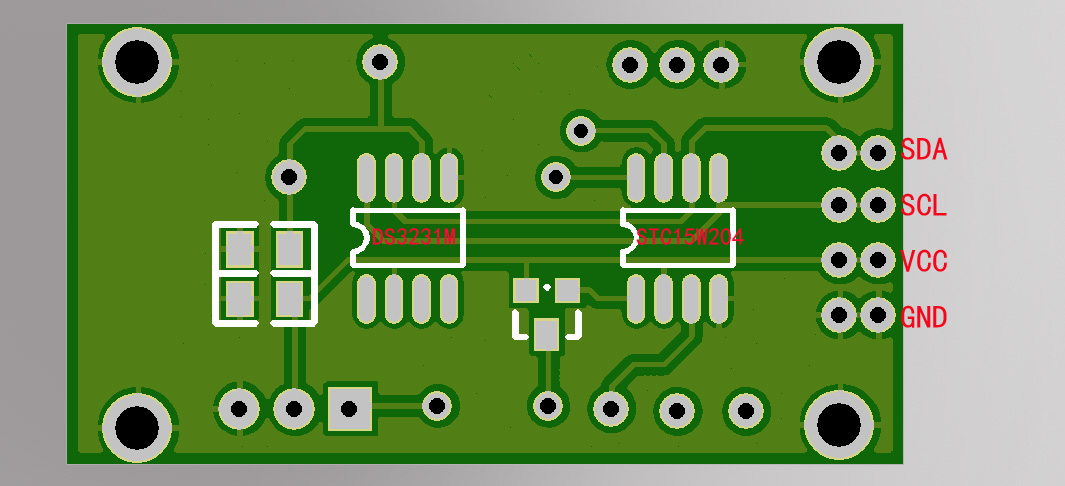

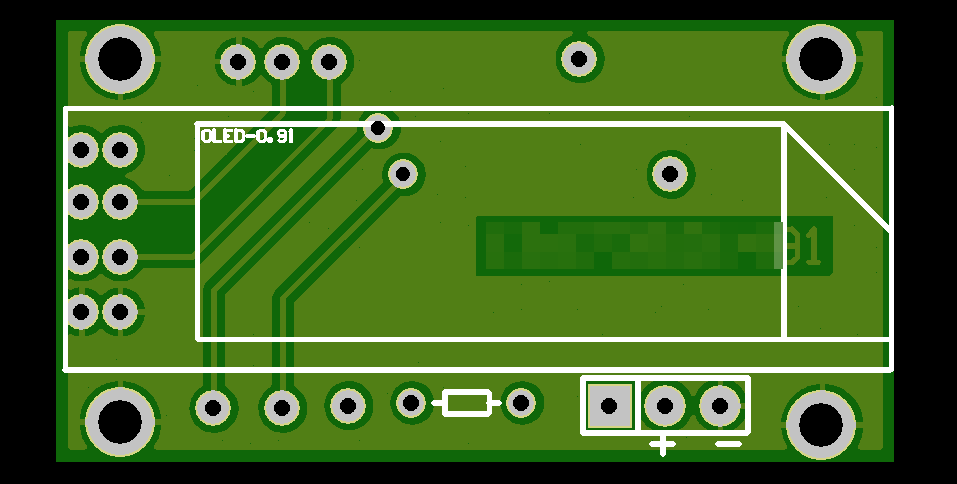

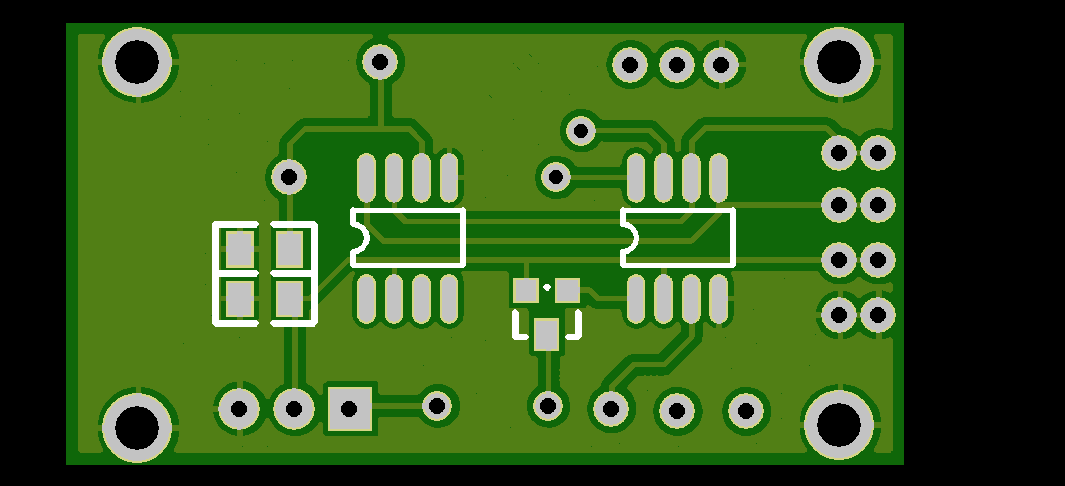

這是畫的線路板，原理很簡單，看板子就能看明白原理圖

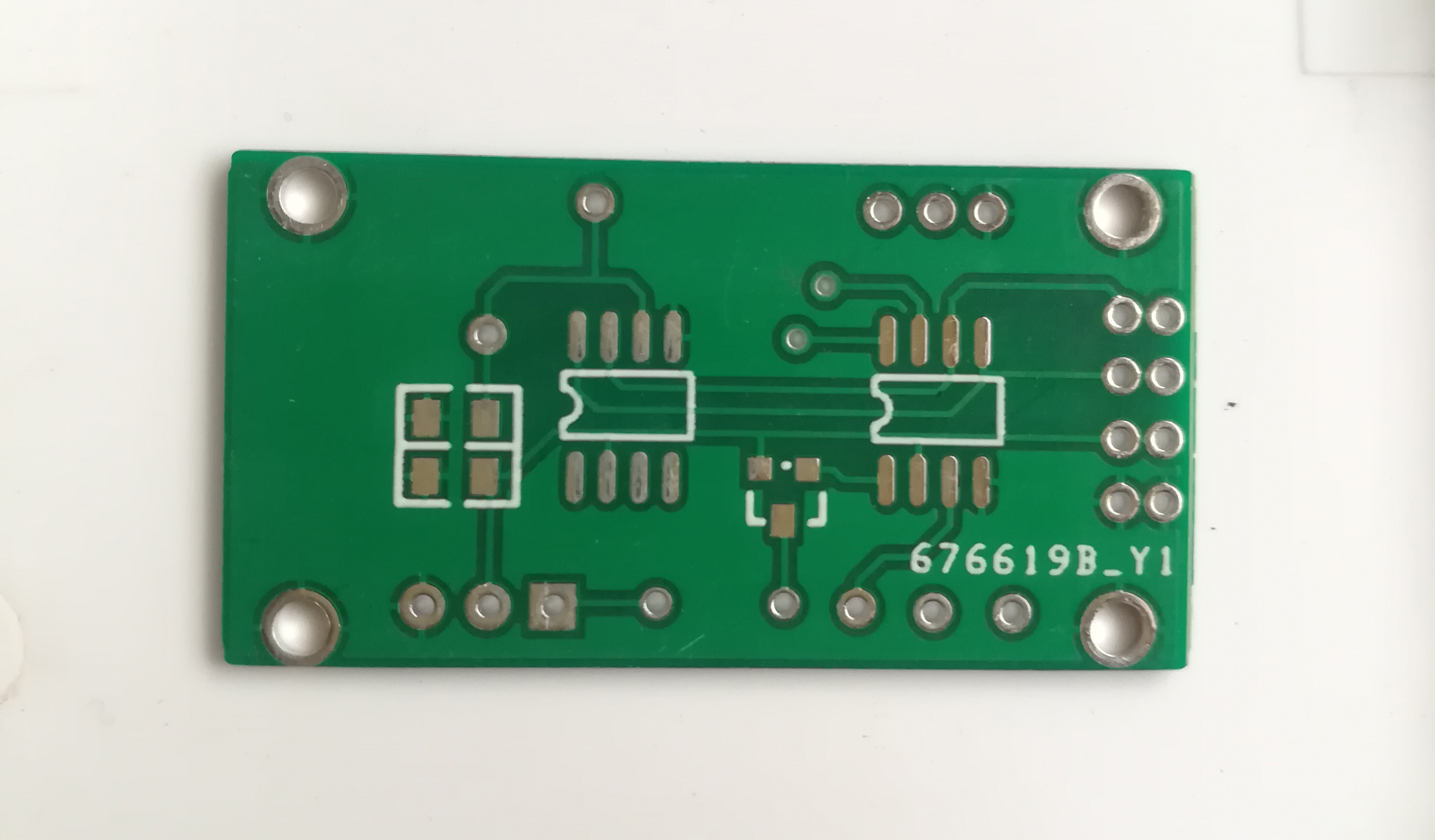

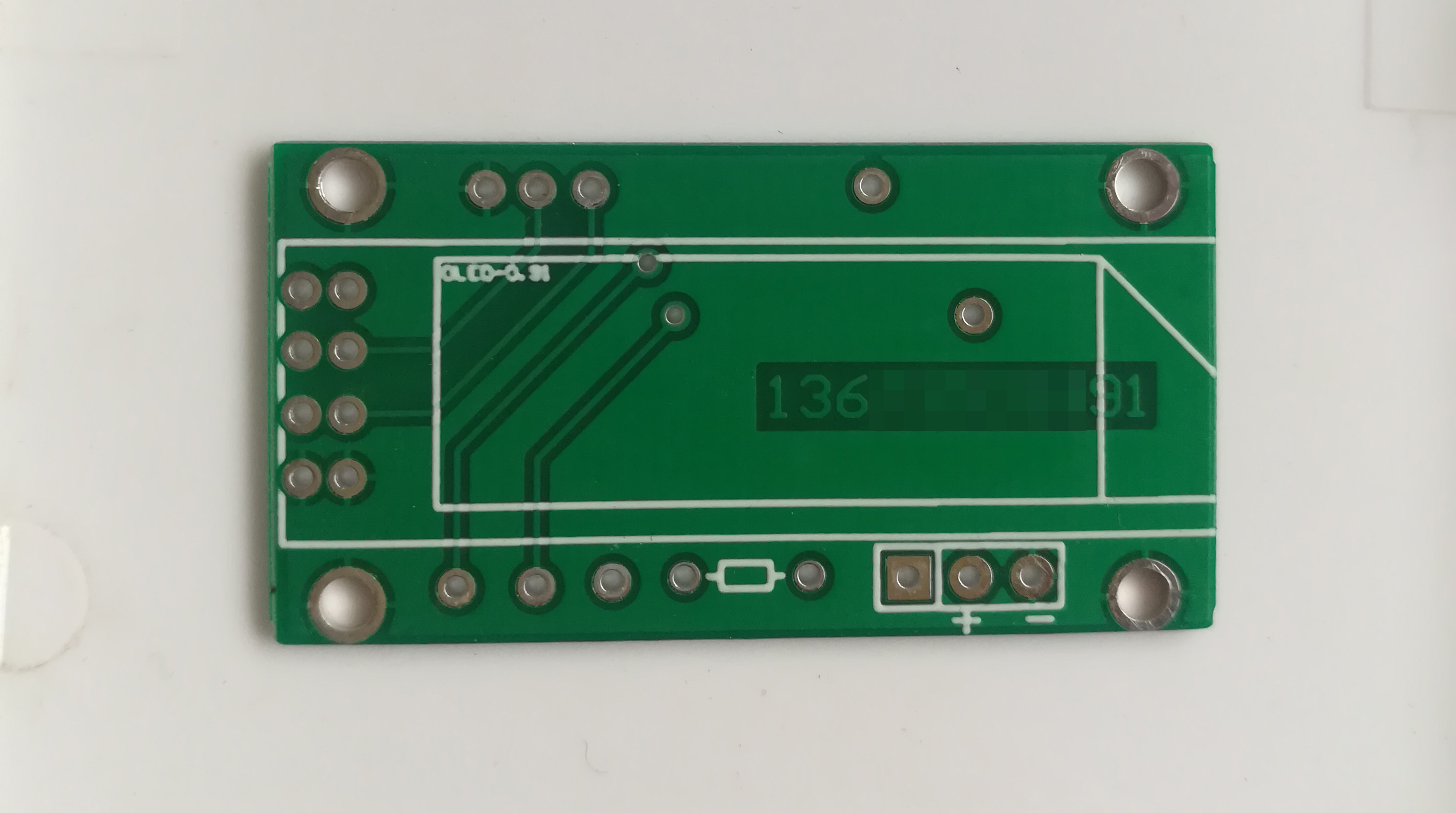

這是加工回來的線路板

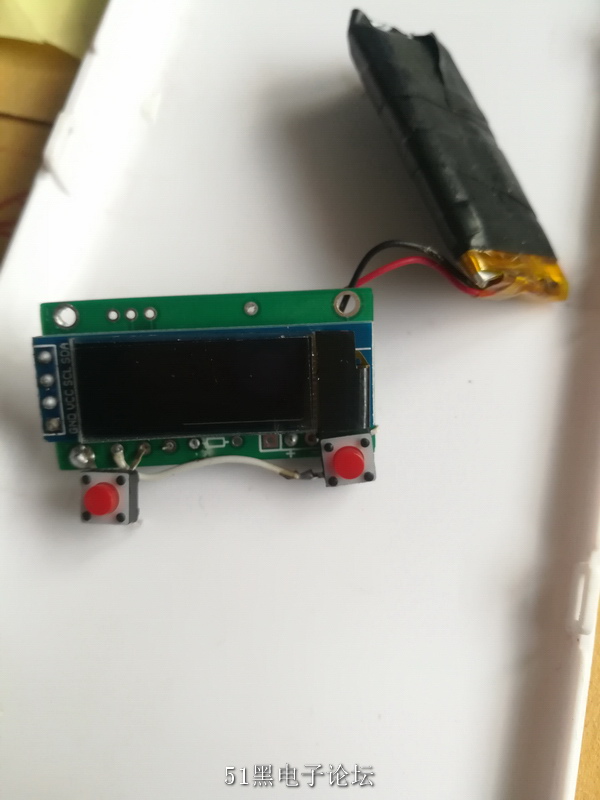

焊接完成的樣子，請忽略焊接水平，哈哈

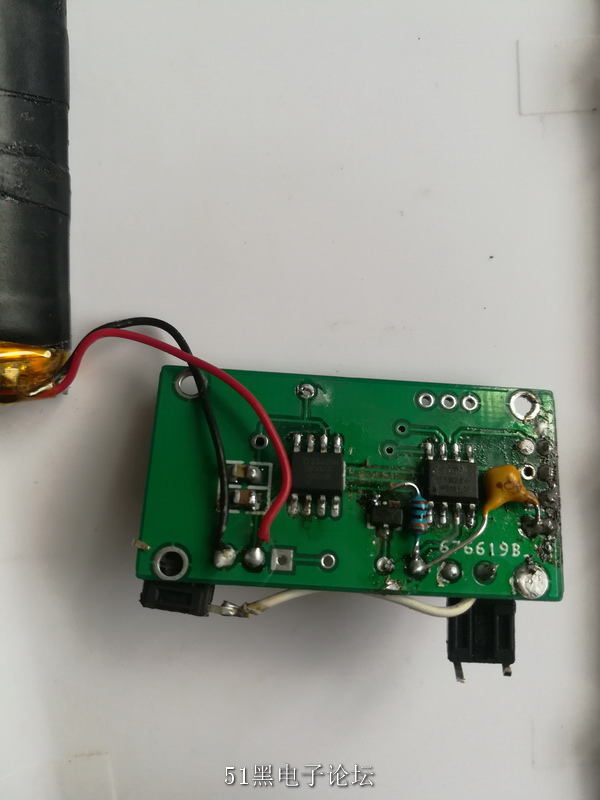

焊接電池，通電測試

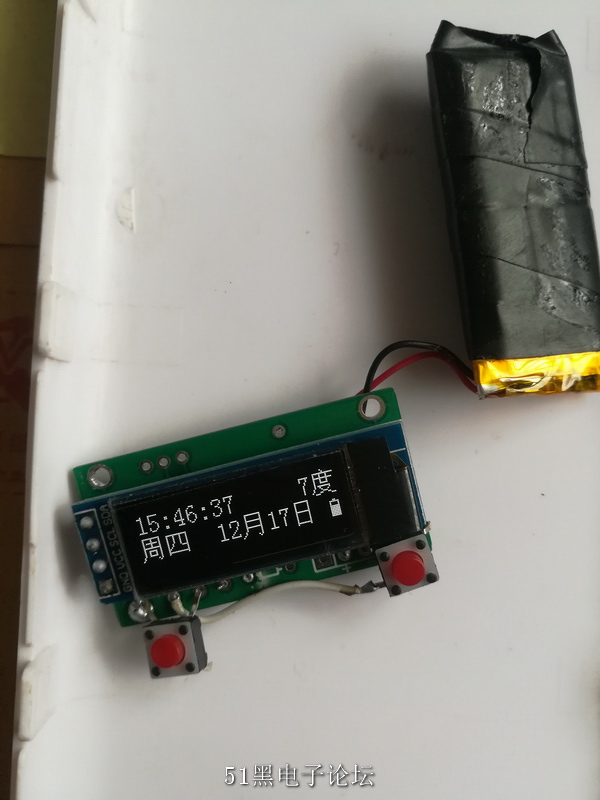

溫度是利用DS3231M內部傳感器測量的，
值得說明的是加入電量顯示，大家都知道15W204沒有AD
無法測量電壓，我是利用比較器測量（P5.5接100K和0.1u電容，定制板時忘記考慮了）RC充放電與內部基準
電壓1.252V比較，加上定時器計算出的電量。
還是很實用的。
左鍵+鍵（P3.2），右鍵功能鍵(P3.3)，
左鍵有3個功能：
1，平時屏幕是不顯示的（節省電能），按下按鍵，屏幕顯示5秒后重新進入待機。
2，常按不送手4秒，啟動手電筒功能（P5.4經過PNP三極管輸出接LED燈）任意鍵短按一下LED滅。

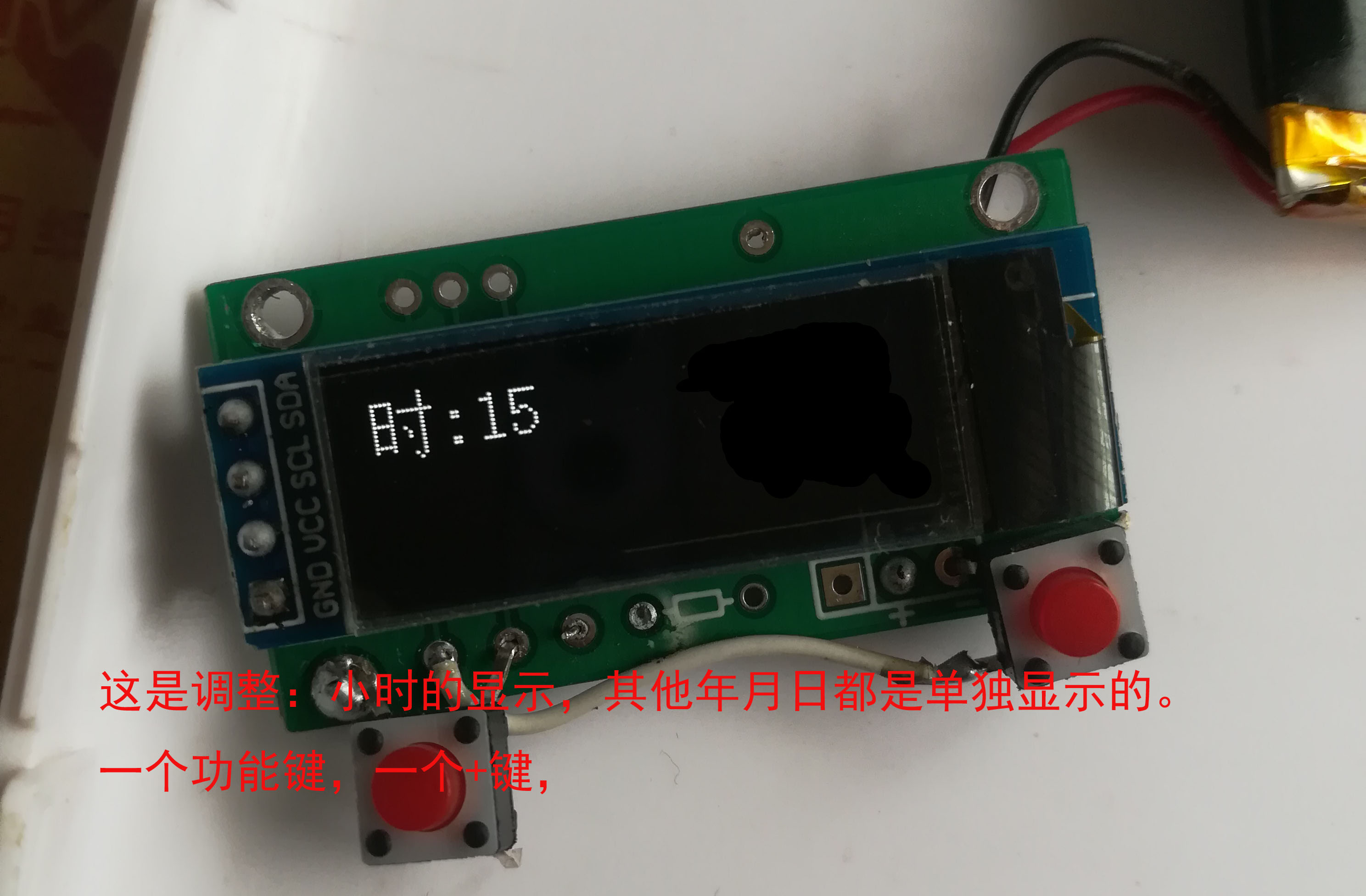

3，啟動屏幕后，按功能鍵切換不同項目，再按左鍵加數字。
LED BIT P5_4 ;手電筒輸出端（H關，L開）
K0_1 BIT P3.2 ;+鍵（兼啟動顯示，和開手電筒）
K0_2 BIT P3.3 ;功能鍵
sda BIT p3.1 ;SDA數據信號
scl BIT p3.0 ;SCL時鐘信號
address equ 59h ;256字節地址數
SECOND EQU 30H
MINUTE EQU 31H
HOUR EQU 32H
WEEK EQU 33H
DAY EQU 34H
MONTH EQU 35H
YEARL EQU 36H
DIZHI_X EQU 5AH ;列地址
DIZHI_Y EQU 5BH ;頁地址（B0-B7）
SSDDADA EQU 5CH ;一字節暫存地址
ORG 00H
LJMP MAIN
ORG 03H
LJMP INT_0 ;中斷0
ORG 0BH
LJMP T0_0 ;定時器0
ORG 100H
;===================主程序===================================
MAIN:
CLR A
MOV P0M1,A ;設置準雙向口 =00--->準雙向口, 01--->推挽輸出
MOV P0M0,A ; =10--->高阻輸入, 11--->開漏輸出
MOV P1M1,A ;
MOV P1M0,A
MOV P2M1,A ;設置準雙向口
MOV P2M0,A
MOV P3M1,A ;設置準雙向口
MOV P3M0,A ;
MOV P5M1,#00000000B ;設置P5.5口高阻輸入
MOV P5M0,#00000000B
MOV SP, #70H;修改堆棧指針
MOV IE,#10000011B ;允許總中斷，允許外中斷0和定時器0
MOV TCON,#00000001B ;下降沿中斷0
MOV TMOD,#00000001B ;定時器0=模式1，定時模式
MOV AUXR,#00000010B ;定時器0/2都工作12分頻模式
MOV TL0,#low(65536-20000) ;12M晶振，20ms
MOV TH0,#HIGH(65536-20000);每20ms掃描一次按鍵程序6
MOV TL2,#0H ;設置定時初值
MOV TH2,#0H ;設置定時初值
MOV SP,#60H
SETB TR0 ;啟動定時器0
LCALL RESET ;初始化OLED0.91
LCALL QPCX ;清屏程序
LCALL shezhi_3231
mov 50h,#15 ;亮的秒數，然后進入掉電節能
JMP STT
SAT: ;調整時間狀態下的屏顯程序
LCALL ZHUAN_T
LCALL DISP_A
MOV 40H,#16
MOV 41H,#16
MOV 42H,#16
MOV 43H,#16
MOV 44H,#16
MOV 45H,#16 ;
MOV 46H,#16
MOV 47H,#16
MOV 48H,#16
MOV 49H,#16
MOV 4AH,#16
MOV 4BH,#49
MOV 4CH,#50
MOV 4DH,#51
MOV 4EH,#52
MOV 4FH,#16
LCALL DISP_B
STT:
MOV A,R1
JNZ SAT ;時間調整狀態不掉電、不讀時間、加速刷新
lcall read_3231 ;讀時間程序
LCALL ZHUAN_0 ;數據轉換
lcall DISP_A ;第1排時間溫度顯示程序
LCALL ZHUAN_1 ;數據轉換
lcall DISP_B ;第2排星期日期電量顯示程序
LCALL DELAY1S
LCALL DIANLIANG ;電量讀取程序
djnz 50h,STT
MOV R7,#0AEH ;關閉OLED內部升壓，節能
LCALL COMMAND
CLR TR0 ;關閉定時器0（防止中斷喚醒進入功能+鍵）
MOV PCON,#02H ;掉電模式
MOV 50H,#10 ;亮的秒數，然后進入掉電節能
MOV R7,#0AFH ;打開顯示
LCALL COMMAND
SETB TR0 ;啟動定時器0
MOV R1,#0 ;強制恢復正常顯示
JMP STT
附上主程序和接線方式，下面是燒寫文件
（15W204振蕩頻率選擇6M）
