各位大神可以幫我看看嗎為什么1602顯示屏顯示不出數值呀

ID:864507 · 發表于 2020-12-21 10:56

程序在這里
#include<reg51.h>
#include "intrins.h"

#define uchar unsigned char
#define uint unsigned int
typedef unsigned char  U8;    /* defined for unsigned 8-bits integer variable          */
typedef unsigned int U16;

sbit  rs=P2^5;
sbit  rw=P2^6 ;
sbit  e=P2^7;
sbit ADCS =P3^5;  //ADC0832 chip seclect
sbit ADDI =P3^7;  //ADC0832 k in
sbit ADDO =P3^7;  //ADC0832 k out
sbit ADCLK =P3^6;  //ADC0832 clock signal

unsigned int temp;
unsigned char dispbuf[4];
uchar getdata;

void Delay(U16 j)
{
U8 i;
for(;j>0;j--)
{
for(i=0;i<27;i++);
}
}
//1602D′Ö¸áîoˉêy
void xiezhilin(uchar zhilin)
{
      rs = 0 ;
      rw = 0 ;
      e = 0 ;
      P0 = zhilin ;
      Delay(100);
      e = 1 ;
      Delay(100);
      e = 0 ;
}
//1602D′êy¾Yoˉêy
void xiesu(uchar suzi)
{
      rs = 1 ;
      rw = 0 ;
      e = 0 ;
      P0 = suzi ;
Delay(100);
      e = 1 ;
      Delay(100);
      e = 0 ;
}
//1602¿ØÖÆÏÔê¾oˉêy
void xianshi(uchar dizhi, uchar suzi)
{
xiezhilin(dizhi);
xiesu(suzi);
}
//×a»»3é¿éòÔÔú1602ÏÔê¾μÄêyÖμ
void LCDdisplay(void)
{
      xianshi(0x80+0,'V');
      xianshi(0x80+1,'a');
            xianshi(0x80+2,'l');
            xianshi(0x80+3,'u');
      xianshi(0x80+4,'e');
      xianshi(0x80+5,':');
      xianshi(0x80+6,0x30+dispbuf[2]);
      xianshi(0x80+7,0x30+dispbuf[1]);
      xianshi(0x80+8,0x30+dispbuf[0]);
      xianshi(0x80+9,'G');
      xianshi(0x80+10,'E');
      xianshi(0x80+11,'\0');
}
//AD0832¶áè¡êy¾Yoˉêy
unsigned int Adc0832(unsigned char channel)
{
uchar i=0;
uchar j;
uint dat=0;
uchar ndat=0;

if(channel==0)channel=2;
if(channel==1)channel=3;
ADDI=1;
_nop_();
_nop_();
ADCS=0;
_nop_();
_nop_();
ADCLK=1;
_nop_();
_nop_();
ADCLK=0;
_nop_();
_nop_();
ADCLK=1;
ADDI=channel&0x1;
_nop_();
_nop_();
ADCLK=0;
_nop_();
_nop_();
ADCLK=1;
ADDI=(channel>>1)&0x1;
_nop_();
_nop_();
ADCLK=0;
ADDI=1;
_nop_();
_nop_();
dat=0;
for(i=0;i<8;i++)
{
      dat|=ADDO;
      ADCLK=1;
      _nop_();
      _nop_();
      ADCLK=0;
      _nop_();
      _nop_();
      dat<<=1;
      if(i==7)dat|=ADDO;
}
for(i=0;i<8;i++)
{
      j=0;
      j=j|ADDO;
      ADCLK=1;
      _nop_();
      _nop_();
      ADCLK=0;
      _nop_();
      _nop_();
      j=j<<7;
      ndat=ndat|j;
      if(i<7)ndat>>=1;
}
ADCS=1;
ADCLK=0;
ADDO=1;
dat<<=8;
dat|=ndat;
return(dat);
}
void main()
{
      xiezhilin(0x01);
      xiezhilin(0x38);
  xiezhilin(0x0c);

      while(1)
      {
      getdata=Adc0832(0);
      if(0<=getdata<=255)
               {
               int vary=getdata*100;
                     temp=(int)(vary/51);
                     dispbuf[2]=(temp/100)%10;
                     dispbuf[1]=(temp/10)%10;
                     dispbuf[0]=temp%10;
      }
      LCDdisplay();
      }
}

ID:836944 · 發表于 2020-12-21 11:25

可以去看看以前的貼子，搜1602 白就有

ID:824490 · 發表于 2020-12-21 11:36

你的MAIN中，沒有LCD的初始化，如何能顯示？

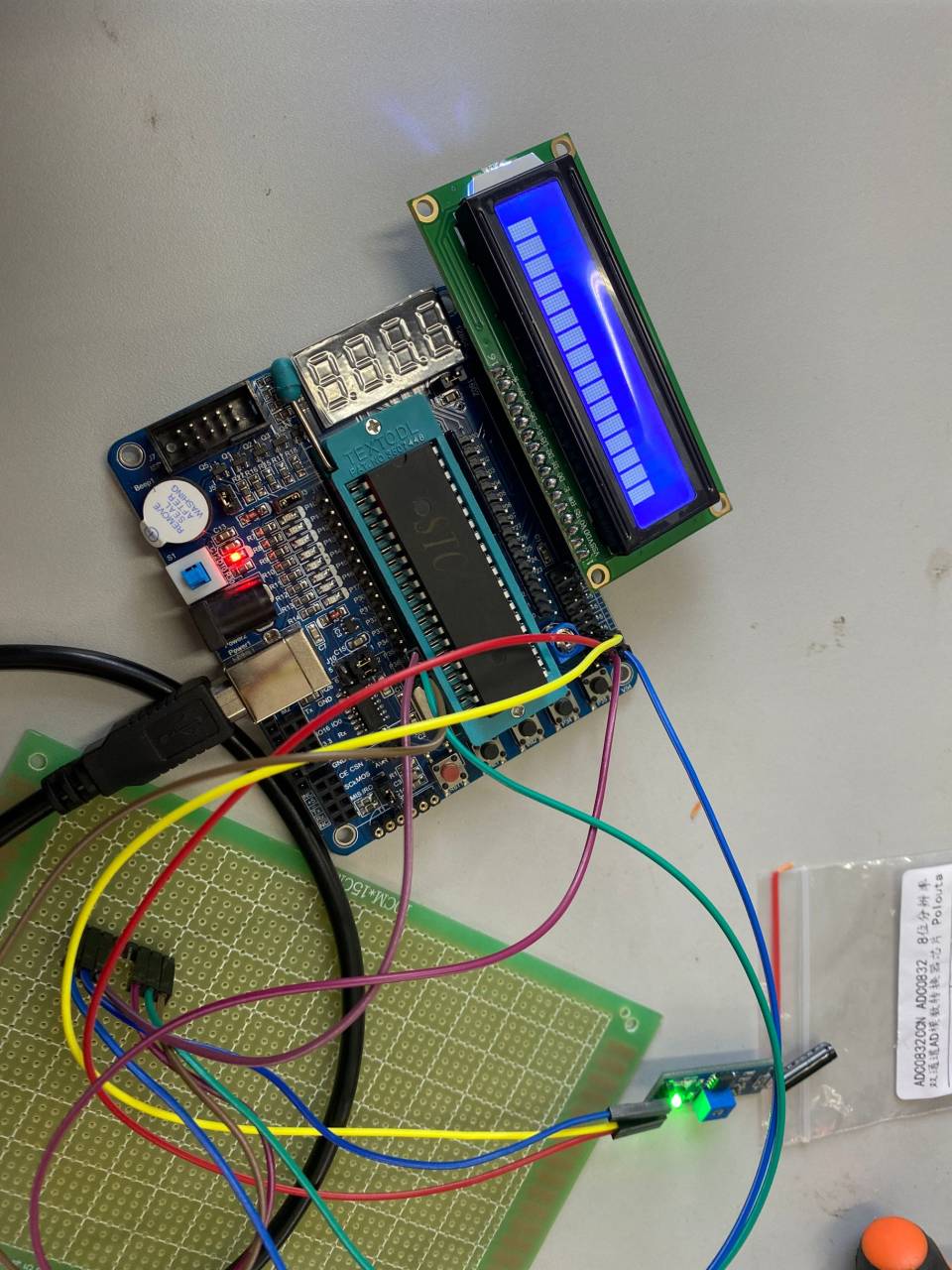

LCD1602初始化沒成功，顯示出來就是象你這樣的圖形。

ID:824490 · 發表于 2020-12-21 11:39

LCD1602測試代碼
#include<reg52.h>
#include<stdio.h>
#include<intrins.h>

unsigned int hour,minute,second,count;

sbit RS = P2^4;//Pin4
sbit RW = P2^5; //Pin5
sbit E  = P2^6;//Pin6

#define Data  P0 //數據端口

char data TimeNum[]="             ";
char data Test1[]="                ";
/******************************************************************/
/*                   函數聲明                                  */
/******************************************************************//***************************************************************/
void DelayUs(unsigned char us)//delay us
{
unsigned char uscnt;
uscnt=us>>1;/* Crystal frequency in 12MHz*/
while(--uscnt);
}
/******************************************************************/
void DelayMs(unsigned char ms)//delay Ms
{
while(--ms)
{
   DelayUs(250);
   DelayUs(250);
   DelayUs(250);
   DelayUs(250);
}
}
void WriteCommand(unsigned char c)
{
DelayMs(5);//short delay before operation
E=0;
RS=0;
RW=0;
_nop_();
E=1;
Data=c;
E=0;
}
/****************************************************************/
void WriteData(unsigned char c)
{
DelayMs(5); //short delay before operation
E=0;
RS=1;
RW=0;
_nop_();
E=1;
Data=c;
E=0;
RS=0;
}
/*********************************************************************/
void ShowChar(unsigned char pos,unsigned char c)
{
unsigned char p;
if (pos>=0x10)
p=pos+0xb0; //是第二行則命令代碼高4位為0xc
else
p=pos+0x80; //是第二行則命令代碼高4位為0x8
WriteCommand (p);//write command
WriteData (c); //write data
}
/*************************************************************************/
void ShowString (unsigned char line,char *ptr)
{
unsigned char l,i;
l=line<<4;
for (i=0;i<16;i++)
  ShowChar (l++,*(ptr+i));//循環顯示16個字符
}
/*********************************************************************/
void InitLcd()
{
DelayMs(15);
WriteCommand(0x38); //display mode
WriteCommand(0x38); //display mode
WriteCommand(0x38); //display mode
WriteCommand(0x06); //顯示光標移動位置
WriteCommand(0x0c); //顯示開及光標設置
WriteCommand(0x01); //顯示清屏

}

/////////////////////////////////////////////////////////////////
void main(void)

{
InitLcd();//
DelayMs(15);

sprintf(Test1," xxxxxxxx  ");//the first line
ShowString(0,Test1);

sprintf(TimeNum,"LCM1602 Test ok!");//the first line
ShowString(1,TimeNum);

while(1);

}

ID:226055 · 發表于 2020-12-21 13:58

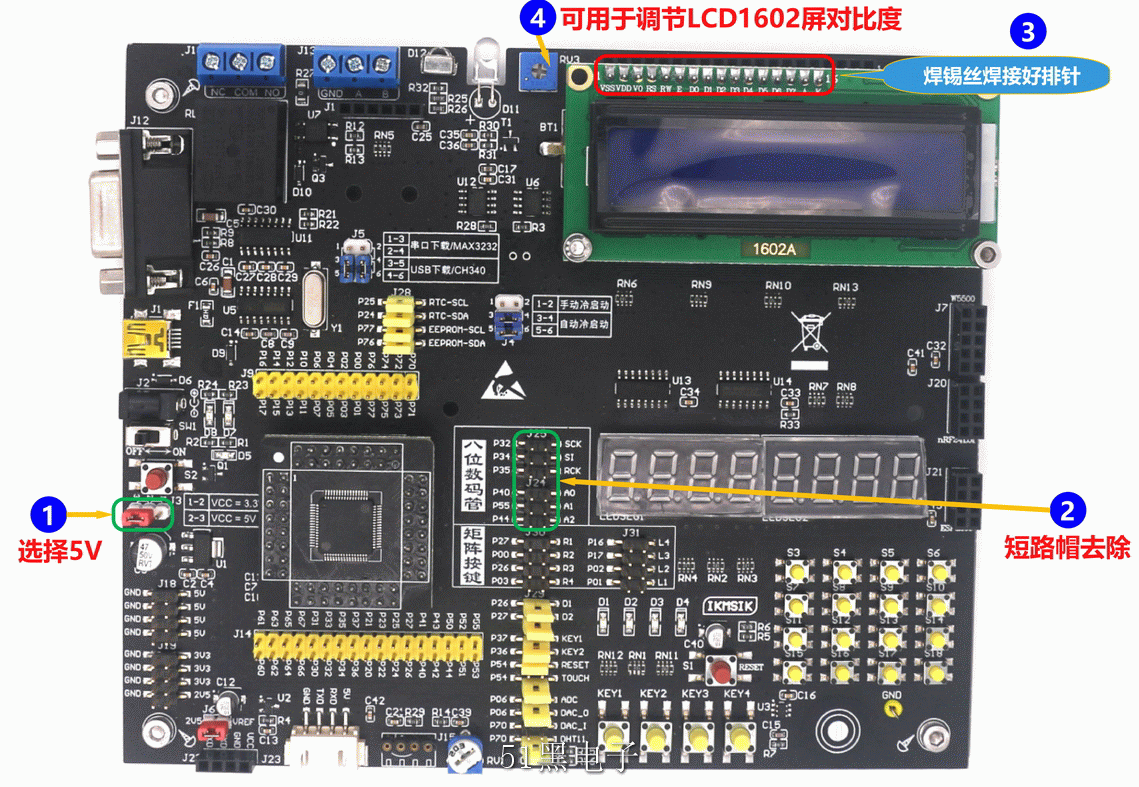

1、你使用的應該是開發板吧，開發板提供的肯定有LCD1602的例程。
2、下載提供的例程看下能不能顯示，這主要是為了判斷你的硬件是不是好的。
1）例程指軟件，開發板配套的例程肯定都是被很多人驗證過的，理論上是沒有問題的。
2）你手頭的板子是硬件，出廠有無檢驗不知道，即使檢驗了，路上運輸可能造成不良。
3、LCD1602屏對供電有要求，一般是5V供電的。看你單片機是早期的STC89C52系列的吧，所以供電不存在選擇其他電壓，因?yàn)檫@個單片機就是5V供電的。

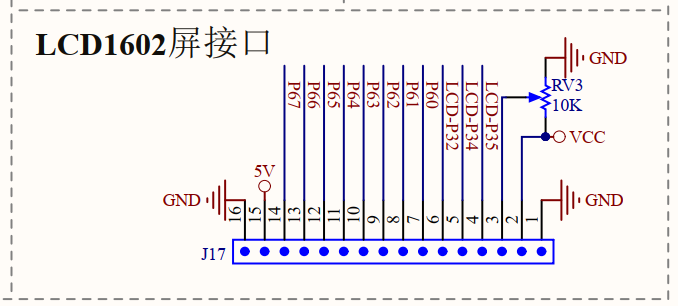

4、LCD1602屏顯示還需要調節對比度的，一般都是針對屏VO引腳，外接可調電阻實現。但初步看你的現象，應該是調節了的，因?yàn)橛嘘幱俺霈F(xiàn)，只是沒有確切的內容。
5、這個開發板的單片機是可插拔的，一定注意下你單片機方向別插錯了。
6、當然也不排除軟件問題，下面給出下自已手頭的有一款艾克姆的STC8的驅動程序，寫得不錯，比你截圖的設計思路要清晰。

ID:864507 · 發表于 2020-12-21 15:56

名字不是重點 發表于 2020-12-21 11:36
你的MAIN中，沒有LCD的初始化，如何能顯示？
LCD1602初始化沒成功，顯示出來就是象你這樣的圖形。

我已經初始化了呀？還是顯示不出來而且仿真是沒有問題的

ID:226055 · 發表于 2020-12-22 09:08

還要考慮是不是硬件問題，比如你的LCD1602屏壞了

ID:748788 · 發表于 2020-12-22 11:04

1602的數據口沒有定義吧，樓下幫你定義了P0

ID:864507 · 發表于 2021-1-4 09:22

wwh2382 發表于 2020-12-22 11:04
1602的數據口沒有定義吧，樓下幫你定義了P0

#include<reg51.h>
#include "intrins.h"

#define uchar unsigned char
#define uint unsigned int
typedef unsigned char  U8;    /* defined for unsigned 8-bits integer variable    */
typedef unsigned int U16;

sbit  rs=P2^5;
sbit  rw=P2^6 ;
sbit  e=P2^7;
sbit ADCS =P3^5;  //ADC0832 chip seclect
sbit ADDI =P3^7;  //ADC0832 k in
sbit ADDO =P3^7;  //ADC0832 k out
sbit ADCLK =P3^6;  //ADC0832 clock signal

unsigned int temp;
unsigned char dispbuf[4];
uchar getdata;

void Delay(U16 j)
{
U8 i;
for(;j>0;j--)
{
for(i=0;i<27;i++);
}
}
//1602D′Ö¸áîoˉêy
void xiezhilin(uchar zhilin)
{
rs = 0 ;
    rw = 0 ;
    e = 0 ;
    P0 = zhilin ;
Delay(100);
    e = 1 ;
Delay(100);
    e = 0 ;
}
//1602D′êy¾Yoˉêy
void xiesu(uchar suzi)
{
   rs = 1 ;
    rw = 0 ;
    e = 0 ;
    P0 = suzi ;
Delay(100);
    e = 1 ;
    Delay(100);
    e = 0 ;
}
//1602¿ØÖÆÏÔê¾oˉêy
void xianshi(uchar dizhi, uchar suzi)
{
xiezhilin(dizhi);
xiesu(suzi);
}
//×a»»3é¿éòÔÔú1602ÏÔê¾μÄêyÖμ
void LCDdisplay(void)
{
   xianshi(0x80+0,'V');
   xianshi(0x80+1,'a');
xianshi(0x80+2,'l');
xianshi(0x80+3,'u');
   xianshi(0x80+4,'e');
   xianshi(0x80+5,':');
   xianshi(0x80+6,0x30+dispbuf[2]);
   xianshi(0x80+7,0x30+dispbuf[1]);
   xianshi(0x80+8,0x30+dispbuf[0]);
   xianshi(0x80+9,'G');
   xianshi(0x80+10,'E');
   xianshi(0x80+11,'\0');
}

ID:864507 · 發表于 2021-1-4 09:22

wwh2382 發表于 2020-12-22 11:04
1602的數據口沒有定義吧，樓下幫你定義了P0

可以幫我看看問題出在哪嗎？

ID:390416 · 發表于 2021-1-4 10:11

看這個貼子單片機+LCD1602顯示℃ 這種自定義符號 www.torrancerestoration.com/bbs/dpj-200685-1.html
你把595 改成P0口就行了

ID:517466 · 發表于 2021-1-4 10:59

本帖最后由 suncat0504 于 2021-1-4 11:08 編輯

樓主啊，你使用的開發板，明明是使用P2口作為數據線提供給液晶，P0.7,P0.6,P0.5作為控制線。而你的程序你確實用P2.7,P2.6,P2.5作為控制線，P0做數據口，又怎么可能會成功呢？
你修改這部分代碼：
sbit  rs=P2^5;             ==》sbit rs=P0^7;
sbit  rw=P2^6 ;             ==》sbit rw=P0^6;
sbit  e=P2^7;                ==》sbit e=P0^5;

你使用YL-39開發板，一定要牢記這個開發板的口線分配，在編程時一定要和程序嚴格匹配，否則肯定會出錯的。
另外再修改數據傳遞語句：
P0 = zhilin ; ==> P2=zhilin;
P0 = suzi ; ==>  P2 = suzi ;

另外使用過程中，注意各個跳線的設置。有些功能需要通過短路/斷開跳線才能正常執行。

ID:517466 · 發表于 2021-1-4 11:04

附上我已經測試過的代碼，使用STC89C52，11.0592晶振.
# include <reg52.h>
# include <intrins.h>

typedef unsigned char BYTE;
typedef unsigned int WORD;
typedef unsigned long ulong;
typedef bit BOOL;

#define PDATA P2
sbit rs=P0^7;
sbit rw=P0^6;
sbit ep=P0^5;

// 延時
void delay (ulong m) {
while(m--);
}

// 判斷1602是否處于忙狀態
BOOL lcd_bz() {
BOOL result;
rs=0; // 讀忙信號
rw=1;
ep=1;
_nop_();
_nop_();
_nop_();
_nop_();
result = (BOOL)(PDATA&0x80);
ep=0;
result ;
}

// 向1602寫指令
void lcd_wcmd (BYTE cmd) {
while (lcd_bz());
rs=0;
rw=0;
ep=0;
_nop_();
_nop_();
PDATA=cmd ;
_nop_();
_nop_();
_nop_();
_nop_();
ep=1;
_nop_();
_nop_();
_nop_();
_nop_();
ep=0;
}
// 設置顯示位置：80H+ 地址碼（ 0-27H ，40H-67H）
void lcd_pos (BYTE pos) {
lcd_wcmd (pos|0x80);
}

// 向1602寫數據
void lcd_wdat (BYTE dat) {
while (lcd_bz());
rs=1;
rw=0;
ep=0;
_nop_();
_nop_();
PDATA=dat ;
_nop_();
_nop_();
_nop_();
_nop_();
ep=1;
_nop_();
_nop_();
_nop_();
_nop_();
ep=0;
}

// 液晶的初始化處理
void lcd_init () {
lcd_wcmd (0x38);
delay(1200);
lcd_wcmd (0x0c);
delay(1200);
lcd_wcmd (0x06);
delay(1200);
lcd_wcmd (0x01);
delay(1200);
}
