DS18B20溫度顯示一直不準確，不知道是時序還是哪里錯了，求大佬解決。

[復制鏈接]
ID:495586 發表于 2020-12-22 10:50 | 顯示全部樓層 |閱讀模式

void Delay1ms(uchar ms)
{
        uint x,y;
        for(x=ms; x>0; x--)
        {
                for(y=124; y>0; y--);
        }
}
void delay_us(uchar us)
{
        while(--us);
}
uchar Ds18b20Init()
{
        uchar i;
        bit x;
        DSPORT = 1;                           //將總線拉低480us~960us
        delay_us(5);
        while(i--);        //延時642us
        DSPORT = 0;                           //然后拉高總線，如果DS18B20做出反應會將在15us~60us后總線拉低
        delay_us(300);
        delay_us(300);
        DSPORT = 1;
        delay_us(50);
        x= DSPORT;
        delay_us(25);
        return x;          //初始化成功
}
void Ds18b20WriteByte(uchar dat)
{
        uint  j;

        for(j=0; j<8; j++)
        {
                DSPORT = 0;                          //每寫入一位數據之前先把總線拉低1us
                DSPORT = dat & 0x01;   //然后寫入一個數據，從最低位開始
                delay_us(25);
                DSPORT = 1;                   //然后釋放總線，至少1us給總線恢復時間才能接著寫入第二個數值
                dat >>= 1;
        }
        delay_us(25);
}
uchar Ds18b20ReadByte()
{
        uchar byte = 0;
        uint  j;
        for(j=8; j>0; j--)
        {
                DSPORT = 0;
                byte >>= 1;           //先將總線拉低1us
                DSPORT = 1;           //然后釋放總線                //延時6us等待數據穩定
                if(DSPORT)
                        byte |= 0x80;
                        delay_us(25);
        }
        return byte;
}
void  Ds18b20ChangTemp()
{
        Ds18b20Init();
        Delay1ms(1);
        Ds18b20WriteByte(0xcc);                  //跳過ROM操作命令
        Ds18b20WriteByte(0x44);
}
void  Ds18b20ReadTempCom()
{

        Ds18b20Init();
        Delay1ms(1);
        Ds18b20WriteByte(0xcc);              //跳過ROM操作命令
        Ds18b20WriteByte(0xbe);              //發送讀取溫度命令
}
int Ds18b20ReadTemp()
{
        char temp ;
        uchar tmh, tml;
        Ds18b20ChangTemp();
        Delay1ms(30);                                   //先寫入轉換命令
        Ds18b20ReadTempCom();                          //然后等待轉換完后發送讀取溫度命令
        tml = Ds18b20ReadByte();                //讀取溫度值共16位，先讀低字節
        tmh = Ds18b20ReadByte();                //再讀高字節
        temp = tmh<<8|tml;
        return temp;
}



溫度補償?shù)某暡y(cè)距.zip

164.23 KB, 下載次數: 8
回復

使用道具 舉報

ID:495586 發表于 2020-12-22 10:51 | 顯示全部樓層

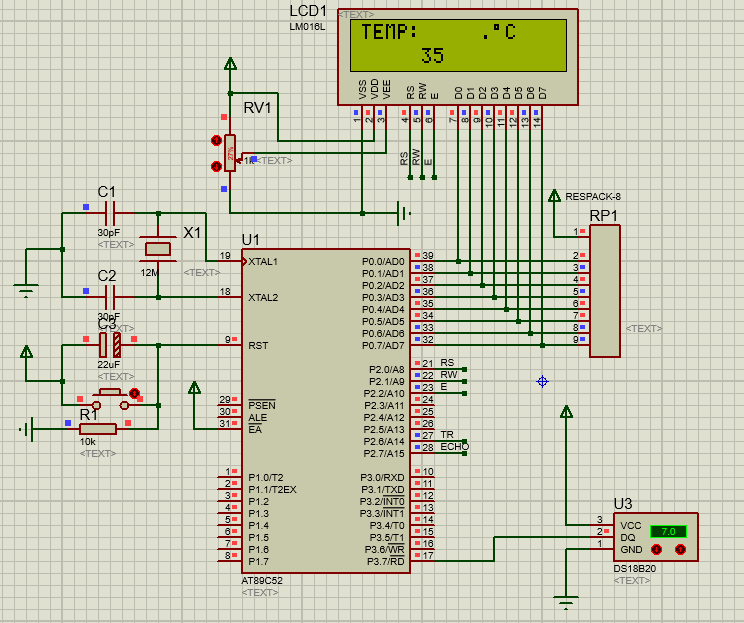

LCD1602那里不用管，只是方便看的
回復

使用道具 舉報

ID:342822 發表于 2020-12-22 12:53 | 顯示全部樓層
ds18b20輸出線要加電阻接vcc
回復

使用道具 舉報

ID:863432 發表于 2020-12-22 13:40 | 顯示全部樓層
樓上正解，單總線通信，需要加上拉電阻的，4.7K~10K均可。另外，一定注意延時函數，因?yàn)镾TC晶振精度會導致延時函數的精度有限，所以可使用示波器輔助之，很多出不來結果都是延時不對所致。
回復

使用道具 舉報

ID:213173 發表于 2020-12-22 16:27 | 顯示全部樓層

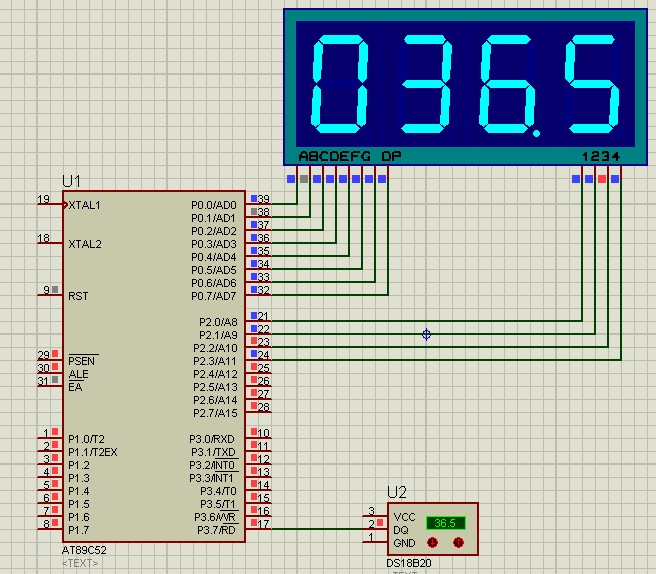

樓主仔細逐條對比就知道哪里錯了 無標題.jpg
測試.zip (126.4 KB, 下載次數: 27)
  1. void Delay1ms(uchar ms)
  2. {
  3.         uint x,y;
  4.         for(x=ms; x>0; x--)
  5.         {
  6.                 for(y=124; y>0; y--);
  7.         }
  8. }
  9. void delay_us(uchar us)
  10. {
  11.         while(--us);
  12. }
  13. uchar Ds18b20Init()
  14. {
  15.         bit x;
  16.         DSPORT = 1;                           //將總線拉低480us~960us
  17.         delay_us(5);
  18.         DSPORT = 0;                           //然后拉高總線，如果DS18B20做出反應會將在15us~60us后總線拉低
  19.         delay_us(200);
  20.         delay_us(200);
  21.         DSPORT = 1;
  22.         delay_us(50);
  23.         x= DSPORT;
  24.         delay_us(25);
  25.         return x;          //初始化成功
  26. }
  27. void Ds18b20WriteByte(uchar dat)
  28. {
  29.         uint  j;
  30.         for(j=8; j>0; j--)
  31.         {
  32.                 DSPORT = 0;                          //每寫入一位數據之前先把總線拉低1us
  33.                 DSPORT = dat & 0x01;   //然后寫入一個數據，從最低位開始
  34.                 delay_us(25);
  35.                 DSPORT = 1;                   //然后釋放總線，至少1us給總線恢復時間才能接著寫入第二個數值
  36.                 dat >>= 1;
  37.         }
  38.         delay_us(25);
  39. }
  40. uchar Ds18b20ReadByte()
  41. {
  42.         uchar byte = 0;
  43.         uint  j;
  44.         for(j=8; j>0; j--)
  45.         {
  46.                 DSPORT = 0;
  47.                 byte >>= 1;           //先將總線拉低1us
  48.                 DSPORT = 1;           //然后釋放總線                //延時6us等待數據穩定
  49.                 if(DSPORT)
  50.                 byte |= 0x80;
  51.                 delay_us(25);
  52.         }
  53.         return byte;
  54. }
  55. void  Ds18b20ChangTemp()
  56. {
  57.         Ds18b20Init();
  58.         Ds18b20WriteByte(0xcc);                  //跳過ROM操作命令
  59.         Ds18b20WriteByte(0x44);
  60. }
  61. void  Ds18b20ReadTempCom()
  62. {
  63.         Ds18b20Init();
  64.         Ds18b20WriteByte(0xcc);              //跳過ROM操作命令
  65.         Ds18b20WriteByte(0xbe);              //發送讀取溫度命令
  66. }
  67. int Ds18b20ReadTemp()
  68. {
  69.         int temp ;
  70.         uchar tmh, tml;
  71.         Ds18b20ChangTemp();
  72.         Delay1ms(2);                                   //先寫入轉換命令
  73.         Ds18b20ReadTempCom();                          //然后等待轉換完后發送讀取溫度命令
  74.         tml = Ds18b20ReadByte();                //讀取溫度值共16位，先讀低字節
  75.         tmh = Ds18b20ReadByte();                //再讀高字節
  76.         temp = tmh<<8|tml;
  77.         return temp;
  78. }
復制代碼




回復

使用道具 舉報

ID:495586 發表于 2020-12-22 21:29 | 顯示全部樓層
wulin 發表于 2020-12-22 16:27
樓主仔細逐條對比就知道哪里錯了

謝謝大佬，問題已成功解決
回復

使用道具 舉報

ID:495586 發表于 2020-12-22 21:29 | 顯示全部樓層
taotie 發表于 2020-12-22 12:53
ds18b20輸出線要加電阻接vcc

問題已解決，感謝大佬的答案��！
回復

使用道具 舉報

ID:390416 發表于 2020-12-25 16:55 | 顯示全部樓層
http://www.torrancerestoration.com/bbs/dpj-200465-1.html 這個是DS18B20的資料 看我這個資料 大家更容易學會
回復

使用道具 舉報

ID:981842 發表于 2021-12-18 15:09 | 顯示全部樓層
wulin 發表于 2020-12-22 16:27
樓主仔細逐條對比就知道哪里錯了

大佬，我打開你的工程文件后數碼管顯示一直是0，請問是什么原因呢
回復

使用道具 舉報

ID:981842 發表于 2021-12-19 00:31 | 顯示全部樓層
cainiaoqiebeiyo 發表于 2021-12-18 15:09
大佬，我打開你的工程文件后數碼管顯示一直是0，請問是什么原因呢

我找到問題了，是我用proteus8打開的，proteus8里的ds18b20好像不能用，顯示會出錯，用proteus7打開就好了，打擾大佬了
回復

使用道具 舉報

ID:96682 發表于 2021-12-19 05:48 來自觸屏版 | 顯示全部樓層
好像？新版本是向下兼容的，正常操作不至于會出現這個問題
