簡易單片機交通燈Proteus仿真代碼

[復制鏈接]
ID:735286 發表于 2020-12-22 11:07 | 顯示全部樓層 |閱讀模式
本系統采用STC89C52單片機以及單片機最小系統和三極管驅動電路以及外圍的按鍵和數碼管顯示等部件，設計一個基于單片機的交通燈設計。設計通過兩位一體共陰極數碼管顯示，并能通過按鍵對定時進行設置。本系統實用性強、操作簡單、擴展功能強。設計通過STC89C52單片機以及單片機最小系統和三極管驅動數碼管（數碼管更亮，白天看的很清楚）以及外圍的按鍵和數碼管顯示等部件，數碼管倒計時顯示時間。

提供大家對于單片機的學習。
仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

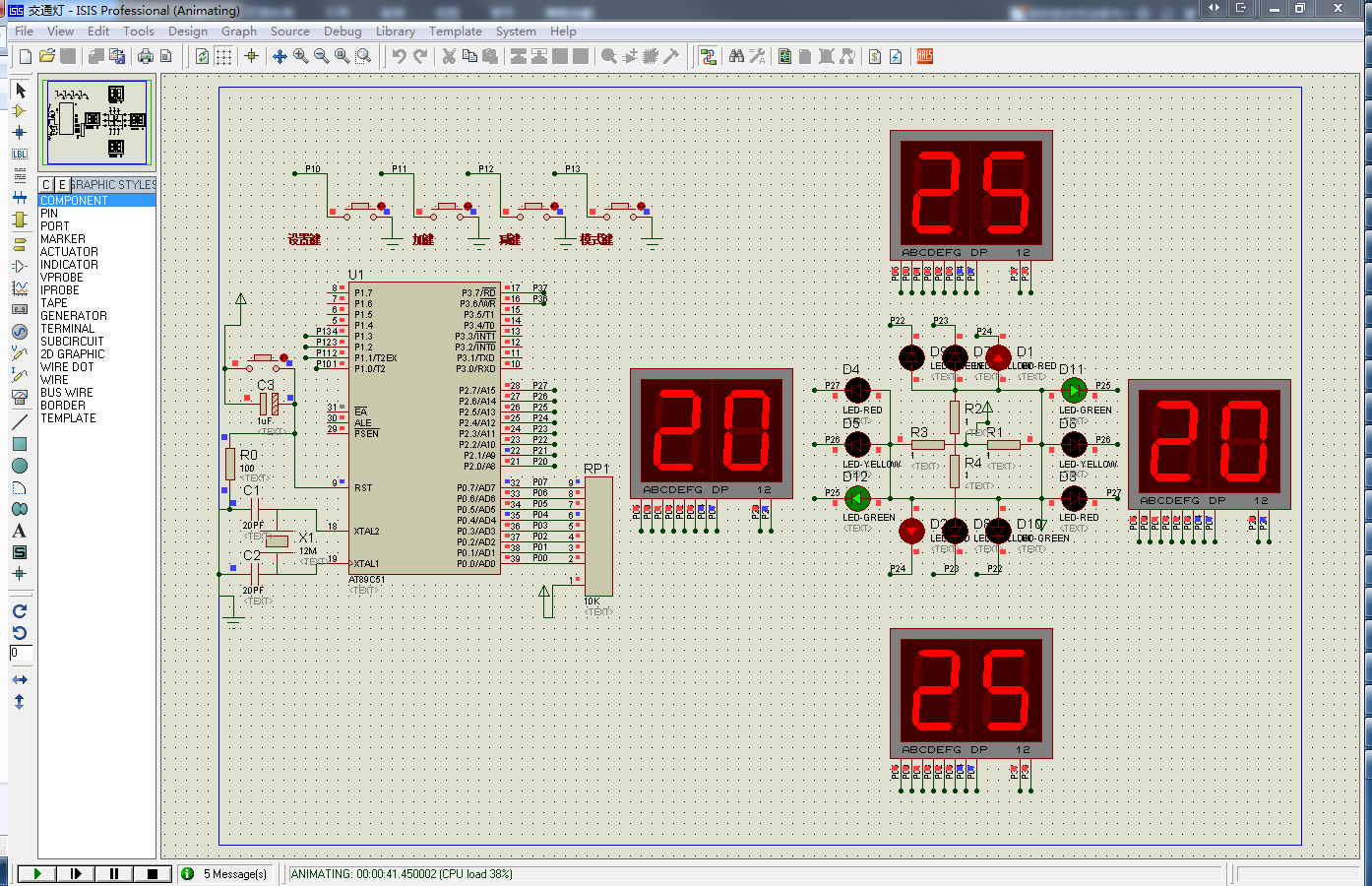

仿真截圖

仿真截圖

單片機源程序如下:
  1. #include <reg52.h>                 //調用單片機頭文件
  2. #define uchar unsigned char   //宏定義"uchar"代替"unsigned char"。
  3. #define uint  unsigned int          //宏定義"uint"用來定義無符號整型數。

  5. ////數碼管段選定義  0   1    2    3    4    5         6         7          8           9
  6. uchar smg_du[]={0x6f,0x03,0x3d,0x3b,0x53,0x7a,0x7e,0x23,0x7f,0x7b};         //斷碼

  8. uchar dis_smg[4] = {0};

  10. //數碼管位選定義
  11. sbit smg_we1 = P2^1;            //數碼管位選定義
  12. sbit smg_we2 = P2^0;
  13. sbit smg_we3 = P3^6;
  14. sbit smg_we4 = P3^7;


  17. char dx_s = 0,nb_s = 0;        //東西  南北 倒計時變量

  19. sbit dx_red    = P2^7;            //東西紅燈
  20. sbit dx_yellow = P2^6;                //東西黃燈
  21. sbit dx_green  = P2^5;                //東西綠燈

  23. sbit nb_red    = P2^4;                //南北紅燈
  24. sbit nb_yellow = P2^3;                //南北黃燈
  25. sbit nb_green  = P2^2;                //南北綠燈

  27. bit flag_1s = 0;
  28. bit flag_500ms;
  29. bit flag_dx_nb = 0;                 //東西南北模式
  30. uchar flag_5m_value;
  31. uchar dx_time = 30,nb_time = 20;   //東西、南北的時間
  32. uchar yellow_time = 5;
  33. uchar flag_jdgz ;     //交通管制

  35. /***********************數碼位選函數*****************************/
  36. void smg_we_switch(uchar i)
  37. {
  38.         switch(i)
  39.         {
  40.                 case 0: smg_we1 = 0;  smg_we2 = 1; smg_we3 = 1;  smg_we4 = 1; break;
  41.                 case 1: smg_we1 = 1;  smg_we2 = 0; smg_we3 = 1;  smg_we4 = 1; break;
  42.                 case 2: smg_we1 = 1;  smg_we2 = 1; smg_we3 = 0;  smg_we4 = 1; break;
  43.                 case 3: smg_we1 = 1;  smg_we2 = 1; smg_we3 = 1;  smg_we4 = 0; break;
  44.         }
  45. }

  47. /********************************************************************
  48. * 名稱 : delay_1ms()
  49. * 功能 : 延時1ms函數
  50. * 輸入 : q
  51. * 輸出 : 無
  52. ***********************************************************************/
  53. void delay_1ms(uint q)
  54. {
  55.         uint i,j;
  56.         for(i=0;i<q;i++)
  57.                 for(j=0;j<110;j++);
  58. }


  61. /********************************************************************
  62. * 名稱 : display()
  63. * 功能 : 數碼管顯示
  64. * 輸入 : 無
  65. * 輸出 : 無
  66. ***********************************************************************/
  67. void display()
  68. {
  69.         uchar i;
  70.         for(i=0;i<4;i++)
  71.         {
  72.                 P0 = 0x00;                  //消隱
  73.                 smg_we_switch(i);            //位選
  74.                 P0 = dis_smg[i];          //段選
  75.                 delay_1ms(3);
  76.         }
  77. }

  79. /*********************定時器0、定時器1初始化******************/
  80. void time0_init()
  81. {
  82.         EA  = 1;                   //開總中斷
  83.         TMOD = 0X11;          //定時器0、定時器1工作方式1
  84.         ET0 = 1;                  //開定時器0中斷
  85.         TR0 = 1;                  //允許定時器0定時
  86. }

  88. /*********************交通燈處理函數*********************************/
  89. void jiaotongdeng_dis()
  90. {
  91.         if(flag_1s == 1)
  92.         {
  93.                 flag_1s = 0;
  94.                 if(flag_dx_nb == 0)           //南北時間
  95.                 {
  96.                         dx_s --;
  97.                         nb_s --;
  98.                         if(dx_s == yellow_time)
  99.                                 nb_s = yellow_time;
  100.                 }
  101.                 if(flag_dx_nb == 1)           //東西時間
  102.                 {
  103.                         dx_s --;
  104.                         nb_s --;
  105.                         if(nb_s == yellow_time)
  106.                                 dx_s = yellow_time;
  107.                 }
  108.                 if(dx_s <= 0)
  109.                 {
  110.                         flag_dx_nb = ~flag_dx_nb;
  111.                         if(flag_dx_nb == 1)
  112.                         {
  113.                                 dx_s = dx_time;          //東西時間
  114.                                 nb_s = dx_time + yellow_time;
  115.                         }
  116.                         else
  117.                         {
  118.                                 dx_s = nb_time + yellow_time;
  119.                                 nb_s = nb_time;          //南北時間
  120.                         }
  121.                 }
  122.         }
  123.         dis_smg[0] = smg_du[dx_s % 10] ;
  124.         dis_smg[1] = smg_du[dx_s / 10] ;
  125.         dis_smg[2] = smg_du[nb_s % 10] ;
  126.         dis_smg[3] = smg_du[nb_s / 10] ;

  128. /***********************南北時間*********************************/
  129.                 if(flag_dx_nb == 0)
  130.                 {
  131.                         if(dx_s > yellow_time)
  132.                         {
  133.                                 dx_red    = 0;     //亮
  134.                                 dx_green  =        1;           //滅
  135.                                 dx_yellow = 1;           //滅
  136.                                 nb_red    = 1;     //滅
  137.                                 nb_green  =        0;           //亮
  138.                                 nb_yellow = 1;           //滅

  140.                                 flag_5m_value = 0;
  141.                         }else if(dx_s <= yellow_time)                 //當小于5秒時  黃燈要閃了
  142.                         {
  143.                                 dx_red    = 0;     //滅
  144.                                 dx_green  =        1;           //滅
  145.                                 dx_yellow = 1;           //滅
  146.                                 nb_red    = 1;     //滅
  147.                                 nb_green  =        1;           //滅
  148.                                 if(flag_500ms == 0)           //黃燈閃爍
  149.                                 {
  150.                                         nb_yellow = 0;        //亮
  151.                                 }
  152.                                 else
  153.                                 {
  154.                                         nb_yellow = 1;        //滅
  155.                                 }
  156.                         }
  157.                 }
  158. /***********************東西時間*********************************/
  159.                 if(flag_dx_nb == 1)
  160.                 {
  161.                         if(nb_s > yellow_time)
  162.                         {
  163.                                 dx_red    = 1;  //滅
  164.                                 dx_green  =        0;        //亮
  165.                                 dx_yellow = 1;        //滅
  166.                                 nb_red    = 0;  //亮
  167.                                 nb_green  =        1;        //滅
  168.                                 nb_yellow = 1;        //滅
  169.                                 flag_5m_value = 0;
  170.                         }else if(nb_s <= yellow_time)                 //當小于5秒時  黃燈要閃了
  171.                         {
  172.                                 dx_red    = 1;    //滅
  173.                                 dx_green  =        1;          //滅
  174.                                 nb_red    = 0;    //亮
  175.                                 nb_green  =        1;          //滅
  176.                                 nb_yellow = 1;          //滅
  177.                                 if(flag_500ms == 0)
  178.                                 {
  179.                                         dx_yellow = 0;//亮
  180.                                 }
  181.                                 else
  182.                                 {
  183.                                         dx_yellow = 1;//滅
  184.                                 }

  186.                         }
  187.         }
  188. }

  190. /********************獨立按鍵程序*****************/
  191. uchar key_can;         //按鍵值

  193. void key()         //獨立按鍵程序
  194. {
  195.         static uchar key_new;
  196.         key_can = 0;                   //按鍵值還原
  197.         P1 |= 0x0f;
  198.         if((P1 & 0x0f) != 0x0f)                //按鍵按下
  199.         {
  200.                 delay_1ms(1);                     //按鍵消抖動
  201.                 if(((P1 & 0x0f) != 0x0f) && (key_new == 1))
  202.                 {                                                //確認是按鍵按下
  203.                         key_new = 0;
  204.                         switch(P1 & 0x0f)
  205.                         {
  206.                                 case 0x0e:  key_can = 1;  break;         //得到按鍵值
  207.                                 case 0x0d:  key_can = 2;  break;         //得到按鍵值
  208.                                 case 0x0b:  key_can = 3;  break;         //得到按鍵值
  209.                                 case 0x07:  key_can = 4;  break;         //得到按鍵值
  210.                         }
  211.                 }
  212.         }
  213.         else
  214.                 key_new = 1;
  215. }

  217. uchar menu_1,flag_s;


  220. /********************設置函數*****************/
  221. void key_with()
  222. {
  223.         if(key_can == 4)   //交通管制按鍵
  224.         {
  225.                 flag_jdgz ++;
  226.                 if(flag_jdgz > 4)
  227.                         flag_jdgz = 0;
  228.                 if(flag_jdgz == 1)         //  全部亮紅燈
  229.                 {
  230.                         dx_red    = 0;  //亮
  231.                         dx_green  =        1;        //滅
  232.                         dx_yellow = 1;        //滅
  233.                         nb_red    = 0;  //亮
  234.                         nb_green  =        1;        //滅
  235.                         nb_yellow = 1;        //滅
  236.                 }
  237.                 if(flag_jdgz == 2)         //  南北黃燈  東西黃燈
  238.                 {
  239.                         dx_red    = 1;  //滅
  240.                         dx_green  =        1;        //滅
  241.                         dx_yellow = 0;        //亮
  242.                         nb_red    = 1;  //滅
  243.                         nb_green  =        1;        //滅
  244.                         nb_yellow = 0;        //亮
  245.                 }
  246.                 if(flag_jdgz == 3)         //  東西紅燈  南北綠燈
  247.                 {
  248.                         dx_red    = 0;  //亮
  249.                         dx_green  =        1;        //滅
  250.                         dx_yellow = 1;        //滅
  251.                         nb_red    = 1;  //滅
  252.                         nb_green  =        0;        //亮
  253.                         nb_yellow = 1;        //滅
  254.                 }
  255.                 if(flag_jdgz == 4)         //  南北紅燈  東西綠燈
  256.                 {
  257.                         dx_red    = 1;  //滅
  258.                         dx_green  =        0;        //亮
  259.                         dx_yellow = 1;        //滅
  260.                         nb_red    = 0;  //亮
  261.                         nb_green  =        1;        //滅
  262.                         nb_yellow = 1;        //滅
  263.                 }
  264.                 dis_smg[0] = 0 ;  //不顯示
  265.                 dis_smg[1] = 0 ;  //不顯示
  266.                 dis_smg[2] = 0 ;  //不顯示
  267.                 dis_smg[3] = 0 ;  //不顯示

  269.         }
  270.         if(key_can == 1)          //設置鍵
  271.         {
  272.                 menu_1 ++;
  273.                 if(menu_1 > 3)
  274.                 {
  275.                         menu_1  = 0;
  276.                 }
  277.         }

  279.         if(menu_1 == 1)           //設置東西的時間
  280.         {
  281.                 if(key_can == 2)
  282.                 {
  283.                         dx_time ++ ;                //加1
  284.                         if(dx_time > 99)
  285.                                 dx_time = 99;
  286.                 }
  287.                 if(key_can == 3)
  288.                 {
  289.                         dx_time -- ;                //減1
  290.                         if(dx_time <= 5)
  291.                                 dx_time = 5;
  292.                 }
  293.                 dis_smg[0] = smg_du[dx_time % 10] ;                //顯示東西設置的時候
  294.                 dis_smg[1] = smg_du[dx_time / 10] ;
  295.                 dis_smg[2] = 0x00 ;        //不顯示
  296.                 dis_smg[3] = 0x00 ;        //不顯示
  297.         }
  298.         if(menu_1 == 2)           //設置南北的時間
  299.         {
  300.                 if(key_can == 2)
  301.                 {
  302.                         nb_time ++ ;                //加1
  303.                         if(nb_time > 99)
  304.                                 nb_time = 99;
  305.                 }
  306.                 if(key_can == 3)
  307.                 {
  308.                         nb_time -- ;                //減1
  309.                         if(nb_time <= 5)
  310.                                 nb_time = 5;
  311.                 }
  312.                 dis_smg[0] = 0x00 ;        //不顯示
  313.                 dis_smg[1] = 0x00 ;        //不顯示
  314.                 dis_smg[2] = smg_du[nb_time % 10] ;                //顯示東西設置的時候
  315.                 dis_smg[3] = smg_du[nb_time / 10] ;
  316.         }
  317.         if(menu_1 == 3)           //設置黃燈的時間
  318.         {
  319.                 if(key_can == 2)
  320.                 {
  321.                         yellow_time ++ ;                //加1
  322.                         if(yellow_time > 99)
  323.                                 yellow_time = 99;
  324.                 }
  325.                 if(key_can == 3)
  326.                 {
  327.                         yellow_time -- ;                //減1
  328.                         if(yellow_time <= 1)
  329.                                 yellow_time = 1;
  330.                 }
  331.                 dis_smg[0] = smg_du[yellow_time % 10] ;                //顯示黃燈時間
  332.                 dis_smg[1] = smg_du[yellow_time / 10] ;
  333.                 dis_smg[2] = smg_du[yellow_time % 10] ;                //顯示黃燈時間
  334.                 dis_smg[3] = smg_du[yellow_time / 10] ;
  335.         }
  336. }


  339. /********************************************************************
  340. * 名稱 : main()
  341. * 功能 : 實現燈的閃爍
  342. * 輸入 : 無
  343. * 輸出 : 無
  344. ……………………

  346. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼

仿真與程序51hei提供下載:
簡易交通燈.rar (842.89 KB, 下載次數: 117)

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

本版積分規則

手機版|小黑屋|51黑電子論壇 |51黑電子論壇6群 QQ 管理員QQ:125739409;技術交流QQ群281945664

Powered by 單片機教程網

快速回復 返回頂部 返回列表
