行列都使用74hc595芯片搭配51單片機最多可以驅動多少16x16點陣?

ID:837401 · 發表于 2020-12-24 18:33

如題

ID:235200 · 發表于 2020-12-24 21:40

只要74595級聯信號能傳遞下去，應沒有限制，但考慮終端的傳遞時間和顯示屏的刷新速率，不宜太多

ID:390416 · 發表于 2020-12-25 13:01

看你多少M晶振了如果是89單片機+11.0592M 那么一個IO口輸出數據，可以勉強驅動2個LED16*16點陣。驅動3個就明顯閃爍了。

ID:824490 · 發表于 2020-12-26 09:18

人人學會單片機發表于 2020-12-25 13:01
看你多少M晶振了如果是89單片機+11.0592M 那么一個IO口輸出數據，可以勉強驅動2個LED16*16點陣。驅動3 ...

應該不會啊~~595的時鐘最高可達50M，51MCU的時鐘在它面前都是小弟，不用延時的你試一下。

ID:16255 · 發表于 2020-12-26 11:31

為什么不用max7219呢？傳輸協議跟595類似，還不用掃描。理論上只要畫面刷新率不高的話可以無限擴展。

ID:846569 · 發表于 2020-12-26 13:10

建議使用max7219或max7221，在仿真也能用

ID:837401 · 發表于 2020-12-27 18:50

mengsiu 發表于 2020-12-26 11:31
為什么不用max7219呢？傳輸協議跟595類似，還不用掃描。理論上只要畫面刷新率不高的話可以無限擴展。

對比595有哪些優勢？

ID:824490 · 發表于 2020-12-27 23:00

YZYNULL 發表于 2020-12-27 18:50
對比595有哪些優勢？

595價廉物美體積小，1片1毛錢，so16的，MAⅩ的好是好，貴，體粗！

ID:16255 · 發表于 2020-12-27 23:12

YZYNULL 發表于 2020-12-27 18:50
對比595有哪些優勢？

7219芯片自帶8*8掃描，只要給他數據，芯片自動給你掃描，單片機并不用處理點陣掃描的問題，可以空下來做些更有意義的事。
而用595的話，單片機需要不斷的發送掃描信號（即使顯示的內容不變），單片機資源被浪費在這里，不值得。
而7219和595都是移位傳輸數據，懂得595的時序，7219自然一理通百理明。
----------------------------------------------

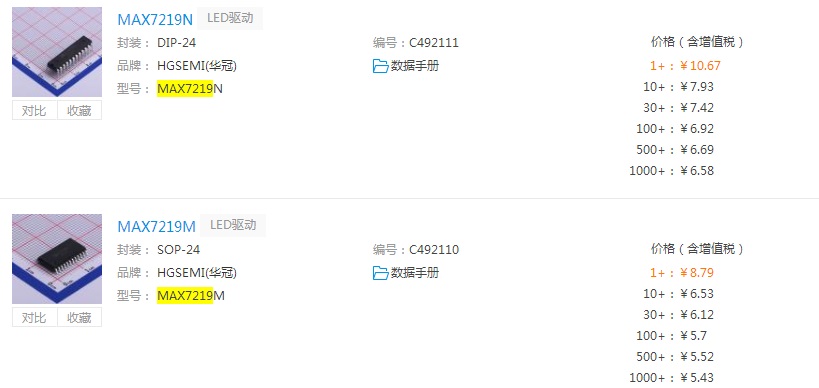

但是，我個人并不喜歡用這芯片。很多時候他是以DIP方式的封裝存在，而我現在喜歡用貼片封裝，而他的貼片封裝都是寬體SOP，而且價格還不便宜。 51hei五筆截圖未命名.jpg

ID:807591 · 發表于 2020-12-28 10:27

YZYNULL 發表于 2020-12-27 18:50
對比595有哪些優勢？

沒有太多優勢，這2個片子，抗干擾性能都不如51單片機，不過595還有便宜，7219干擾死機了，好像連復位都沒有？還不如595，雖然不抗干擾，但是不會死機

ID:366464 · 發表于 2020-12-28 15:34

別湊合，多放幾個，別糾結！師傅可不會教你湊合！
