如何根據PCB電路板反推出原理圖?

[復制鏈接]
ID:867358 發表于 2020-12-24 20:45 | 顯示全部樓層 |閱讀模式

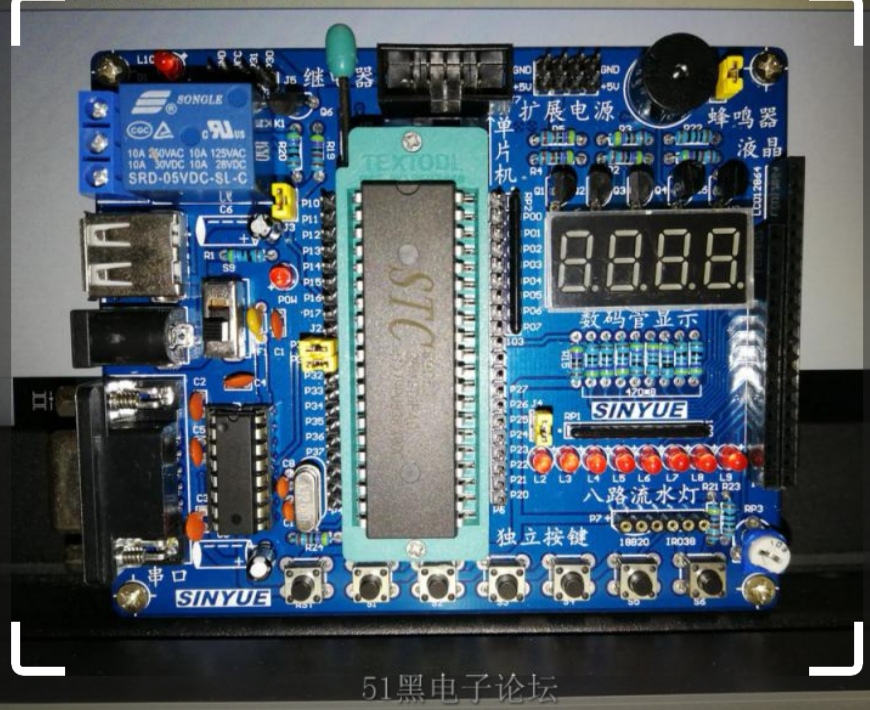

有大神知道這個51單片機開發板的型號嗎，PCB板子如下 如何才能知道這塊板子的原理圖呢?
回復

使用道具 舉報

ID:235200 發表于 2020-12-24 21:37 | 顯示全部樓層
這個很容易，先把各器件用標準的圖形符號畫出來，找到器件的電源和地引腳（阻容等元件除外），確定所接的電源，再根據器件的引腳走向找到起始和終點，在圖紙上連接（最好萬用表測量確定），每一元件的每一個引腳均測量畫完后，圖紙就完成了，當然對于熟悉者，元件的用途和作用均知，一般的連接方式也能猜出幾分，對畫出原理圖來就快一些

評分

參與人數 1黑幣 +20 收起 理由
admin + 20 回帖助人的獎勵！

查看全部評分

回復

使用道具 舉報

ID:684084 發表于 2020-12-24 22:06 | 顯示全部樓層
找一份51開發板原理圖參考，用萬用表量量就行了

評分

參與人數 1黑幣 +20 收起 理由
admin + 20 回帖助人的獎勵！

查看全部評分

回復

使用道具 舉報

ID:743654 發表于 2020-12-24 23:10 | 顯示全部樓層
工程量有點大，需要清楚每個元器件的腳位及功能，再用萬用表測量哪些腳是相通的，再把它們畫出來，你這個圖還好，不是很難。

評分

參與人數 1黑幣 +20 收起 理由
admin + 20 回帖助人的獎勵！

查看全部評分

回復

使用道具 舉報

ID:592807 發表于 2020-12-25 08:22 | 顯示全部樓層
既然是開發板肯定網上能找到賣家，賣家手里肯定有。與其自己費時費力的畫，不如直接找賣家要原理圖。如果你想要學習抄板可以自己拆一個遙控器試試，開發板的線布的很精密，單片機管腳小而且很多都有復用，很難抄的，沒有良好的輔助工具，就不要想了。

評分

參與人數 1黑幣 +20 收起 理由
admin + 20 回帖助人的獎勵！

查看全部評分

回復

使用道具 舉報

ID:401564 發表于 2020-12-25 08:27 | 顯示全部樓層
你說的這工作叫抄板,深圳華強北一群人在做
但你這個就沒有必要了
樓上已經說了,找賣家要,如果沒有就買一個有電路的
就一開發板,一般的單片機熟手隨便就能畫一個出來的
像這種量大沒有技術的活,沒有抄的必要

評分

參與人數 1黑幣 +20 收起 理由
admin + 20 回帖助人的獎勵！

查看全部評分

回復

使用道具 舉報

ID:155507 發表于 2020-12-25 17:49 | 顯示全部樓層

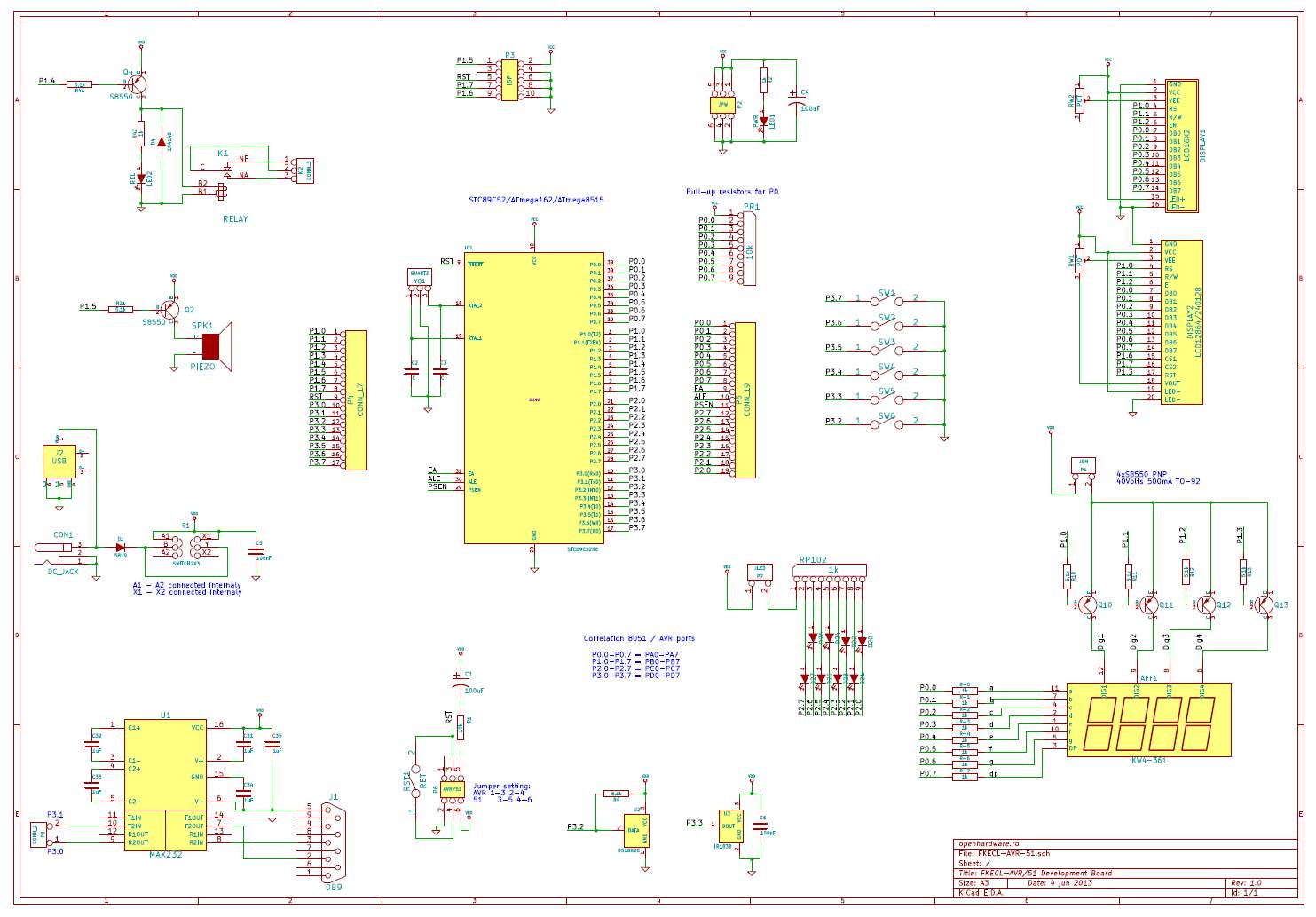

開發板資料基本都是一樣的，我給你一個類似的開發板資料；希望能幫到你！








FKECL-AVR-51.pdf

116.39 KB, 下載次數: 7

評分

參與人數 1黑幣 +20 收起 理由
admin + 20 回帖助人的獎勵！

查看全部評分

回復

使用道具 舉報

ID:867358 發表于 2020-12-26 10:37 | 顯示全部樓層
黃youhui 發表于 2020-12-25 08:22
既然是開發板肯定網上能找到賣家，賣家手里肯定有。與其自己費時費力的畫，不如直接找賣家要原理圖。如果你 ...

好的好的，謝謝大佬，知道這個東西我就好去找賣家要的看一看了
