基于51單片機的煤氣檢測電路問題

ID:827352 · 發表于 2020-12-27 16:37

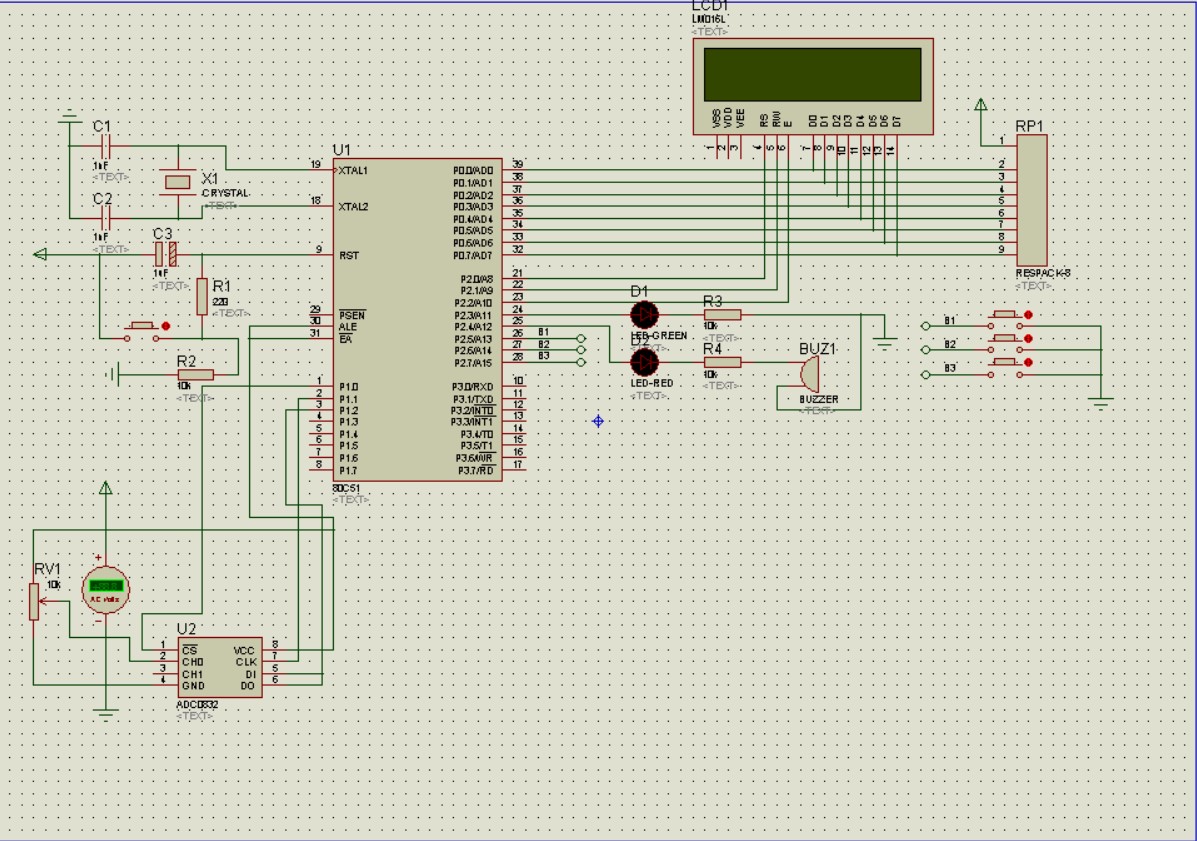

目前想做一個基于51的煤氣檢測設計，先畫了原理圖，不知道可不可以實現，想法是0832接收數據轉換后給51，然后顯示在LCD第一行上，根據設定值不同的LED燈亮，按鍵可以更改設定值，設定值顯示在LCD第二行。
目前是想在加入藍牙傳輸實時濃度，還有這個LED不知道直接連能不能驅動。
請各位大佬指教��！

ID:743992 · 發表于 2020-12-27 19:44

電路大體沒問題，至于細節上線有沒有連錯就不知道了

LED的話，不同的封裝需要的電流是不一樣的，要根據led驅動電流和51引腳輸出的電流值計算一下，一般情況下都沒問題的
p2.4引腳是led串蜂鳴器？第一次見這種接法2333

ID:420836 · 發表于 2020-12-28 09:06

首先，模擬電路以檢查其是否滿足您的設計目標。

ID:827352 · 發表于 2020-12-28 11:56

dasSpieler 發表于 2020-12-27 19:44
電路大體沒問題，至于細節上線有沒有連錯就不知道了
LED的話，不同的封裝需要的電流是不一樣的，要 ...

之前AD用的是0809，串口數感覺不夠了

，所以這么搞了

ID:785194 · 發表于 2021-2-25 10:21

焊板子了嗎？
