AG9310MFQ單顆typec轉hdmi方案低成本typec擴展塢設計參考電路

[復制鏈接]
ID:729750 發表于 2020-12-31 11:25 | 顯示全部樓層 |閱讀模式
AG9310MFQ可以不用SPI單獨實現TYPEC轉HDMI音視頻同步轉換,也可以搭SPI更新燒錄軟件,AG9310MFQ單顆typec轉hdmi方案低成本,所以選用AG9310MFQ相對更節省成本。

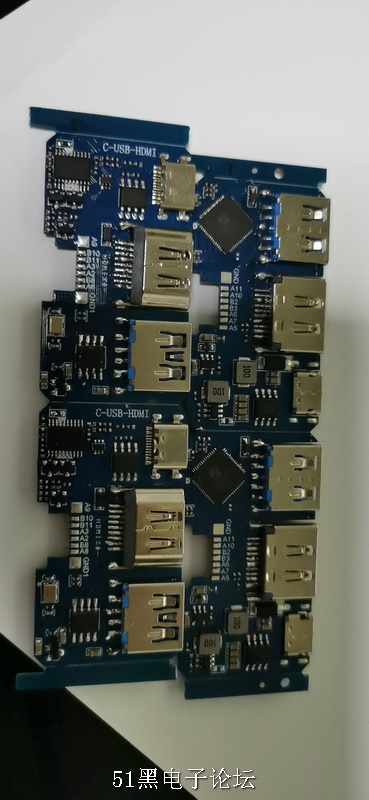

AG9310MFQtypec擴展塢設計參考電路:

AG9310支持1路、2路@1.62Gbps、2.7Gbps和5.4Gbps頻率輸入的不同配置,HDMI支持4K2K@30Hz輸出。產品制造商可以使用AG9310應用程序輕松實現Type-C 轉HDMI數據轉換器轉接。

二、 AG9310-MEQ特點

嵌入式16位MCU

AG9310支持EDID和MCC直通

支持熱插拔檢測

AG9310支持外部SPI閃存固件升級

支持嵌入式HDCP 1.4

1.2V核心電源和3.3V I/O電源

嵌入式5V/1.2V高效穩壓器

同時顯示通過HDMI輸出

2KV ESD性能

支持下行擴頻時鐘(SSC)
AG9311 C TO HDMI USB PD.jpg

三、AG9310-MEQ應用場景

USB Type-C 轉換器

USB Type-C擴展塢



AG9310-MFQ_TYPE C PLUG TO HDMI_V1P2.pdf

424.87 KB, 下載次數: 16, 下載積分: 黑幣 -5
