OB2269CP開關電源PCB電路原理圖 12V_5A 60w功率開關電源

ID:611988 · 發表于 2021-1-7 20:10

開關電源PCB電路原理圖 12V_5A 60w功率開關電源AD原理圖PCB BOM

一、用途
可以用于顯示器、打印機、攝像頭等12V/5A規格的場合供電，可以替代12V1A  12V2A 12A3A 12V4A使用；
二、工作環境
工作環境溫度：-10℃～+40℃
貯存溫度：-40℃～+70℃
工作相對濕度；≤90％（40℃±2℃）
貯存相對濕度；≤（95±3）％
三、交流輸入
電壓：?jiǎn)蜗?00Vac—240Vac
頻率：47Hz—63Hz
效率：≥80%
四、直流輸出
電壓/電流： 11.6---12.6V / 5A
輸出功率： ≤60W
穩壓精度：＜±1%
負載效應：＜±1%
源效應：  ＜±0.3%
溫度系數：＜±0.1%
負載效應恢復時間：≤200uS
開機過沖幅度：＜±10%
啟動沖擊電流：＜150%
衡重雜音：＜2mV
峰峰值雜音：  ＜100mV
五、保護功能
過壓保護
短路保護
六、其它
1、可靠性MTBF≥1*105h
2、絕緣電阻：
試驗電壓Vdc＝500V；
交流輸入端對直流輸出端電阻R≥25MΩ（濕熱條件下2MΩ）
3、絕緣強度：交流輸入端對直流輸出端能承受交流電壓2KV（漏電流5mA）1分鐘無擊穿，飛弧和電暈現象。

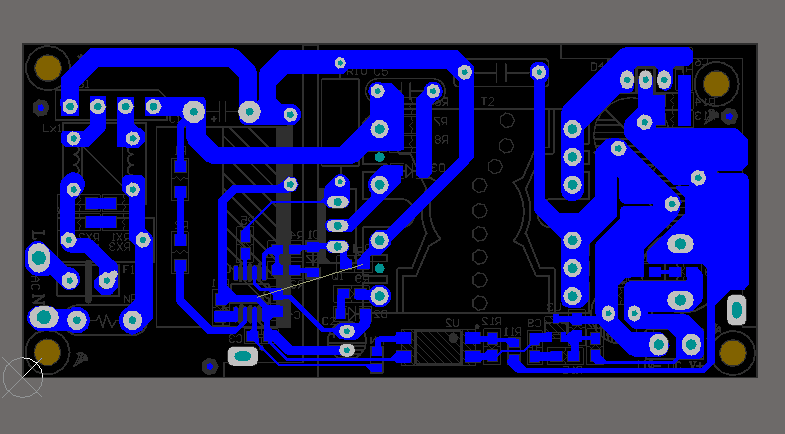

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)

轉載資料,僅供參考,沒有變壓器參數,有大神能告知如何才能計算這個變壓器參數嗎:

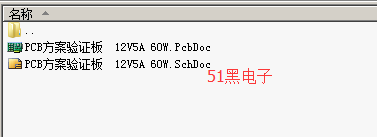

PCB文件,不含變壓器參數.7z (872.78 KB, 下載次數: 182)

ID:87745 · 發表于 2021-1-20 12:04

變壓器是關鍵

ID:170318 · 發表于 2021-1-22 21:25

同求變壓器的參數,希望大神出手

ID:495831 · 發表于 2021-3-21 00:44

多謝提供參考

ID:1002720 · 發表于 2022-1-20 09:14

PCB板沒有啊。是空的？

ID:137129 · 發表于 2022-2-10 09:13

滿懷感激之情

ID:137129 · 發表于 2022-2-10 09:14

滿懷感激之情~~~~~~~~~~~~~~~~~~

ID:602114 · 發表于 2022-2-25 15:38

提刀書生發表于 2021-1-20 12:04
變壓器是關鍵

變壓器參數有嗎

ID:602114 · 發表于 2022-2-25 15:39

變壓器扎比多少？

ID:1040004 · 發表于 2022-7-20 13:08

電路圖什么軟件打開？PAT 99?
